デジタルストレージオシロスコープカード
AXP-DS01
(販売終了品)

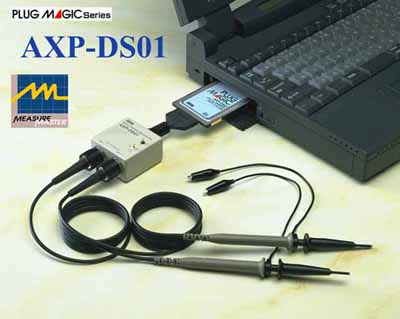

本体

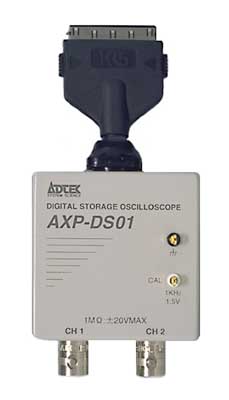

プローブアダプタボックス
特長
ノートパソコンと組み合わせるだけで、手軽にストレージオシロスコープとして使用できます。
電源は、パソコン側から供給されますので、外出先など携帯ツールとして真価を発揮します。
標準添付の専用アプリケーション(※1)は、コントロールパネルウインドウと任意に拡大縮小が可能な波形ウインドウが別々に表示できますので、計測した波形を確認しながら各種設定の変更ができます。
計測した波形データ等はCSV形式に変換できますので、様々な表計算アプリケーションにて収集データの解析や計算をすることも可能です。
仕様
バス規格
PC Card Standard準拠 16bit PC Cards
周波数帯域
DC〜20MHz（付属プローブ 10:1時）
DC〜 2MHz（付属プローブ 1:1時）
サンプリングレート
20Mサンプル／Sec MAX（2ch同時）
チャンネル数
2 CH
メモリ長
4K ワード（4000×2CH分のA/Dデータ）
時間軸レンジ
100ns/div 〜 1S/div
垂直軸レンジ
1V/div , 2V/div , 5V/div
垂直軸分解能
5V/div 約90mV
2V/div 約90mV
1V/div 約90mV
プローブアダプタBOX入力電圧
±2V （プローブを 10:1 にすることで±20Vとなります）
垂直軸精度（全温度範囲）
±2%（±20Vフルスケールに対して）
トリガ信号源
CH1 または CH2
トリガ極性
正（＋）または負（−）
トリガレベル範囲
±18V（プローブ 10:1 使用時）
トリガレベル分解能
5V/div 約180mV
2V/div 約180mV
1V/div 約180mV
トリガレベル精度（全温度範囲）
±2% （±18Vフルスケールに対して）
トリガポジションジッタ
+1 Sample (MAX)
入力結合
ＤＣのみ
入力インピーダンス
直接または付属プローブ 1:1 1MΩ
付属プローブ 10:1 10MΩ
最大許容入力電圧
直接または付属プローブ 1:1 ±20V
付属プローブ 10:1 ±200V
その他の機能
遅延トリガ、HOLDOFF
校正器出力波形
方形波
校正器振幅
1.5Vp-p
電源電圧
+5V ±5%
消費電流
+5V 500mA(TYP)
動作温度範囲
+10℃〜+35℃
対応OS
Windows95/98/ME/2000/XP
付属品
プローブアダプターボックス
プローブ（２本）
サポートディスク(CD-ROM)
・Windows 95/98/Me用アプリケーション
・Windows 2000/XP用アプリケーション
専用アプリケーション仕様
波形表示モード
［ＡＵＴＯモード］ 固定の画面更新レートでの波形表示
［ＮＯＲＭモード］ トリガの設定による繰り返しの波形表示
［ＳＩＮＧＬＥモード］ トリガの設定による一度のみの波形表示
トリガレベル
±１８Ｖの範囲でのトリガレベルの設定
ＤＥＬＡＹ(遅延)
トリガ位置からの遅延の設定
ＨＯＬＤＯＦＦ
サンプリング周期の任意設定によるＨＯＬＤＯＦＦ機能
時間測定
２本のカーソルでの時間差の測定
電圧値測定
２本のカーソルでの電位差の測定
ＭＡＧ表示
ＭＡＧ（拡大）ウィンドウの表示が可能
ファイル保存
ＣＳＶ形式にて表示波形のファイルへの保存･復元が可能

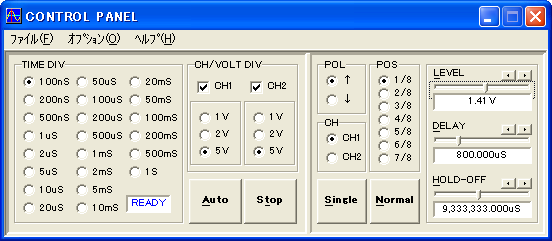

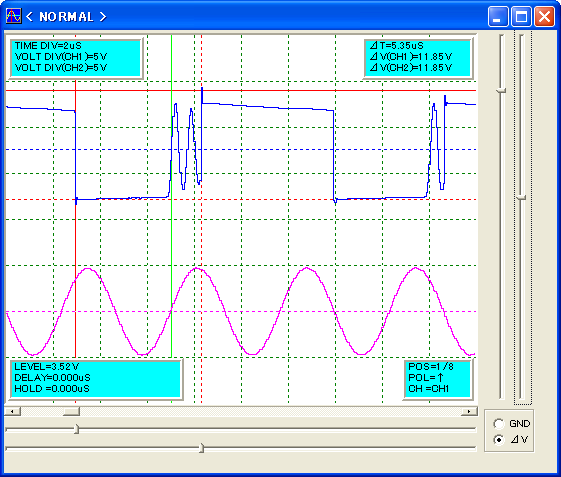

専用アプリケーション画面
