16ch 16ビットA/D ME-4600シリーズ

16ビット・500KHz A/D・D/Aマルチファンクションボード

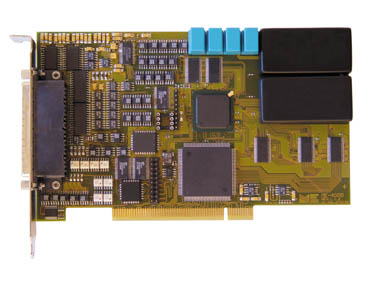

ME-4600シリーズ

本製品はPCI拡張スロットを持つパーソナルコンピュータにアナログ入出力機能、デジタル入出力およびカウンタ機能を付加する拡張ボードです。アナログデータを高速・高精度で収集し制御を行う場合にお役に立ちます。また、DASYLabのドライバも用意されていますので、計測・分析・制御に容易にアプリケーションを作成できます。

特長

16チャンネルシングルエンド入力(ME-4650)、32チャンネルシングルエンドまたは16チャンネル差動入力(ME-4670、ME-4680)のモデルがあり、用途に応じた入力チャンネルを選択できます。
それぞれの入力チャンネルは高インピーダンス入力で16ビット500kHzのA/Dコンバータに接続されています。
アナログ入力の電圧範囲は0～2.5V、0～10V、±2.5V、±10Vをソフトウェアで選択することができます。
32ビットのデジタルI/Oは絶縁タイプでは入出力それぞれ8ビットを使用し、残りの16ビットはTTLレベルで使用します。非絶縁タイプでは32ビットのTTLレベルの信号として利用できます。TTLレベルの信号は双方向で利用できます。
ME-4650以外は16ビット3チャンネルのプログラマブルカウンタが利用できます。
ME-4670、ME-4680は4チャンネル16ビットD/Aコンバータが実装されています。

仕様

	ME-4650	ME-4670i	ME-4680	ME-4680i	ME-4680is
アナログ入力
A/D変換	16ビット・500KHz
シングルエンド入力ch数	16	32	32	32	32
差動入力ch数	×	16	16	16	16
入力電圧範囲 (15Vを超えないこと)	±10V,±2.5V,0～10V,0～2.5V
FIFO	1K FIFO(1024個のチャンネルリスト付変換データ)
絶縁入力	×	○	×	○	○
絶縁耐圧 (フォトカプラの電気的仕様)	×	500V	×	500V	500V
外部デジタルトリガ (立上り・立下りまたはいずれか)	○	○	○	○	○
アナログトリガ	×	○	×	○	○
アナログトリガ	注）アナログトリガは、外部供給電圧またはDAコンバータから出力される電圧をスレッショルドとして「-」から「+」への遷移を「立ち上がり」として、「+」から「-」への遷移を「立下り」としてトリガします。
シングルエンド・８チャンネル同時サンプル	×	×	×	×	○
入力インピーダンス(Typ.)	600Ω	600Ω	600Ω	600Ω	1MΩ
アナログ出力
D/A変換	16ビット・500KHz
チャンネル数(16ビット)	×	4	4	4	4
出力電圧範囲	±10V
出力電流	１チャンネルあたり最大5mA
絶縁耐圧 (フォトカプラの電気的仕様)	×	500V	×	500V	500V
FIFO	×	×	○	○	○
デジタルI/O
絶縁入力	×	1×8	×	1×8	1×8
絶縁入力	サンプルレート：最大172kS/s
絶縁出力	×	1×8	×	1×8	1×8
TTL入出力	4×8	2×8	4×8	2×8	2×8
TTL入出力	双方向TTLレベルサンプルレート：最大500kS/s
カウンタ
カウンタ数(16ビット) 8254互換	0	3	3	3	3
絶縁	×	○	×	○	○
外部クロック(コネクタ入力)	×	最大10MHz	最大10MHz	最大10MHz	最大10MHz
PWM周波数	×	最大50KHz	最大50KHz	最大50KHz	最大50KHz
PWMデューティ(1%刻み)	×	1～99%	1～99%	1～99%	1～99%
一般仕様
バスインターフェース	32ビット/33MHｚ PCI ローカルバス2.1仕様互換
各種設定	Windowsプラグアンドプレイとソフトウェア設定
寸法	175mm×107mm(コネクタ・スロットブラケットを除く)
コネクタ	78ピンD-SUBメスコネクタ 2×8ビットTTLデジタルI/O用２５ピンD-SUBメスコネクタブラケット付
動作温度	0～70℃
保存温度	-40℃～100℃
湿度	20%～55% (結露なきこと)

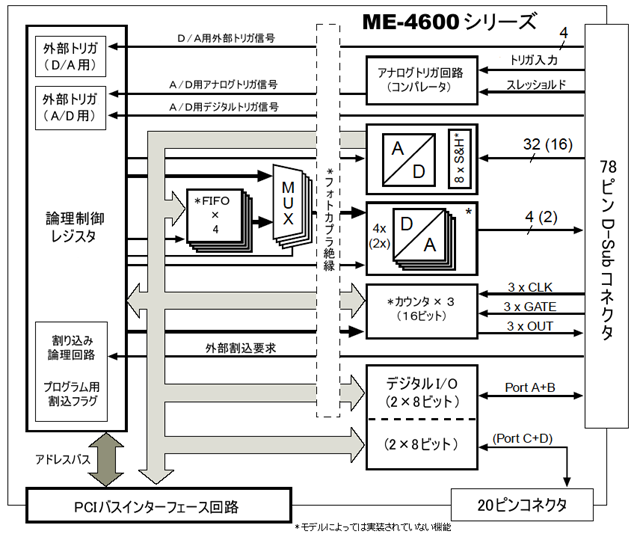

ブロック図

ブロック図
