AMI-406/410CF支援ツール AMI-4MXTOOLS

　AMI-4MXTOOLSは、USB接続型PCカードマルチステーション「AMI-406」およびCFカードマルチステーション「AMI-410CF」を、Windows 2000/XP/Vistaの環境でよりご活用頂くための簡易ユーティリティソフトウェア(AMI4MXUT)と、ドライブ設定が変更できるソフトウェア(SETDRV)から構成されています。

製品の特長 製品の仕様 製品のラインナップ 製品に関するサポート

特長
簡易ユーティリティソフトウェア (AMI4MXUT)
  • ユニット本体のカードスロットにセットされた対応カードから、セクタ単位でデータを読み出したり、カードの指定セクタにデータを書き込んだり、あるいは、カードのデータをパソコン上のファイルと比較したりすることができます。(Fig.1)
  • ATA規格で規定される、各カードのドライブ諸元情報を表示します。(Fig.2)
  • OSのファイルシステムを使用しないため、Linux用のカード等、Windowsで認識不可能な形式のカードをRWすることも可能です。

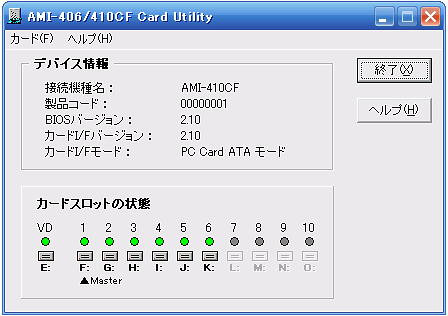

 Fig.1
AMI-4MXtools画面1

Fig.2
AMI-4MXtools画面2
ドライブ設定ソフトウェア (SETDRV)
  • OSにより自動的に設定されたドライブ名を再割り当てします。

仕様
動作環境 ：USB（1.1以上）のポートを備えたPC/AT互換機
対応ＯＳ ：Windows 2000/XP/Vista
対応機器 ：AMI-406, AMI-410CF　（いずれもファームウェアバージョン「2.10」以上が必要です）
対応カード
○ＡＭＩ−４０６
準拠規格：PC Card Standard Revision 8.0
形状：TYPE-1 および TYPE-2
品種：PC Card ATA mass storage cards
○ＡＭＩ−４１０ＣＦ
準拠規格：CF+ and Compact Flash Specification Revision 3.0
形状：TYPE-1 および TYPE-2
品種：Compact Flash Storage Card

機能一覧

  1. 全データ読み出し
    　指定スロットのカードの全データを読み出し、ディスクファイルにセーブします。
  2. 指定セクタ読み出し
    　スロット、開始セクタ、読み出しセクタ数を指定し、データを読み出しディスクファイルにセーブします。
  3. 全データ書込
    　指定スロットのカードの先頭から指定ファイルのデータを書き込みます。
    　VD※の指定が可能です。
  4. 指定セクタデータ書込
    　スロット、開始セクタ、読み出しセクタ数を指定し、ディスクファイルのデータを書き込みます。
    　VD※の指定が可能です。
  5. 動作モード／カード諸元表示
    　現在のアクセスモード（ [True IDE Mode] or [PC Card Mode] ）および現在挿入されているカードの以下の諸元を表示します。
    1. シリンダ数
    2. ヘッド数
    3. 1トラックあたりのセクタ数
    4. 1セクタあたりのバイト数
    5. True IDEモードの場合はPIO転送モード、PCカードモードの場合はコモンエリアへのデバイスアクセス速度
    6. True IDEモードの場合はIORDYチェックの有無、PCカードモードの場合は-WAIT チェックの有無
  6. ファームウェアのバージョン表示
    　AMI-410CF,AMI-406のファームウェアバージョンを表示します。
　※“VD”は、ユニットがリモートモードで動作時に、一度の操作で 全スロットのカードに対する同時書き込みを実現する仮想的なドライ ブで、VD に対する書き込み動作は、カードがセットされている全スロ ットに対する書き込みとして扱われます。
