| 型番 | 長さ | ボード側 | 形状 | ターゲット側 | 該当する aPCIシリーズ |
該当する aISAシリーズ |
該当する AB98シリーズ |
端子台 | 写真 |
|---|---|---|---|---|---|---|---|---|---|

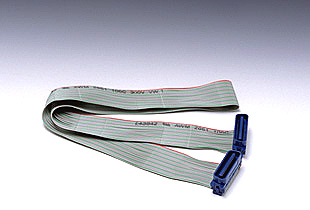

| CA-36DFD01 | 1m | 36Pin アンフェノールタイプ DDK 57AEシリーズ |
フラット | 36Pin アンフェノールタイプ DDK 57AEシリーズ |
15B(CA-10MFx0xが他に必要) 35B, 44B, 07A, 47B(出力用ケーブル) |
TM36D | 26KB | ||

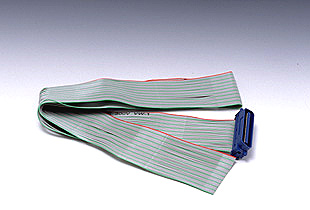

| CA-50DFC01 CA-50DFC02 |
1m 2m |
50Pin アンフェノールタイプ DDK 57AEシリーズ |
フラット | 切断 | A35/x, A57/x, P54, R47 |
P04H, P10, P21, P22, P23, P37, P54, A06, A15, A25, A35, A57, R08, R47 |
04B, 09B, 10B, 31B, 37B, 54B, 57B |
不可 | 25KB |

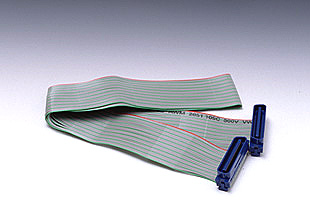

| CA-50DFD01 CA-50DFD02 |
1m 2m |
50Pin アンフェノールタイプ DDK 57AEシリーズ |
TM50D | 23KB | |||||

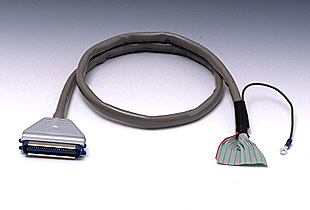

| CA-50DSC02【販売中止】 | 2m | シールド | 切断 | 不可 | 22KB | ||||

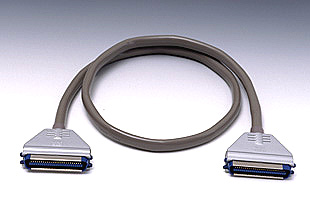

| CA-50DSD01【販売中止】 CA-50DSD02【販売中止】 CA-50DSD03【販売中止】 CA-50DSD05【販売中止】 |
1m 2m 3m 5m |
50Pin アンフェノールタイプ DDK 57AEシリーズ |
TM50D | 22KB | |||||

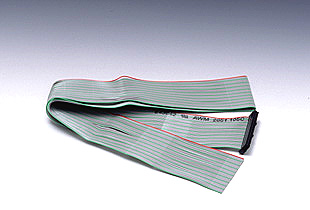

| CA-50MFC01 | 1m | 50Pin MIL規格ヘッダタイプ ヒロセ HIF3Bシリーズ |
フラット | 切断 | P04W (2本必要) |
21B, 22B, 23B, 19B, 29A, 39B, 08B |
不可 | 24KB | |

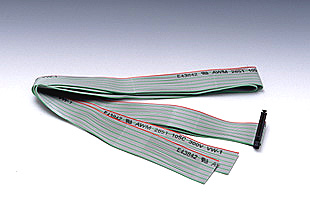

| CA-60HFC01 | 1m | 60Pin 1.27ピッチヘッダタイプ ヒロセ FX2Bシリーズ |
フラット | 切断 | M29, M39 | 不可 | 25KB | ||

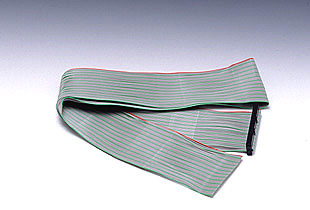

| CA-60MFC01 | 1m | 60Pin MIL規格ヘッダタイプ ヒロセ HIF3Bシリーズ |
フラット | 切断 | 16B(2本必要), 49B(60ピンHIF3BA-60D-2.54R コネクタケーブルが他に必要) |
不可 | 24KB | ||

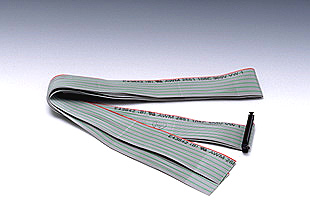

| CA-68HFC01 | 1m | 68Pin 1.27ピッチヘッダタイプ ヒロセ FX2Bシリーズ |
フラット | 切断 | R38 | 不可 | 24KB | ||

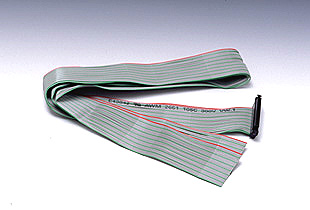

| CA-80HFC01 CA-80HFC02 CA-80HFC03 CA-80HFC05 |
1m 2m 3m 5m |
80Pin 1.27ピッチヘッダタイプ ヒロセ FX2Bシリーズ |
フラット | 切断 | P31A, P32, P33, P34 |
P31B, P41 | 不可 | 25KB | |

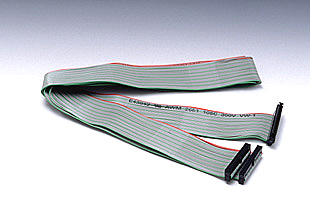

| CA-80HFM01 CA-80HFM02 CA-80HFM03 CA-80HFM05 |
1m 2m 3m 5m |
40Pin×2 MIL規格ヘッダタイプ ヒロセ HIF3Bシリーズ |
TM40M (2個) |
25KB | |||||

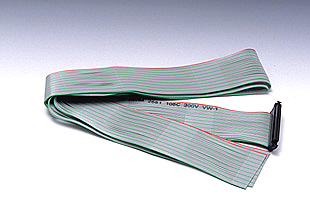

| CA-A0HFC02 CA-A0HFC03 |
2m 3m |
100Pin 1.27ピッチヘッダタイプ ヒロセ FX2Bシリーズ |
フラット | 切断 | M59 | M59 | 不可 | 26KB | |

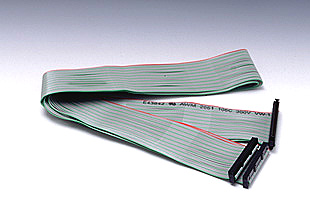

| CA-A0HFM01 CA-A0HFM02 CA-A0HFM03 |
1m 2m 3m |
50Pin×2 MIL規格ヘッダタイプ ヒロセ HIF3Bシリーズ |
TM50M (2個) |
26KB |
