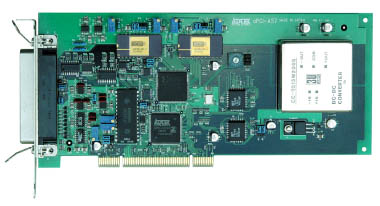

aPCI−A57


 aPCI-A57は、PCIバス拡張スロットを持っているPC/AT(DOS/V機)またはその互換機にアナログ入出力機能およびTTLレベル入出力機能を付加する拡張ボードです。

製品の特長 製品の仕様 製品のラインナップ 製品に関するサポート

特長

  • A/D、D/Aとも0〜5V、0〜10V、±2.5V、±5V、±10Vの豊富なレンジを有し、それぞれの信号を12ビットの分解能で高速に変換可能。
  • A/Dは8kワードのFIFOを搭載し、安定したサンプリングを行うことが可能。
  • A/Dは8ch(シングルエンド入力)又は4ch(差動入力)の入力が可能。
  • タイマーによる一定周期A/Dサンプリング、外部トリガによるA/Dサンプリングなど、多くのサンプリング機能を実装。
  • 独立した2個のD/Aコンバータにより、それぞれのチャンネルで任意のD/A出力が可能。
  • D/Aは全てのレンジで電源投入時またはシステムリセット時に0Vを出力。
  • 入力・出力とも5VTTLレベルの8ビットパラレルポートを用意。
  • ボードセレクトナンバースイッチにより、本ボードを同時に16枚まで独立して使用することが可能。

仕様

A/Dコンバータ部
A/D変換方式逐次比較変換方式
A/D変換分解能12ビット
A/D変換速度30μsec(チャンネル固定時)
50μsec(チャンネル切り換え時)
入力方式シングルエンド入力/差動入力(どちらか一方を選択)
入力チャンネル数8チャンネル(シングルエンド入力)
4チャンネル(差動入力)
入力インピーダンス1MΩ
入力電圧レンジ0〜5V,0〜10V,±2.5V,±5V,±10V
入力最大定格電圧±15V(MAX)〔アナログ入力−GND間〕
入力リニアリティエラー±1LSB(MAX)(積分非直線性誤差)
入力フルスケールエラー±0.04%/FSR(MAX)
(t=20℃)(出荷時及び出荷時のレンジにて)
オフセット温度ドリフト±10ppm/℃(MAX)
ゲイン温度ドリフト±45ppm/℃(MAX)
変換コードストレートバイナリ/オフセットバイナリ
サンプリングモードシングルサンプリングモード/タイマサンプリングモード
(タイマサンプリング周期 30μsec〜120sec)
FIFO容量8kワード(4k毎にDMAによるデータ取り込み可能)
D/Aコンバータ部
D/A変換分解能12ビット
出力チャンネル数2チャンネル
出力電圧レンジ0〜5V,0〜10V,±2.5V,±5V,±10V
出力セトリングタイム40μsec/FSR(MAX)
負荷電流全レンジ共 4mA/ch(MAX)
出力リニアリティエラー±1/2LSB(MAX)(積分非直線性誤差)
出力フルスケールエラー±0.04%/FSR(MAX)
(t=20℃)(出荷時及び出荷時のレンジにて)
オフセット温度ドリフト±15ppm/℃(MAX)
ゲイン温度ドリフト±30ppm/℃(MAX)
変換コードストレートバイナリ/オフセットバイナリ
システムリセット時の状態0Vを保持
パラレルポート部仕様
入力ポート数8ビット(PI0〜7)
出力ポート数8ビット(PO0〜7)
入力信号電圧レベルTTLレベル
出力信号電圧レベルTTLレベル
リセット時の出力ポート値全ビット共 Hiレベル
外部トリガ入力ポートのPI7をA/D外部トリガと兼用
外部割り込み入力ポートのPI6を外部割り込みと兼用
入力ポート入力電圧範囲0〜5V
バスI/F仕様
バス形式PCI Local Bus Specification Revision2.2対応
(パワーマネジメント機能未対応)
バス電圧5V/3.3V対応
一般仕様
消費電流5V 1.33A(MAX)/1.0A(Typ)
VIO 132mA(MAX)/20mA(Typ)
動作温度範囲0℃〜+45℃
保存温度範囲-15℃〜+70℃
外形寸法 230.00 × 106.68 mm
対応OS Windows2000/XP/Vista
対応開発言語 Microsoft Visual C++,Microsoft Visual C#,Microsoft Visual Basic
Borland Delphi
付属品 50ピン アンフェノール オス型コネクタ付きケーブル(1m) CA-50DFC01

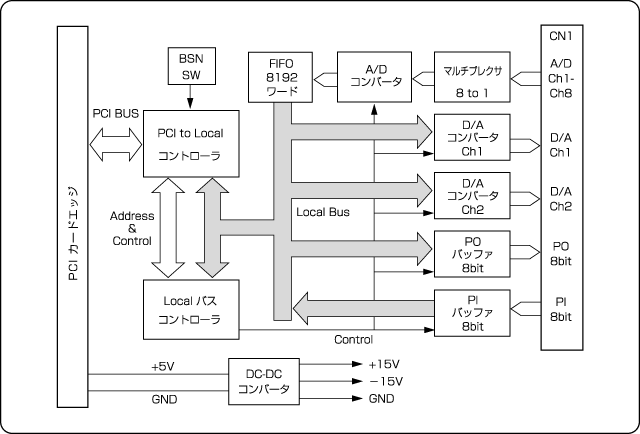

ブロック図

ブロック図

ラインナップ

製品一覧
aPCI−A57△□○
△:A/D入力形式 □:A/D入力電圧レンジ ○:D/A出力電圧レンジ
/:シングルエンド入力
S:差動入力
1:0〜5V
2:0〜10V
3:±2.5V
4:±5V
5:±10V
1:0〜5V
2:0〜10V
3:±2.5V
4:±5V
5:±10V
オプション
CA-50DFC0150ピンフラットケーブル(1m)
CA-50DFC0250ピンフラットケーブル(2m)
CA-50DFC0350ピンフラットケーブル(3m)
CA-50DFC0550ピンフラットケーブル(5m)
CA-50DFD0150ピンフラットケーブル 両端コネクタ(1m)
CA-50DFD0250ピンフラットケーブル 両端コネクタ(2m)
CA-50DFD0350ピンフラットケーブル 両端コネクタ(3m)
CA-50DFD0550ピンフラットケーブル 両端コネクタ(5m)
CA-50DSC0150ピンシールドケーブル(1m)
CA-50DSC0250ピンシールドケーブル(2m)
CA-50DSC0350ピンシールドケーブル(3m)
CA-50DSC0550ピンシールドケーブル(5m)
CA-50DSD0150ピンシールドケーブル 両端コネクタ(1m)
CA-50DSD0250ピンシールドケーブル 両端コネクタ(2m)
CA-50DSD0350ピンシールドケーブル 両端コネクタ(3m)
CA-50DSD0550ピンシールドケーブル 両端コネクタ(5m)
関連製品
DASYLab9.0J計測・制御ソフトウェア(aPCI-A57用モジュール・実用アプリケーション付き)
