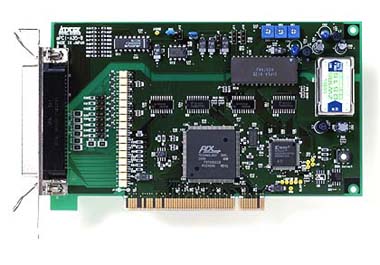

aPCI-A35画像
12ビット8ch A/Dコンバータ+絶縁入出力ボード
aPCI-A35


 aPCI-A35は、PCIバス拡張スロットを持っているPC/AT(DOS/V機)またはその互換機にアナログ信号処理機能を付加する拡張ボードです。

製品の特長 製品の仕様 製品のラインナップ 製品に関するサポート

特長

  • 逐次変換方式のA/D変換LSIを採用し、変換速度は25μsecと高速。
  • アナログマルチプレクサにより、8chの入力切り換えが可能。
  • 分解能は12ビットまたは8ビットで、より高速な変換が可能なショートサイクル機能(8ビット変換)を用意。
  • 8ビットのフォトカプラ入力及び8ビットのフォトカプラ出力を用意。本ボードより直接外部機器の制御または外部からのコード入力等が可能です。また、フォトカプラは光学的に結合しているため電気的には絶縁状態となり、接地電位差、サージ電圧などの影響を受けにくく、システムの信頼性が向上します。

仕様

バス規格 PCIローカルバス(R2.1以上)
A/D変換方式 逐次比較変換方式
A/D変換分解能 12ビット/8ビット(ソフト切換)
A/D変換速度 12ビット変換 25μs(MAX)
8ビット変換 15μs(TYP)
入力方式 シングルエンド入力(グランド共通)
入力チャンネル数 8チャンネル
入力抵抗 1MΩ(1MΩでプルダウン処理)
入力電圧レンジ バイポーラ入力 ±5V,±10V
ユニポーラ入力 0〜5V,0〜10V
入力最大電圧 ±20V(アナログ入力−グランド間)
変換精度 積分非直線性誤差 ±1LSB(MAX)
微分非直線性誤差 ±1LSB(MAX)
フルスケール誤差 ±2LSB(25℃)
オフセット温度ドリフト ±15ppm/℃(MAX)
フルスケール温度ドリフト ±50ppm/℃(MAX)
変換コード ストレートバイナリ/オフセットバイナリ
割り込み機能 割り込み要因 1要因(EOC)
使用割り込みリソース INTA(1点)
汎用入力 フォトカプラ入力 8ビット
汎用出力 フォトカプラ出力 8ビット
(フォトカプラトランジスタのダイレクト出力)
占有I/Oアドレス 16アドレス
電源電圧 +5V±5%
消費電流 1100mA(MAX)
動作温度範囲 +5℃〜+60℃
保存温度範囲 −20℃〜+70℃
外形寸法 174.63±0.2mm×106.68±0.2mm
対応OS MS-DOS,Windows95/98/ME/NT4.0/2000/XP/Vista
対応開発言語 Microsoft Visual C++,Microsoft Visual C#,Microsoft Visual Basic
Borland Delphi
付属品 50ピン アンフェノール オス型コネクタ付きケーブル(1m) CA-50DFC01
ジャンパソケット・・・9個(aPCI-A35/1 のみ8個)

ラインナップ

製品一覧
aPCI-A35/112ビット8chA/Dコンバータボード(0〜5V)
aPCI-A35/212ビット8chA/Dコンバータボード(0〜10V)
aPCI-A35/412ビット8chA/Dコンバータボード(±5V)
aPCI-A35/512ビット8chA/Dコンバータボード(±10V)
オプション
CA-50DFC0150ピンフラットケーブル(1m)
CA-50DFC0250ピンフラットケーブル(2m)
CA-50DFC0350ピンフラットケーブル(3m)
CA-50DFC0550ピンフラットケーブル(5m)
CA-50DFD0150ピンフラットケーブル 両端コネクタ(1m)
CA-50DFD0250ピンフラットケーブル 両端コネクタ(2m)
CA-50DFD0350ピンフラットケーブル 両端コネクタ(3m)
CA-50DFD0550ピンフラットケーブル 両端コネクタ(5m)
CA-50DSC0150ピンシールドケーブル(1m)
CA-50DSC0250ピンシールドケーブル(2m)
CA-50DSC0350ピンシールドケーブル(3m)
CA-50DSC0550ピンシールドケーブル(5m)
CA-50DSD0150ピンシールドケーブル 両端コネクタ(1m)
CA-50DSD0250ピンシールドケーブル 両端コネクタ(2m)
CA-50DSD0350ピンシールドケーブル 両端コネクタ(3m)
CA-50DSD0550ピンシールドケーブル 両端コネクタ(5m)
