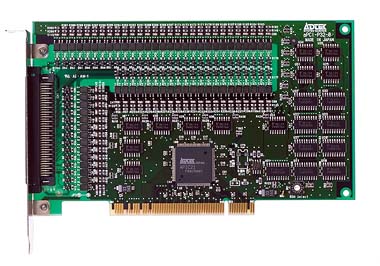

aPCI-P32画像 入力64点絶縁型パラレルI/Oボード
aPCI-P32

　aPCI-P32は、PCIバス拡張スロットを持っているPC/AT(DOS/V機)またはその互換機に絶縁デジタル入力を付加する拡張ボードです。
また、PCIチップセットは、弊社オリジナルPCIターゲットインターフェースアダプタ「APIC21」を採用し、低価格・省スペースを実現しました。

製品の特長 製品の仕様 製品のラインナップ 製品に関するサポート

特長
  • 入力信号64本の取り扱いが可能。入力は8ビット単位。
    なお入力信号用コモンは、16点（2ポート）毎に1点。
  • ＰＣ本体回路と外部信号はフォトカプラで絶縁。フォトカプラは光学的に結合しているため電気的には絶縁状態となり、接地電位差、サージ電圧などの影響を受けにくく、システムの信頼性が向上します。
  • 入力信号のうち4ビットを割り込み信号に設定可能。最大4ビットの割り込み信号（要因）は、内部回路によって1点の割り込み信号に纏めて出力。（0〜4の要因を内部レジスタに設定）

仕様
バス規格 PCIローカルバス(R2.1以上）
入力点数 8ビット × 8ポート 計64点
入力方式 フォトカプラＬＥＤアノードコモン入力
入力電流 3mA〜6.5mA／1ビット
外部電源電圧 ＋12V〜＋24V
＋35V(MAX)
コモン点数 16ビット毎1点（＋コモン）
絶縁耐圧 500V
入力遅延時間 ON時立ち上がり時間(Ton)　112μs(TYP)
OFF時立ち上がり時間(Toff)　130μs(TYP)
割り込み機能 割り込み要因 ４要因
使用割り込みリソース INTA(1点)
占有I/Oアドレス 16アドレス＋16アドレス(ローカルコンフィグレーション空間)
電源電圧 ＋5V ± 5%
消費電流 570mA(MAX)
動作温度範囲 ＋0℃〜＋60℃
保存温度範囲 −20℃〜＋70℃
外形寸法 174.63 ± 0.2mm × 106.68 ± 0.2 mm
対応OS MS-DOS,Windows95/98/ME/NT4.0/2000/XP/Vista
対応開発言語 Microsoft Visual C++,Microsoft Visual C#,Microsoft Visual Basic
Borland Delphi
付属品 80ピン ヒロセFX2Bタイプコネクタ付きケーブル(1m)　CA-80HFC01
