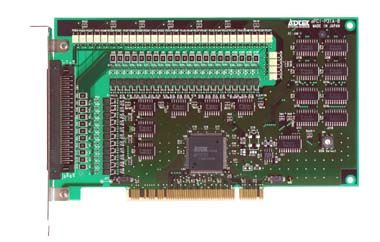

入力32点/出力32点絶縁型パラレルI/Oボード
aPCI-P31A


 aPCI-P31Aは、aPCI-P31の互換ボードであり、PCIバス拡張スロットを持っているPC/AT(DOS/V機)またはその互換機に絶縁デジタル入出力を付加する拡張ボードです。
また、PCIチップセットは、弊社オリジナルPCIターゲットインターフェースアダプタ「APIC21」を採用し、低価格・省スペースを実現しました。

製品の特長 製品の仕様 製品のラインナップ 製品に関するサポート

特長

  • 入力信号32本、出力信号32本の取り扱いが可能。入出力信号の取り扱いは8ビット単位。
    入力信号用コモンは、16点(2ポート)毎に1点。
    出力信号用コモンは、8点(1ポート)毎に1点。
  • PC本体回路と外部信号はフォトカプラにより絶縁。フォトカプラは光学的に結合しているため電気的には絶縁状態となり、接地電位差、サージ電圧などの影響を受けにくく、システムの信頼性が向上します。
  • 出力信号は、50mAまでの電流を引き込みが可能。
  • 入力信号の内4ビットを割り込み信号に設定可。最大4ビットの割り込み信号(要因)は内部回路によって1点の割り込み信号に纏めて出力。(0〜4の要因を内部レジスタに設定)

仕様

バス規格 PCIローカルバス(R2.1以上)
入力点数 8ビット×4ポート 計32点
出力点数 8ビット×4ポート 計32点
入力方式 フォトカプラLEDアノードコモン入力
出力方式 ダーリントン出力
入力電流 3mA〜6.5mA/1ビット
出力電流 50mA/1ビット(MAX)
外部電源電圧 +12V〜+24V
+35V(MAX)
コモン点数 入力:16ビット毎1点(+コモン)
出力: 8ビット毎1点(−コモン)
絶縁耐圧 500V
入力遅延時間 ON時立ち上がり時間(Ton) 112μs(TYP)
OFF時立ち上がり時間(Toff) 130μs(TYP)
出力遅延時間 ON時立ち下がり時間(Ton) 3.6μs(TYP)
OFF時立ち上がり時間(Toff) 133μs(TYP)
割り込み機能 割り込み要因 4要因
使用割り込みリソース INTA(1点)
占有I/Oアドレス 16アドレス+16アドレス(ローカルコンフィグレーション空間)
電源電圧 +5V ± 5%
消費電流 610mA(MAX)
動作温度範囲 +5℃〜+60℃
保存温度範囲 −20℃〜+70℃
外形寸法 174.63 ± 0.2mm × 106.68 ± 0.2 mm
対応OS MS-DOS,Windows95/98/ME/NT4.0/2000/XP/Vista
対応開発言語 Microsoft Visual C++,Microsoft Visual C#,Microsoft Visual Basic
Borland Delphi
付属品 80ピン ヒロセFX2Bタイプコネクタ付きケーブル(1m) CA-80HFC01
