特長

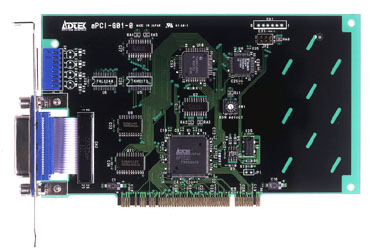

- GP-IB機能を搭載し、転送速度100Kbyte/sを実現した低価格な拡張ボード。
計測・制御システムに様々な計測器・測定器を導入することが可能となります。
- VisualC++，VisualBasic，Delphi等の各種サンプルソースを準備。プログラム開発を容易に行うことが可能。
PCIチップセットは、弊社オリジナルPCIターゲットインターフェースアダプタ「APIC21」を採用し、低価格・省スペースを実現。
|
 |
仕様
| バス規格 |
PCIローカルバス(R2.1以上） |
| 入出力形式 |
IEEE-488(GP-IB)準拠 |
| チャネル数 |
１チャネル |
| インターフェイス機能 |
SH1,AH1,T5/TE5,L3/LE3,SR1,RL1,PP1/PP2,DC1,DT1,C1,C2,C3,C4,C5 |
| 使用コントローラ |
テキサスインスツルメンツ TMS99C14A相当品 |
| バッファ |
入出力用 ： ７５１６０相当品
コントロール用 ： ７５１６２相当品 |
| 転送速度 |
100kbyte/sec |
| 割り込み機能 |
TMS99C14Aからの１要因 |
| 占有アドレス |
８アドレス |
| 電源電圧 |
＋5V ± 5％ |
| 消費電流 |
700mA(MAX) |
| 動作温度範囲 |
＋5℃〜＋60℃ |
| 保存温度範囲 |
−20℃〜＋70℃ |
| 外形寸法 |
174.63 ± 0.2mm × 106.68 ± 0.2 mm |
| 対応OS |
Windows95/98/ME/NT4.0/2000/XP/Vista |
| 対応開発言語 |
Microsoft Visual C++,Microsoft Visual C#,Microsoft Visual Basic
Borland Delphi |
| 付属品 |
GP-IBケーブル(2m) 但し、aPCI-G01/2にのみ添付 |
|
