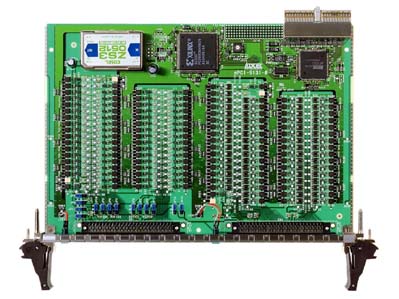

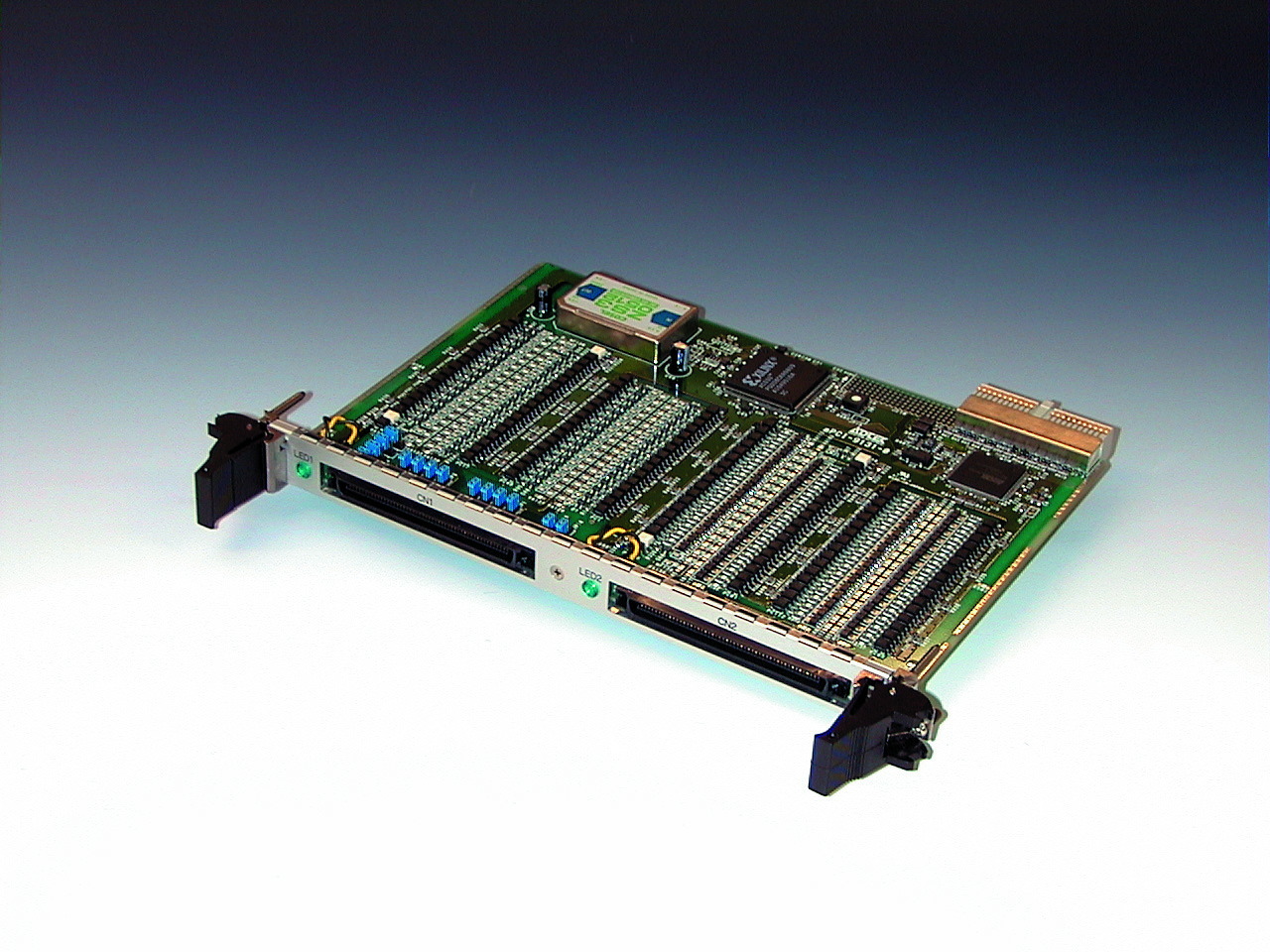

| aPCI-9131 入力64点/出力64点絶縁型パラレルI/Oボード | |
|
■概要
aPCI-9131は、各64点の入出力機能を搭載したフォトカプラによる絶縁型パラレルI/Oボードで、外部ノイズなどの異常からコンピュータを保護することが可能です。 また、チャタリングやノイズ等を除去するためのデジタルフィルタや、一定周期でデータの入力/出力を可能とするタイマ機能を備え、すべての入出力機能に対しEMC対策を施しております。 弊社オリジナルLSI「APIC21」を搭載し、低価格を実現いたしました。 |
 |
| ■製品仕様 | |
| 品名 | CompactPCI 6U 入力64点/出力64点絶縁型パラレルI/Oボード |
| 型番 |
aPCI-9131* * *
| | |
| | |- E : 高サージ耐圧モデル
| | L : ノーマルモデル
| |
| |--- P : DC-DCコンバータ内蔵モデル
| L : ノーマルモデル
|
|----- D : 高出力電流(200mA)モデル
L : ノーマル(50mA)モデル
|
| 入力部 | |
|---|---|
| 入力点数 | ８ビット×８ポート 計６４点 |
| 入力方式 | フォトカプラLEDアノードコモン入力 |
| 入力電流 | 3mA〜6.5mA |
| コモン点数 |
16ビット(2ポート)毎に1点 計4点 STB_IN・ACK_OUT用1点 |
| 応答時間 |
ON時間 ：19μs(TYP) OFF時間 ：63μs(TYP) ※ボード上での応答時間であり、パソコンの処理時間は含まれていません。 |
| ＥＭＣ対策 | 入力信号にＥＭＩフィルタ実装 |
| デジタルフィルタ | 内蔵 |
| 出力部 | |
| 出力点数 | ８ビット×８ポート 計６４点 |
| 出力方式 |
D**モデル：フォトカプラ＋トランジスタ L**モデル：フォトカプラ(ダーリントン) |
| 出力電流 |
D**モデル：200mA/1ビット(MAX) L**モデル：50mA/1ビット(MAX) |
| コモン点数 |
16ビット(2ポート)毎に1点 計4点 STB_OUT・ACK_IN用1点 |
| 応答時間 |
D**モデル ON時間 ：3.8μs(TYP) OFF時間 ：85μs(TYP) L**モデル ON時間 ：3.6μs(TYP) OFF時間 ：133μs(TYP) ※ボード上での応答時間であり、パソコンの処理時間は含まれていません。 |
| ＥＭＣ対策 | 出力信号にＥＭＩフィルタ実装 |
| その他 | |
| 絶縁耐圧 | 500V |
| 消費電流 |
*P*モデル：1880mA(MAX) ※DC-DCコンバータの出力電流が250mAの場合の消費電流です。 *L*モデル：960mA(MAX) |
| 外部電源電圧 | ＋12V〜＋24V(MAX 30V) |
| 電源電圧 | +5V±5％ |
| 占有I/Oアドレス | 32アドレス |
| 割り込み |
割り込み要因 : 11要因 −各入力ポートbit0 : 8要因 −STB_IN・ACK_IN : 2要因 −インターバルタイマ : 1要因 使用割り込みリソース : INTA(1点) |
| タイマ | 内蔵 |
| 動作温度 | ＋5℃〜＋60℃ |
| 保存温度 | −20℃〜＋70℃ |
| 外形寸法 | 160.0mm×233.5mm(パネル部分を除く) |
| パネル | 幅：1スロット(4HP) 高さ：６U |
| 入出力コネクタ | ヒロセ FX2B-100PA-1.27DSL |
| 保証期間 | 7年間（84ヶ月） |
