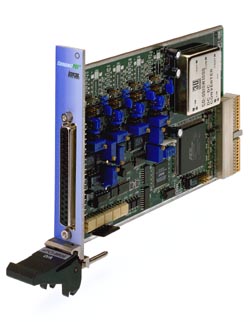

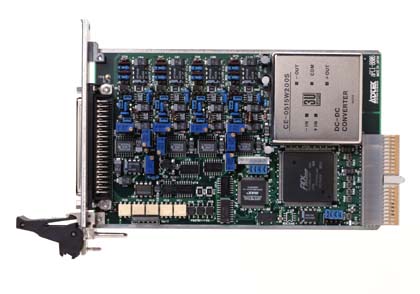

aPCI-8806FV（４ｃｈ電圧出力）aPCI-8806FI（４ｃｈ電流出力） aPCI-8806HV（２ｃｈ電圧出力）aPCI-8806HI（２ｃｈ電流出力） コンパクトPCI 12bit絶縁型D/Aコンバータボード |
 |
|
|
aPCI-8806シリーズは、12ビットのD/Aコンバータボードです。D/Aコンバータを4回路または２回路搭載し、独立した４（２）チャンネルの出力が可能です。 各々12ビット(1/4096)の分解能で出力することができます。アナログ回路とデジタル回路はフォトカプラで絶縁されていますので、アナログ信号がノイズの影響を受けにくく、また外部機器と本体との電位差を気にすることなく使用できます。(但し、各チャンネル間のGNDは共通です。) 出力電圧レンジは0〜＋5V、0〜＋10V、±2.5V、±5V、±10Vに設定可能です。（電圧出力モデル）独立した2チャンネルの汎用入力ポートにより、外部からの各ステータスの入力が可能です。このチャンネルはフォトカプラ入力になっています。 2ch出力モデル、及び電流出力モデルもあります。 |
 |
|
| 型番 | 品名（出力電圧レンジ） |
|---|---|
| 4ch電圧出力モデル | |
| aPCI-8806FV1 | コンパクトＰＣＩ１２ｂｉｔ４ｃｈ絶縁型Ｄ／Ａコンバータボード（０〜５Ｖ） |
| aPCI-8806FV2 | コンパクトＰＣＩ１２ｂｉｔ４ｃｈ絶縁型Ｄ／Ａコンバータボード（０〜１０Ｖ） |
| aPCI-8806FV3 | コンパクトＰＣＩ１２ｂｉｔ４ｃｈ絶縁型Ｄ／Ａコンバータボード（±２．５Ｖ） |
| aPCI-8806FV4 | コンパクトＰＣＩ１２ｂｉｔ４ｃｈ絶縁型Ｄ／Ａコンバータボード（±５Ｖ） |
| aPCI-8806FV5 | コンパクトＰＣＩ１２ｂｉｔ４ｃｈ絶縁型Ｄ／Ａコンバータボード（±１０Ｖ） |
| 2ch電圧出力モデル | |
| aPCI-8806HV1 | コンパクトＰＣＩ１２ｂｉｔ２ｃｈ絶縁型Ｄ／Ａコンバータボード（０〜５Ｖ） |
| aPCI-8806HV2 | コンパクトＰＣＩ１２ｂｉｔ２ｃｈ絶縁型Ｄ／Ａコンバータボード（０〜１０Ｖ） |
| aPCI-8806HV3 | コンパクトＰＣＩ１２ｂｉｔ２ｃｈ絶縁型Ｄ／Ａコンバータボード（±２．５Ｖ） |
| aPCI-8806HV4 | コンパクトＰＣＩ１２ｂｉｔ２ｃｈ絶縁型Ｄ／Ａコンバータボード（±５Ｖ） |
| aPCI-8806HV5 | コンパクトＰＣＩ１２ｂｉｔ２ｃｈ絶縁型Ｄ／Ａコンバータボード（±１０Ｖ） |
| 電流出力モデル | |
| aPCI-8806FI2 | コンパクトＰＣＩ１２ｂｉｔ４ｃｈ絶縁型Ｄ／Ａコンバータボード（４〜２０ｍＡ） |
| aPCI-8806HI2 | コンパクトＰＣＩ１２ｂｉｔ２ｃｈ絶縁型Ｄ／Ａコンバータボード（４〜２０ｍＡ） |
| 仕様 | |
|---|---|
| 分類 | D/Aコンバータボード |
| 電圧/電流出力モデル共通 | |
| D/A分解能 | 12ビット |
| アイソレーション形式 | フォトカプラアイソレーション |
| 出力チャンネル数 | 4チャンネル/２チャンネル |
| 汎用入力部 | 入力2点 |
| 汎用入力電圧範囲 | 4.5〜13.2V |
| 占有アドレス | 連続9バイト |
| 入出力コネクタ | D-Sub37Pin |
| バス形式 | CompactPCIバス準拠 |
| 基本寸法 | 3U、160×100mm(コネクタ/パネル部を除く) |
| 電圧出力モデル | |
| 出力電圧レンジ | 0〜＋5V、0〜＋10V、±2.5V、±5V、±10V |
| 出力リニアリティ | ±2/3 LSB(Max) |
| オフセット温度ドリフト | ±10ppm/℃(Max) |
| ゲイン温度ドリフト | ±50ppm/℃(Max) |
| 最大負荷電流 | 全レンジ共 4mA/ch(Max) |
| セトリングタイム | 85μs/FSR(Max) |
| システムリセット時の状態 | 設定電圧範囲の下限又は、0Vに設定可能 |
| 電流出力モデル | |
| 出力電流レンジ | ４〜２０ｍＡ |
| オフセット温度ドリフト | ±200ppm/℃(Max) |
| ゲイン温度ドリフト | ±400ppm/℃(Max) |
| セトリングタイム | 85μs/FSR(Max) |
| 負荷抵抗 | 0〜400Ω |
| 負荷変動率 | 100ppm/Ω(Max) |
| 外形寸法 | CompactPCI規格準拠３Uサイズ （160mm×100mm コネクタ/パネル部を除く） |
| パネル | 幅： 1スロット （４HP) 高さ： ３U・３U（EMC)・６U |
| 保証期間 | 3年間 |
