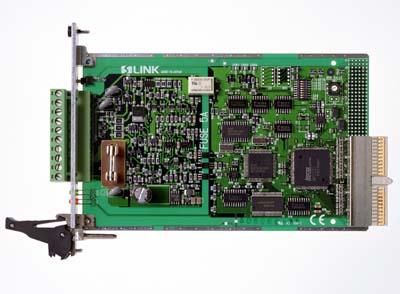

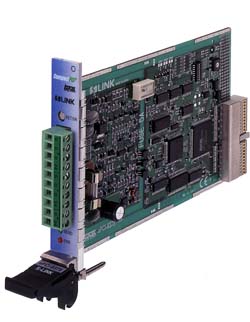

aPCI-8375SーLINKボード
aPCI-8375は、CompactPCI　Bus規格に準拠した、SーLINKコントロールボードです。
SーLINKとは、サンクス株式会社が開発した省配線システムです。
■主な特長■
■省配線
入・出力信号128 点を、4 芯フラットケーブルで200m （ブースタ併用時は400m ）まで伝送可能です。
Ｔ 型分岐マルチドロップ配線により、機器のレイアウトの自由度が高 くなり、設計も容易になります。
■省施工
 S-LINK は、４ 芯フラットケーブルと圧接コネクタの採用により、 ワンタッチ接続を可能にしました。
従来、どうしても必要であった膨大な配線作業時間を大幅に短縮する、 省施工性抜群の省配線システムです。
■省スペース
中継端子台が不要になり、制御盤を小型化できます。 さらにコンパクトなS-LINK 機器は、制御盤のすき間のような狭い場所にも取り付けられます。 配線スペースの削減により、機械の小型化に貢献します。

　

品名 コンパクトＰＣＩ　S-LINKボード
型番 ａＰＣＩ−８３７５
仕様 　
分類 SーLINKボード
入出力点数 最大１２８点（１６点単位で入力／出力設定可能）
伝送手順 Ｓ−ＬＩＮＫプロトコル
伝送速度 ２８．５Ｋｂｐｓ
伝送距離 ２００ｍ
占有I/Oアドレス ６４バイト
最大接続ノード数 １２８ノード
S-LINKユニット
最大供給可能電流		 ５Ａ（５Ａヒューズ装備）
ＦＡＮ-ｏｕｔ ３２０
耐ノイズ 電源ライン：５００Ｖ
　 （ノイズパルス周期１０ｍｓ，ノイズパルス幅１μｓ１分間）
耐振動 １０〜１５０Ｈｚ・複振動０．７５ｍｍ
　 ＸＹＺ各方向２時間（非通電にて）
耐衝撃 ９８ｍ／ｓ＾２（約１０Ｇ）
　 ＸＹＺ各方向３回（非通電にて）
耐電圧 １０００ＶＡＣ１分間（外部端子−アース間）
絶縁抵抗 ＤＣ５００Ｖメガにて２０ＭΩ以上（外部端子−アース間）
アース方式 フローティング
電源電圧 CompactPCI側　＋５Ｖ　±５％
　 S-LINK側　＋２４Ｖ　±１０％
消費電流 CompactPCI側　２１０ｍＡ[Typ.]　５１０ｍＡ[Max.]
　 S-LINK側　１．６Ａ[Max.]　（※）
使用温度範囲 0℃〜55℃
保存温度範囲 -20℃〜70℃
パネル 幅：　1スロット　（４HP)

高さ：　３U・３U（EMC)・６U　
保証期間 7年間（84ヶ月）

（※）接続しているS-LINKユニットに供給する電流とaPCI-8375で消費する電流の合計です。

　
