| aPCI-8314 IEEE1394インターフェース (400Mbps対応) |  |
|
|

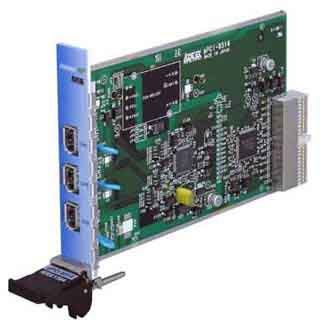

aPCI-8314は、CompactPCI Bus規格に適合し、3基のポートを備えたIEEE1394インターフェースボードです。 IEEE1394とは、IEEE (The Institute of Erectrical and Erectronics Engeneers, Inc.)によって提唱され、「IEEE Strd. 1394-1995 IEEE Standard for a High Performance serial Bus」として定義されている、高速シリアル転送バスのことを指します。 アイソクロナス転送というリアルタイム性に適した転送方式を使用することにより、画像データ等、分割送信では具合の悪い一括送信しなければ ならないデータを、受信しながら再生することができます。 |
 |
|
| 品名 | コンパクトPCI IEEE1394インターフェースボード(400Mbps対応) |
| 型番 | aPCI-8314 |
| 仕様 | |
|---|---|
使用コントローラ |
リンク層 : Texas Instruments 社製 TSB12LV23 (OHCI-Lynx IEEE1394a-2000/PCI バスインターフェース) 物理層 : Texas Instruments 社製 TSB41AB3 (IEEE1394a-2000 3 ポート ケーブル送受信機/ アービタ) |
| ポート数 | 3ポート |
転送速度 |
可変, 393.216Mbps |
| 通信方式 | シリアル転送方式 |
| 絶縁方式 | 非絶縁 |
| 最大接続数 | 63台 |
| 最大ケーブル長 | 72m(機器間:4.5m) |
| ケーブル供給電源 | 12V 0.5A |
| 動作温度 | 5℃〜60℃ |
| 保存温度 | -20℃〜70℃ |
コネクタ |
IEEE1394準拠 6ピンコネクタ |
| 外形寸法 | CompactPCI規格準拠３Uサイズ |
| パネル |
幅：1スロット（４HP) 高さ：３U・３UEMC・６U |
| 保証期間 | 7年間（84ヶ月）（スロット部を除く） |
