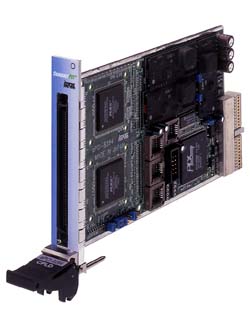

aPCI-8284 CPLDボード
aPCI-8284は、CompactPCI　Bus規格に準拠した汎用ボードです。
ALTERA社製CPLD　EPF10Kシリーズを２個搭載し、CPLD内部はユーザーが自由にプログラミングすることができます。
■主な特長■
■3Uサイズながら、最大４０万ゲートでユーザー I/O数470本を実現。(aPCI-8284D2)　ゲート数により3タイプをラインアップしました。
■各種コンフィグレーションモードをサポートし，ダイナミックなデータ書き換えや，将来はISP(イン システム プログラム)も対応予定です。
■PCIバスI/F部には、PCI9080を搭載しており、バスマスタ、DMAなどPCIバスの性能を生かしたシステムの構築が可能です。
■ボード上にSRAMとNVRAMを搭載し、汎用目的として使用することができます。

　

品名 コンパクトＰＣＩ　CPLDボード
型番   ａＰＣＩ−８２８４
仕様 　
分類 汎用ボード

コンフィグレーション

JTAGによるコンフィグレーション
EPROMによるコンフィグレーション

パネル入出力コネクタ

1．27ピッチ100P　

PCIバスI/F　LSI

PLX社製PL9080

電源電圧

+5V±5％
パネル 幅：　1スロット　（４HP)

高さ：　３U・３U（EMC)・６U　
保証期間 7年間（84ヶ月）

製品モデル

標準パネル 製品内容 3Ｕ　ＥＭＣパネル型番 6Ｕパネル型番
aPCI-8284A1 EPF10K50E × 1　(5万ゲート) aPCI-8284A1/E aPCI-8284A1/6
aPCI-8284C2 EPF10K130E × 2　(26万ゲート) aPCI-8284C2/E aPCI-8284C2/6
aPCI-8284D2 EPF10K200E × 2　(40万ゲート) aPCI-8284D2/E aPCI-8284D2/6

　
