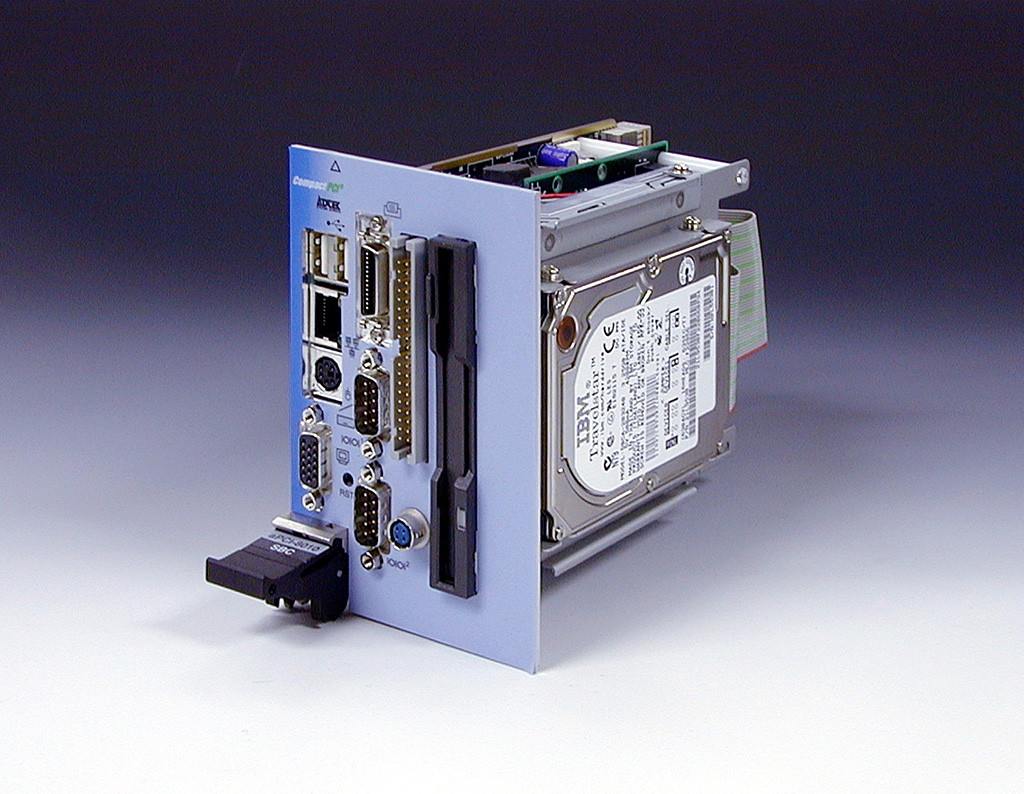

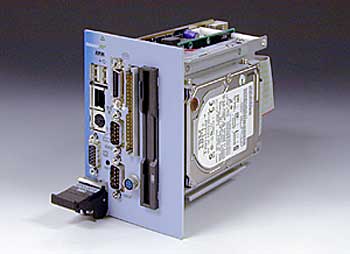

| aPCI-8010カード型CPUモジュール搭載 3U CPUボード | |
| ■概要 aPCI-8010は、米国PICMG (PCI Industrial Computers Manufactures Group)による産業用のPCI規格であるCompactPCI規格に準拠したシングルボードコンピュータです。 PC/AT互換機のマザーボード機能を持ったPFU社製カードプロセッサを搭載し、コンパクトな3Uサイズでありながら基本性能はもちろん、VGA、LAN、USB、CompactFlashカードスロットを搭載したオールインワン設計となっています。 |
|
| ■特長PFU社製カードプロセッサ搭載
VGA、LAN、USB、CompactFlashカードスロット搭載 フレキシブルなオプション構成 |
|
| 型番 | 品名 |
| aPCI－8010/4B | CompactPCI Celeron 400MHz |
| aPCI－8010/4S | CompactPCI Celeron 400MHz (FDD/HDD搭載) |
| aPCI－8010/4F | CompactPCI Celeron 400MHz (FDD/HDD搭載、CD-ROMドライブ付属) |
| aPCI－8010/5B | CompactPCI PentiumⅢ 500MHz |
| aPCI－8010/5S | CompactPCI PentiumⅢ 500MHz (FDD/HDD搭載) |
| aPCI－8010/5F | CompactPCI PentiumⅢ 500MHz (FDD/HDD搭載、CD-ROMドライブ付属 |
| 品名 | コンパクトＰＣＩ カード型CPUモジュール搭載 3U CPUボード |
| 型番 | ａＰＣＩ－８０１０/4x (xにはB、S、Fのうちいずれかが入ります) |
| 仕様 | |
| 分類 | シングルボードコンピュータ |
| CPU | Intel モバイルCeleronプロセッサ400MHｚ |
| 主記憶メモリ | 144ピンSO-DIMM 64MB(SDRAM)搭載 |
| BIOS | Phoenix Technologies PhoenixPICO BIOS4.0 |
| VGA | コントローラ：Chips and Technologies 69030 |
VRAM容量：4MB |
|
最大解像度：1600×1200(65,536色) |
|
| 最大表示色：1280×1024(1,677万色) | |
| I/O インターフェース
|
RS-232C×2ポート |
| パラレルポート×1ポート | |
| PS/2キーボード/マウス | |
| USB×2ポート | |
| 10/100Base-T | |
| CompactFlash TypeIまたはTypeII×1スロット | |
| E-IDE × 1 (UltraDMA/33対応) | |
| FDD × 1 | |
| ブザー | |
| HDD | ａＰＣＩ－８０１０／４Ｓ、ａＰＣＩ－８０１０／４Ｆに搭載 |
| CDROMドライブ | ａＰＣＩ－８０１０／４Ｆに付属 |
| その他 | ウォッチドッグタイマ (1秒～64秒までのタイムアウト・インターバル) |
| 温度監視機能 | |
| 外形寸法 | CompactPCI規格準拠３Uサイズ （160mm×100mm コネクタ/パネル部を除く） |
| 右端システムスロットのバックプレーンを使用することにより、他スロットをすべて他のボードに割り当て可能。 | |
| パネル | 幅：ａＰＣＩ－８０１０／４Ｂ ２スロット（８ＨＰ） ａＰＣＩ－８０１０／４Ｓ ４スロット（１６ＨＰ） ａＰＣＩ－８０１０／４Ｆ ４スロット（１６ＨＰ） 高さ：３Ｕ |
| 保証期間 | 3年間（36ヶ月）（オプション品を除く） |
| 型番 | ａＰＣＩ－８０１０/５x (xにはB、S、Fのうちいずれかが入ります) |
| 仕様 | |
| 分類 | シングルボードコンピュータ |
| CPU | Intel モバイルPentiumⅢプロセッサ500MHｚ |
| 主記憶メモリ | 144ピンSO-DIMM 128MB(SDRAM)搭載 |
| BIOS | Phoenix Technologies PhoenixPICO BIOS4.0 |
| VGA | コントローラ：Chips and Technologies 69030 |
VRAM容量：4MB |
|
最大解像度：1600×1200(65,536色) |
|
| 最大表示色：1280×1024(1,677万色) | |
| I/O インターフェース
|
RS-232C×2ポート |
| パラレルポート×1ポート | |
| PS/2キーボード/マウス | |
| USB×2ポート | |
| 10/100Base-T | |
| CompactFlash TypeIまたはTypeII×1スロット | |
| E-IDE × 1 (UltraDMA/33対応) | |
| FDD × 1 | |
| ブザー | |
| HDD | ａＰＣＩ－８０１０／５Ｓ、ａＰＣＩ－８０１０／５Ｆに搭載 |
| CDROMドライブ | ａＰＣＩ－８０１０／５Ｆに付属 |
| その他 | ウォッチドッグタイマ (1秒～64秒までのタイムアウト・インターバル) |
| 温度監視機能 | |
| 外形寸法 | CompactPCI規格準拠３Uサイズ （160mm×100mm コネクタ/パネル部を除く） |
| 右端システムスロットのバックプレーンを使用することにより、他スロットをすべて他のボードに割り当て可能。 | |
| パネル | 幅：ａＰＣＩ－８０１０／５Ｂ ２スロット（８ＨＰ） ａＰＣＩ－８０１０／５Ｓ ４スロット（１６ＨＰ） ａＰＣＩ－８０１０／５Ｆ ４スロット（１６ＨＰ） 高さ：３Ｕ |
| 保証期間 | 3年間（36ヶ月）（オプション品を除く） |
