| aPCI-8006SxコンパクトPCIシングルボードコンピュータ６Ｕ | |

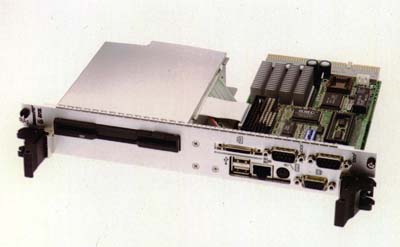

| aPCI-8006Sxは、当社の３ＵサイズコンパクトPCI CPUボードを６Ｕラックで使用可能とした製品です。 ベースとなる３ＵサイズCPUボード（aPCI-8002Sx相当品）は、３Ｕサイズながら、基本I/O, SVGA, LAN, USBまでを備えたオールインワン設計です。 これに６Ｕパネルを装着し、上部の空き空間にＦＤＤとＨＤＤをマウントしたため、８ＨＰ幅ですべての機能を実装したシングルボードコンピュータとなります。 また、マウント用金具の一部が、６Ｕラック上部のガイドレールに入り、基板挿入の補助と保持を行います。 |
 |
| 品名 | コンパクトPCIシングルボードコンピュータ6U（ＣＰＵ・メモリ・HDD・FDD搭載） |
| 型番 | ａＰＣＩ−８００６Ｓｘ |
| 仕様 | |
CPU |
Intel MMXテクノロジーPentium(最大233MHz) |
チップセット |
SiS 5598 Pentium PCI チップセット |
VGA |
SiS 5598 チップセットに内蔵。VRAMは最大4MBまで割り当て可能 (UMAテクノロジーにより、本体メモリより割り当て)。 |
| SVGA(最大解像度) | |
| 1280×1024、65536色表示 | |
| SVGA(最高表示色) | |
| 1024×768、16万色表示 | |
| BIOS | Award BIOS (PC97サポート) |
| システムメモリ | 144 pin ミニ DIMM socket × 1 |
| 16MBから64MBまでのSDRAMメモリをサポート | |
| キャッシュメモリ | 512KB |
| I/O | 9 pin RS-232 × 2 |
| (RS‐422/485はオプション) | |
| 25 pinパラレルポート(EPP/ECP) × 1 | |
| 10 Base-T × 1 | |
| E-IDE × 1 (UltraDMA/33対応) | |
| FDD × 1 | |
| PS-2 キーボード／マウス × 1 | |
| その他 | ウォッチドッグタイマ (1秒〜64秒までのタイムアウト・インターバル) |
| オプションとしてM-System社フラッシュディスク
(DiskOnChip[注])をサポート (2/4/12/24 MB) |
|
| ボードサイズ | 6U × 2スロット (8HP) |
| 右端システムスロットのバックプレーンを使用することにより、他スロットをすべて他のボードに割り当て可能。 | |
| 保証期間 | 3年間（36ヶ月） 〔メモリ、FDD、HDDは1年間(12ヶ月）〕 |
| ※コンパクトPCIの標準信号は、すべて３ＵサイズCPUで使用されている２つのコネクタ(J1, J2)にアサインされているため、３ＵサイズCPUで、３Ｕサイズ／６Ｕサイズ どちらのI/Oボードもコントロールすることができます。 |
