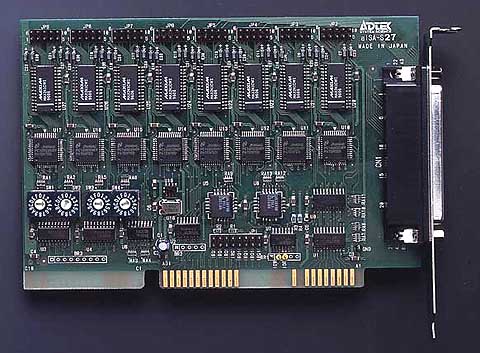

aISA-S27

8chシリアルI/Fボード


製品の概要と特長

 aISAーS27は、PC/AT互換機にシリアル通信機能を付加するためのボードです。通信形式はRS-232Cに準拠し、調歩同期式通信を8チャネル独立して行うことが可能です。




主な特長

・シリアルコントローラチップには、標準的な16450にFIFOメモリを追加した16550を採用しています。

・複数チャネルの同時通信アプリケーションを作成するうえで有効な、各チャネルの割り込み要求を保持する、割り込 みレジスタを搭載しています。

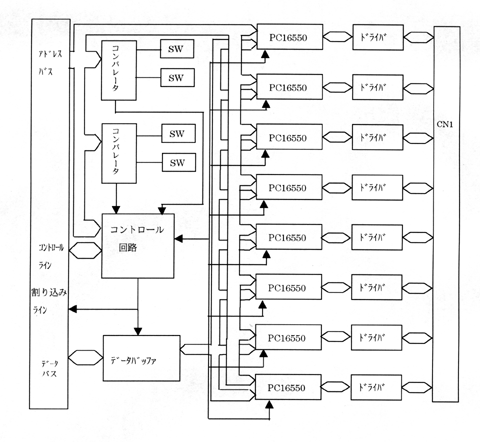

ブロック図




製品仕様

規格 EIA RS-232C 準拠
ポート数 8
通信モード 全二重
伝送形式 非同期式
伝送速度 50~115200bps(設定可能範囲)
データビット長 5~8ビットキャラクタ
使用コントローラ 16550相当品
占有アドレス (コントローラ) 64アドレス連続
(割り込みレジスタ) 2アドレス連続
割り込み IRQ3,4,5,7,10,11,12,15から選択可能
バス形式 ISAバス
電源電圧 +5V±5%単一
消費電流 610mA(MAX)
使用温度範囲 5~55℃(非結露)
保存温度範囲 -15~75℃
使用可能機種 IBM PC/ATまたはその互換機(ISAバスを装備している機種)




ボード内アドレス

●シリアルコントローラ(16550互換品)

オフセット値

出荷時設定

内    容

00~07H 280~287H ポート1のシリアルコントローラ
08~0FH 288~28FH ポート2のシリアルコントローラ
10~17H 290~297H ポート3のシリアルコントローラ
18~1FH 298~29FH ポート4のシリアルコントローラ
20~27H 2A0~2A7H ポート5のシリアルコントローラ
28~2FH 2A8~2AFH ポート6のシリアルコントローラ
30~37H 2B0~2B7H ポート7のシリアルコントローラ
38~3FH 2B8~2BFH ポート8のシリアルコントローラ



●割り込み参照レジスタ

オフセット値 出荷時設定 内   容
00~01H 2C0~2C1H 割り込みレジスタ

外部との接続

●基板上コネクタ

基 板 側 : D-SUB62ピンメス(インチスタッド)
  基板上のコネクタは特殊品のため、付属の接続ケーブルをご使用下さい。



●付属接続ケーブル(長さ 約1000mm)

基板側 : D-SUB62ピンオス(インチネジ)
機器側 : D-SUB25ピンオス(インチネジ)注
    注 付属のスタッドを取付可能



●D-SUB25ピンオス ピンアサイン

ピン

信号名

ピン

信号名

 - 14
TXD 15
RXD 16
RTS 17
CTS 18
DSR 19
GND DTR
DCD 21
22
10 23
11 24
12 25
13

  ご注意

本製品は1999年12月現在Windowsには対応しておりません。


製品構成

 本製品は、以下の6点にて構成されます。

1.aISA-S27本体 1台
2.接続ケーブル 1組
3.スタッド 16個
4.割り込み設定用ジャンパポスト 1個
5.3.5”FD(1.44MB) 1枚
6.取扱説明書 1冊
7.お客様登録カード/保証書 1枚
