| 入出力チャンネル数 | ：８ビット×８ポート 計６４チャンネル（１ポートごとにデレクションの設定可能） |
| 入力方式 | ：フォトカプラＬＥＤアノードコモン入力 |
| 出力方式 | ：トランジスタオープンコレクタ 出力 |
| 入力電流 | ：３ｍＡ〜６．５ｍＡ／１ビット （ＴＹＰ） |
| 出力電流 | ：６ｍＡ〜１５ｍＡ／１ビット （ＴＹＰ） |
| 外部電源電圧 | ：＋１２Ｖ〜＋２４Ｖ：＋３５（ＭＡＸ） |
| コモン点数 | ：１ポート毎１点 |
| 絶縁耐圧 | ：５００Ｖ |
| 消費電流（バス供給） | ：６００ｍＡ（ＭＡＸ） |
| 入出力遅延時間 | ：ＯＮ時（ＴON）１００μＳ（ＴＹＰ） ＯＦＦ時（ＴOFF）１００μＳ（ＴＹＰ） |
| ボード形式 | ：ＩＳＡバス準拠 |
| 占有アドレス | ：９アドレス |
| 割り込み機能 | ：割り込み要因 ４要因 |
| 使用可能機種 | ：ＩＢＭ ＰＣ／ＡＴ又はその互換機（ＩＳＡバスを装備している機種） |
| 入出力コネクタ | ：ハーフピッチ ８０Ｐ |
| 電源電圧 | ：＋５Ｖ ±５％ |
| 動作温度 | ：＋５℃〜 ＋４５℃ |
| 保存温度 | ：−５℃〜＋７０℃ |

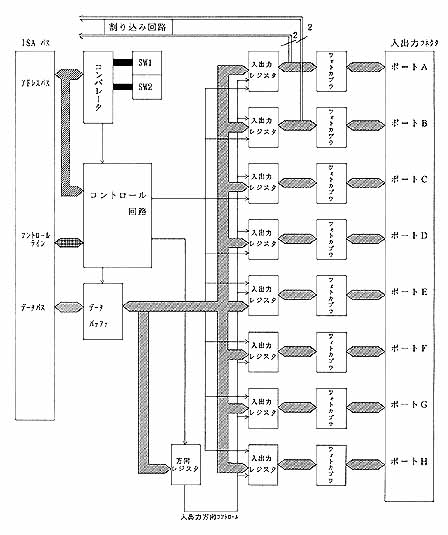

ブロック図
●ポートとＩ／Ｏアドレス 各ポートとＩ／Ｏアドレスとの対応は次の通りです。
Ｉ／Ｏアドレス |
入出力ポート |
機 能 |
| ボードアドレス＋０ | 入出力ポートＡ（ＰＡ０〜ＰＡ７） | データポート |
| ボードアドレス＋１ | 入出力ポートＢ（ＰＢ０〜ＰＢ７） | |
| ボードアドレス＋２ | 入出力ポートＣ（ＰＣ０〜ＰＣ７） | |
| ボードアドレス＋３ | 入出力ポートＤ（ＰＤ０〜ＰＤ７） | |
| ボードアドレス＋４ | 入出力ポートＥ（ＰＥ０〜ＰＥ７） | |
| ボードアドレス＋５ | 入出力ポートＦ（ＰＦ０〜ＰＦ７） | |
| ボードアドレス＋６ | 入出力ポートＧ（ＰＧ０〜ＰＧ７） | |
| ボードアドレス＋７ | 入出力ポートＨ（ＰＨ０〜ＰＨ７） | |
| ボードアドレス＋８ | 方向コントロール(DIRCNTA〜DIRCNTH) | コントロールポート |

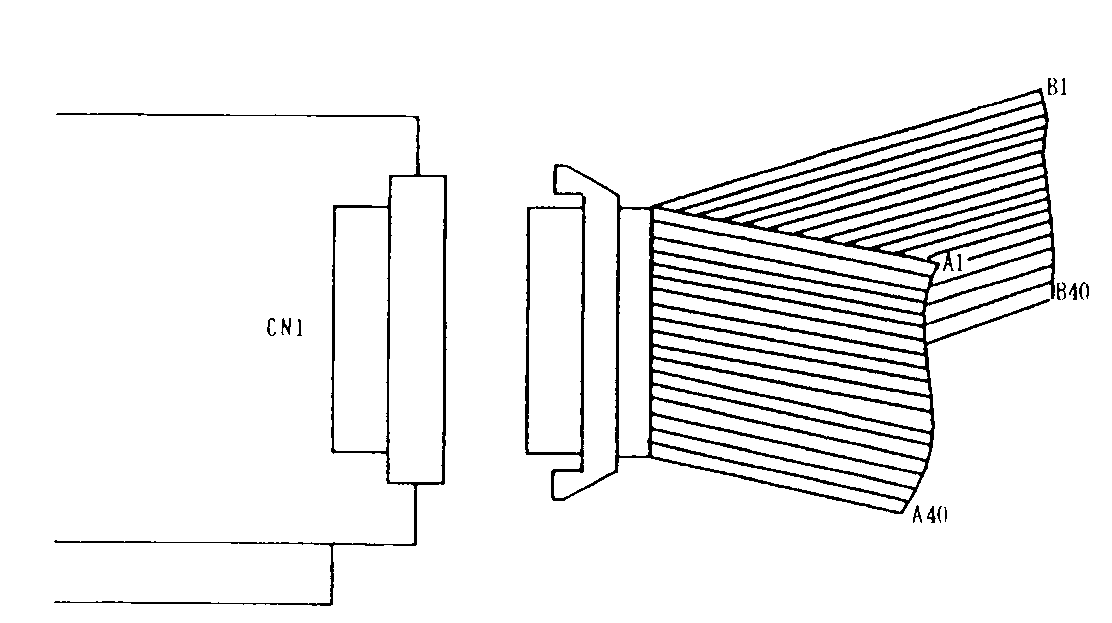

●ＣＮ３ビン配列
（ヒロセ電気（株） FX2B-80PA-1.27DSL）

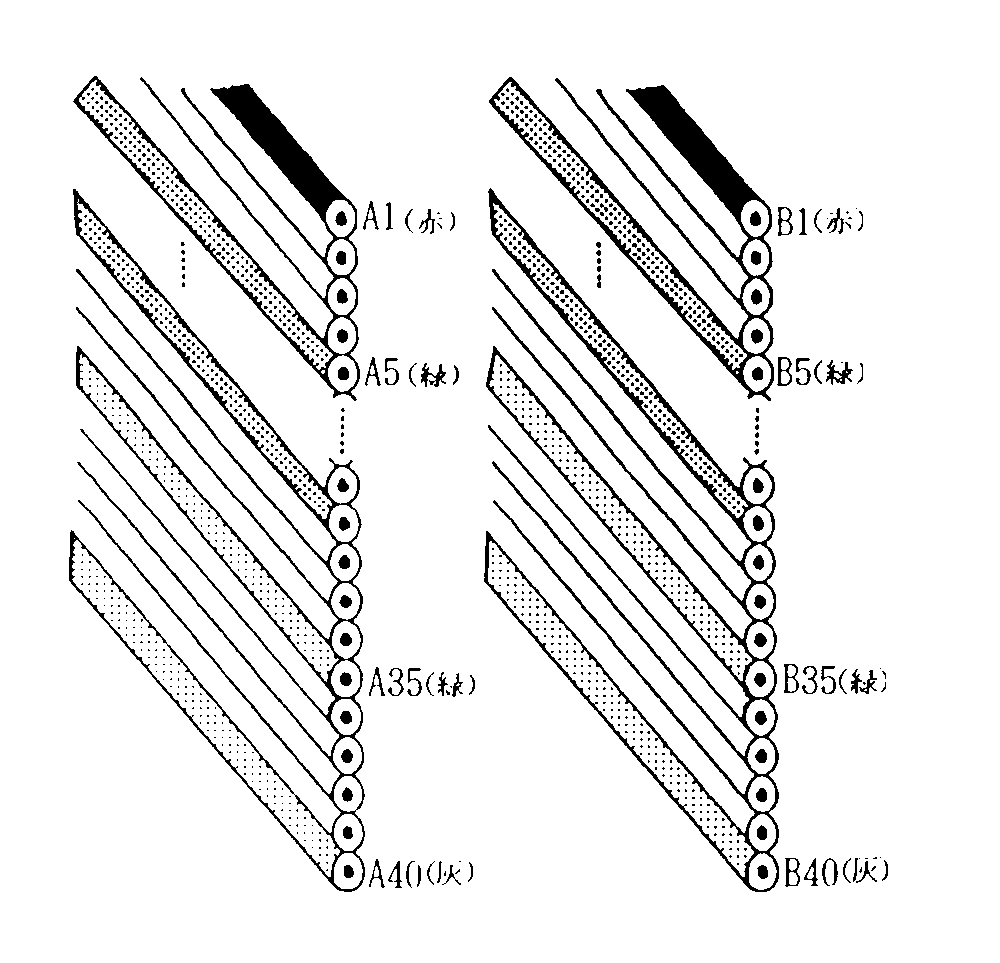

| 付属ケーブル番号 | 機能 | 信号名 | 付属ケーブル番号 | 機能 | 信号名 | ||||
| Ａ１ | ポートＡ +com | +comA | Ｂ１ | ポートＥ +com | +comE | ||||
| Ａ２ | ポートＡ -com | -comA | Ｂ２ | ポートＥ -com | -comE | ||||
| ※Ａ３ | 入出力ポートＡ | ＰＡ０ | Ｂ３ | 入出力ポートＥ | PE0 | ||||
| ※Ａ４ | ＰＡ１ | Ｂ４ | PE1 | ||||||
| Ａ５ | ＰＡ２ | Ｂ５ | PE2 | ||||||
| Ａ６ | ＰＡ３ | Ｂ６ | PE3 | ||||||
| Ａ７ | ＰＡ４ | Ｂ７ | PE4 | ||||||
| Ａ８ | ＰＡ５ | Ｂ８ | PE5 | ||||||
| Ａ９ | ＰＡ６ | Ｂ９ | PE6 | ||||||
| Ａ10 | ＰＡ７ | Ｂ10 | PE7 | ||||||
| Ａ11 | ポートＢ +com | +comB | Ｂ11 | ポートＦ +com | +comF | ||||
| Ａ12 | ポートＢ -com | -comB | Ｂ12 | ポートＦ -com | -comF | ||||
| ※Ａ13 | 入出力ポートＢ | ＰＢ０ | Ｂ13 | 入出力ポートＦ | PF0 | ||||
| ※Ａ14 | ＰＢ１ | Ｂ14 | PF1 | ||||||
| Ａ15 | ＰＢ２ | Ｂ15 | PF2 | ||||||
| Ａ16 | ＰＢ３ | Ｂ16 | PF3 | ||||||
| Ａ17 | ＰＢ４ | Ｂ17 | PF4 | ||||||
| Ａ18 | ＰＢ５ | Ｂ18 | PF5 | ||||||
| Ａ19 | ＰＢ６ | Ｂ19 | PF6 | ||||||
| Ａ20 | ＰＢ７ | Ｂ20 | PF7 | ||||||
| Ａ21 | ポートＣ +com | +comC | Ｂ21 | ポートＧ +com | +comG | ||||
| Ａ22 | ポートＣ -com | -comC | Ｂ22 | ポートＧ -com | -comG | ||||
| Ａ23 | 入出力ポートＣ | ＰＣ０ | Ｂ23 | 入出力ポートＧ | PG0 | ||||
| Ａ24 | ＰＣ１ | Ｂ24 | PG1 | ||||||
| Ａ25 | ＰＣ２ | Ｂ25 | PG2 | ||||||
| Ａ26 | ＰＣ３ | Ｂ26 | PG3 | ||||||
| Ａ27 | ＰＣ４ | Ｂ27 | PG4 | ||||||
| Ａ28 | ＰＣ５ | Ｂ28 | PG5 | ||||||
| Ａ29 | ＰＣ６ | Ｂ29 | PG6 | ||||||
| Ａ30 | ＰＣ７ | Ｂ29 | PG7 | ||||||
| Ａ31 | ポートＤ +com | +comD | Ｂ31 | ポートＨ +com | +comH | ||||
| Ａ32 | ポートＤ -com | -comD | Ｂ32 | ポートＨ -com | -comH | ||||
| Ａ33 | 入出力ポートＤ | PD0 | Ｂ33 | 入出力ポートＨ | PH0 | ||||
| Ａ34 | PD1 | Ｂ34 | PH1 | ||||||
| Ａ35 | PD2 | Ｂ35 | PH2 | ||||||
| Ａ36 | PD3 | Ｂ36 | PH3 | ||||||
| Ａ37 | PD4 | Ｂ37 | PH4 | ||||||
| Ａ38 | PD5 | Ｂ38 | PH5 | ||||||
| Ａ39 | PD6 | Ｂ39 | PH6 | ||||||
| Ａ40 | PD7 | Ｂ40 | PH7 | ||||||
表中の「※」の付いている信号線は、割り込みとして使用できます。
| 本製品は、以下の６点にて構成されます。 | |

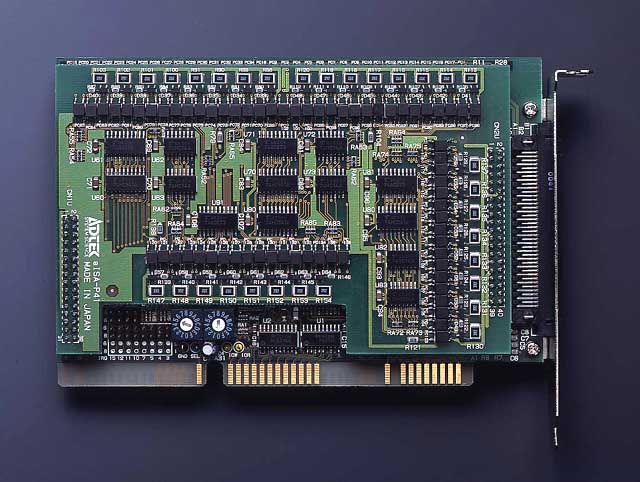

| 1. ａＩＳＡ−Ｐ４１本体 | １台 |
| 2. プラグコネクタ付きケーブル | １組 |
| 3. 割り込み設定用ジャンパポスト | ５個 |
| 4. 取扱説明書 | １冊 |
| 5. お客様登録カード／保証書 | １枚 |
| 6. ３．５”ＦＤ（1.44ＭＢ） | １枚 |
