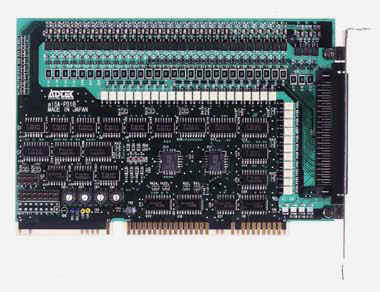

ａＩＳＡ－Ｐ３１Ｂ

入力３２点／出力３２点
絶縁型パラレルＩ／Ｏボード

製品の概要

　aISA-P31Bは、ISAバス拡張スロットを持っているＰＣ／ＡＴ(ＤＯＳ／Ｖ機)または、その互換機に絶縁デジタル入出力を付加する拡張ボードです。すべての信号はフォトカプラにより絶縁されており、パーソナルコンピュータ応用システムから、産業用システムまで、幅広い用途に使用いただけます。(→aISA-P31との相違点）

主な特長

入力信号32本、出力信号32本の取り扱いが可能です。入力、出力信号は、8ビット単位で入出力をおこないます。
なお入力信号用コモンは、16点（2ポート）毎に1点です。出力信号用コモンは、８点（１ポート）毎に１点です。
ＰＣ本体回路と外部信号が、フォトカプラで絶縁されています。フォトカプラは光学的に結合しているため、電気的には絶縁状態となります。このため接地電位差、サージ電圧などの影響を受けにくく、システムの信頼性が向上します。
出力信号は、50mA、まで電流を引き込むことができます。
入力信号のうち4ビットを割り込み信号に設定できます。

製品仕様

１．入力点数	： 8ビット×4ポート計32点
２．出力点数	： 8ビット×4ポート計32点
３．入力方式	：フォトカプラＬＥＤアノードコモン入力
４．出力方式	：ダーリントン出力
５．入力電流	： 3mA～6.5mA／1ビット
６．出力電流	： 50mA／1ビット(MAX）
７．外部電源電圧	：＋12V～＋24V ＋35V(MAX)
８．コモン点数	：入力：16ビット毎1点（＋コモン）出力： 8ビット毎1点（－コモン）
９．絶縁耐圧	： 500V
10．消費電流（バス供給）	： 610mA(MAX)
11．入力遅延時間	： ON時立ち上がり時間(Ton)　112μs(TYP) OFF時立ち上がり時間(Toff)　130μs(TYP)
12．出力遅延時間	： ON時立ち下がり時間(Ton) 3.6μs(TYP)注１ OFF時立ち上がり時間(Toff) 133μs(TYP) 注１
13．ボード形式	： ISAバス準拠
14．占有I/Oアドレス	： 4アドレス
15．割り込み機能	：割り込み要因　４要因
17．入出力コネクタ	：ハーフピッチ80P
18．電源電圧	：＋5V±5％
19．動作温度	：＋0℃～＋60℃
20．保存温度	：－20℃～＋70℃
21．外形寸法	： 159.32±0.2mm×106.68±0.2 mm

製品構成

本製品は、以下の５点より構成されます。

①ａISA－Ｐ３１B　本体	１台
②取扱説明書	１冊
③コネクタ付ケーブル CA-80HFC01(1m)	１本
④割り込み設定用ジャンパポスト	５個
⑤お客様登録カード／保証書	１枚
⑥添付ドライバソフト	１枚

添付ドライバの内容

Windows 95/98 用 32bitドライバ
Windows NT4.0 用 32bitドライバ

Windows 95/98/NT4.0 用サンプルソース
対応言語：
Microsoft社　Visual C++ 5.0/4.4/4.1
Microsoft社　Visual Basic 5.0/4.0
Borland社　　Delphi 3.1

Windows 95/98/NT4.0 用
動作確認用サンプルアプリケーション

aISA-P31B　テクニカルガイド　(70KB)

aISA-P31B　マニュアル　（487KB)

ａＩＳＡ－Ｐ３１とａＩＳＡ－Ｐ３１Ｂの相違点

「ａＩＳＡ－Ｐ３１Ｂ」は「ａＩＳＡ－Ｐ３１」と互換性を維持し、小型化と低価格を実現しました。またドライバやソフトウエア・ケーブルにに至るまで従来のシステム上でそのままお使い頂けます。高温特性の強化などエンベデッド向けに適した特性になりました。

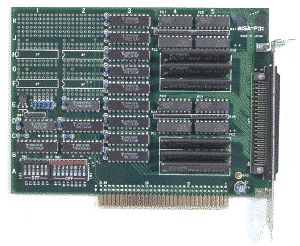

ａＩＳＡ－Ｐ３１	ａＩＳＡ－Ｐ３１Ｂ

●サイズ　（小さくなりました）
157㎜×122㎜	159㎜×107㎜
●割り込み要因　（追加機能　Windowsでのサポートはありません）
なし	４要因
●温度特性　（高温特性が広くなりました）
０℃～４５℃	０℃～６０℃
