概要

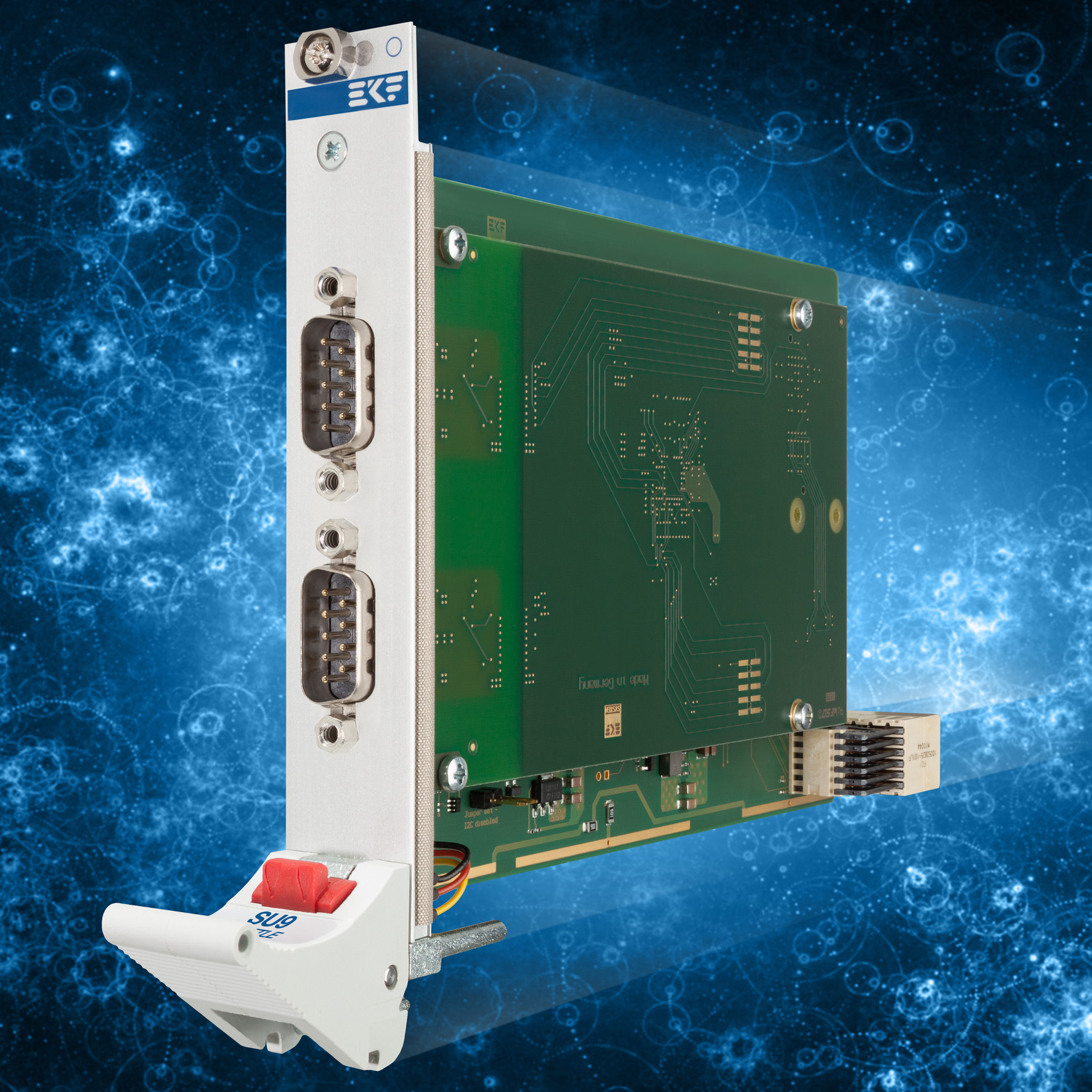

SU9-RATTLEはPICMG®CompactPCI®シリアルシステム用のデュアルポート絶縁型RS-232インタフェースで、XMCモジュールキャリアボード SK2-SESSIONとRS-232 XMCメザニンモジュールの DU2-PONYで構成されています。

フロントパネルの2個のD-Subコネクタは、回路基板から絶縁され、AC250Vの耐圧になります。460kbps EIA/TIA-232トランシーバは、±15kV ESD保護付きで幅広いアプリケーションに適しています。

ページのトップへ


仕様

仕様
モデル名SU9-RATTLE
内容 PICMG®CompactPCI®シリアル標準(CPCI-S.0)ペリフェラルスロットボード
XMCモジュールキャリアボードSK2-SESSION とRS-232 XMCメザニンモジュールのDU2-PONYで構成
シングルサイズユーロカード3U4HP(100x160mm)
CPCI-SバックプレーンコネクタP1
XMCモジュールキャリアボード、XMCコネクタJ15を装備
PCIExpress®Gen1(2.5Gbps)またはGen2(5.0Gbps)対応
最適デジタル信号品質への双方向PCIeリドライバ/リピータ
最適デジタル信号品質へのPCIeクロックバッファ
XMCモジュールシングル幅メザニンボード139x74mm、スタック高さ10mm
デュアルポートUARTを装備
128バイト送受信のFIFO搭載のPLX Oxford 950 UART
Windows®&Linuxのデバイスドライバに対応
2.5kV絶縁バリアのRS-232トランシーバ(Analog Devices isoPower)
EIA/TIA-232-E仕様のトランシーバ
最高460kbpsのデータレート
±8kV/±15 kV ESD保護のトランシーバ入出力ピン
25kV/μs以上の高いコモンモード過渡耐圧
高ノイズ環境でのデータ通信や自己診断ポートに適当 フロントベゼルの2個のオス型9ピンD-Subコネクタ(RXD/TXD、CTS/RTS)
2個のRS-232ポートは回路基板から絶縁され、AC250V耐圧
適例:CompactPCI®シリアルシステムスロットコントローラ SC1-ALLEGRO(CPUボード)
適例:CompactPCI®PlusIOシステムスロットコントローラ PC1-GROOVE(CPUボード)
民生用、業務用温度範囲
堅牢なソルーション(コーティング、シーリングはご要望に応じます)
長期供給可能
RoHS指令準拠
