CompactPCI®シリアル デュアルポート絶縁型RS-485インタフェース

SU8-HUM

CompactPCI®シリアル デュアルポート絶縁型RS-485インタフェース SU8-HUM


TEL:045-331-9201



TOPICS


2018年9月末日販売終了予定

概要
仕様
ダウンロード




概要

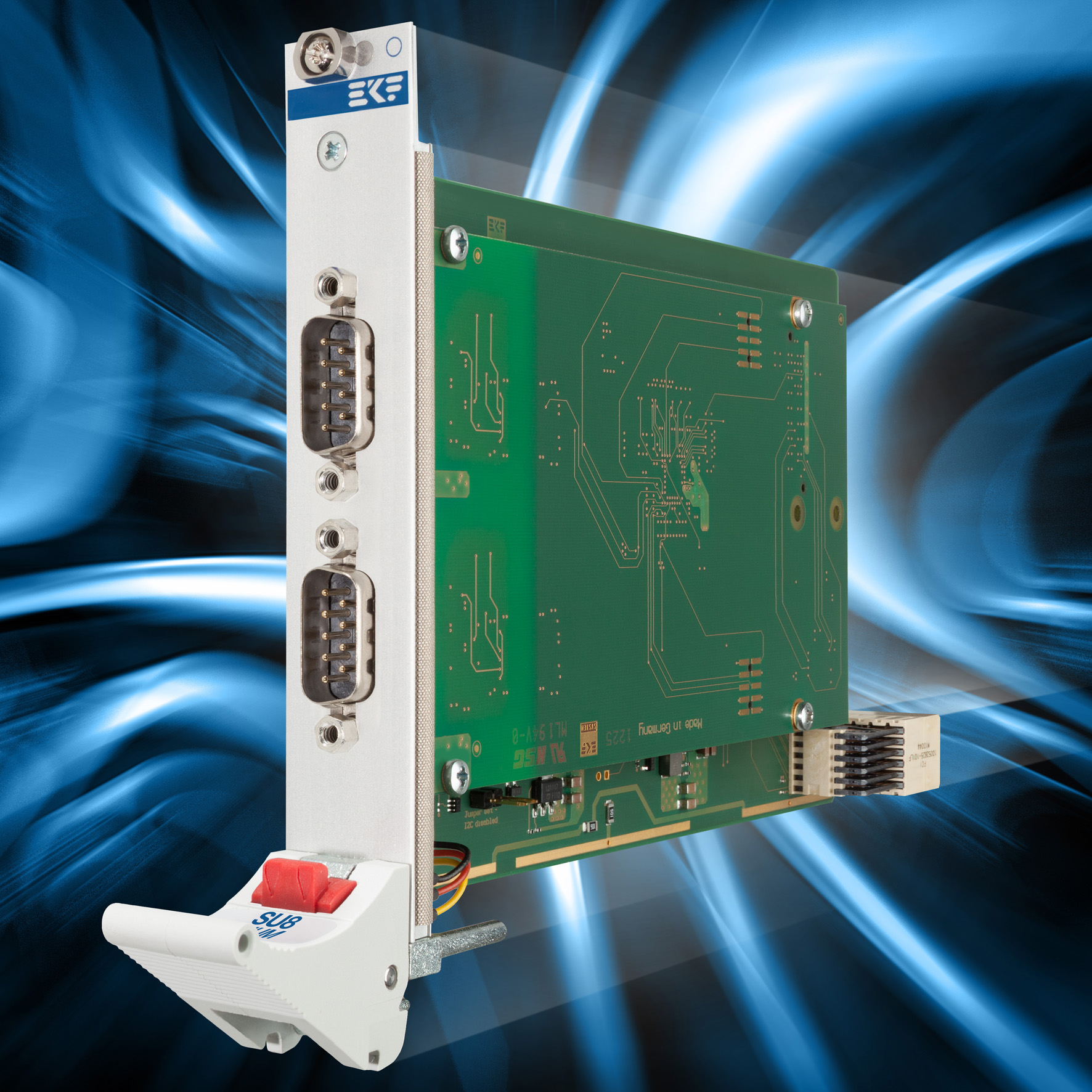

SU8-HUMはPICMG®CompactPCI®シリアルシステム用のデュアルポート絶縁型RS-485インタフェースで、XMCモジュールキャリアボード SK2-SESSIONとRS-485 XMCメザニンモジュールの DU1-MUSTANGで構成されています。

フロントパネルの2個のD-Subコネクタは回路基板から絶縁され、AC250Vの耐圧になります。16Mkbps EIA/TIA-485トランシーバは、全二重か半二重方式でポイントツーポイントかマルチポイントのアプリケーション用に構成することができます。

ページのトップへ


仕様

仕様
モデル名SU8-HUM
内容 PICMG®CompactPCI®シリアル標準(CPCI-S.0)ペリフェラルスロットボード
キャリアボードSK2-SESSIONとXMCモジュールのDU1-MUSTANGで構成
シングルサイズユーロカード3U4HP(100x160mm)
CPCI-SバックプレーンコネクタP1
XMCモジュールキャリアボード、XMCコネクタJ15を装備
PCIExpress®Gen1(2.5Gbps)またはGen2(5.0Gbps)対応
最適デジタル信号品質への双方向PCIeリドライバ/リピータ
最適デジタル信号品質へのPCIeクロックバッファ
XMCモジュールシングル幅メザニンボード139x74mm、スタック高さ10mm
デュアルポートUARTを装備
128バイト送受信のFIFO搭載のPLX Oxford 950 UART
15Mbpsまでの非同期ボーレート
Windows®&Linuxのデバイスドライバに対応
5kV rms絶縁バリアのRS-485/RS-422トランシーバ(Analog Devices)
半二重、全二重方式が設定可能
±15kV ESD保護のRS-485/RS-422トランシーバ入出力ピン
160Mkbpsのデータレート
バス上に256ノード接続(DTR信号でドライバ制御可能)
回線ショート、断線にフェイルセーフ、安全確保のレシーバ入力
25kV/μs以上の高いコモンモード過渡耐圧
過熱保護(サーマルシャットダウン)保護機能
フロントベゼルの2個のオス型9ピンD-Subコネクタ
RS-485ポートは回路基板から絶縁され、AC250V耐圧
オンボードの全二重、半二重方式設定用DIP-スイッチ、回線終端ON/OFFスイッチ
適例:CompactPCI®シリアルシステムスロットコントローラ SC1-ALLEGRO(CPUボード)
適例:CompactPCI®PlusIOシステムスロットコントローラ PC1-GROOVE(CPUボード)
民生用、業務用温度範囲
堅牢なソルーション(コーティング、シーリングはご要望に応じます)
長期供給可能
RoHS指令準拠
