SN1-REVERB

CompactPCI®シリアル・5ポートギガビットイーサネットNIC

SN1-REVERB

CompactPCI®Serial・5ポート
イーサネットNIC SN1-REVERB


TEL:045-331-9201



TOPICS








概要

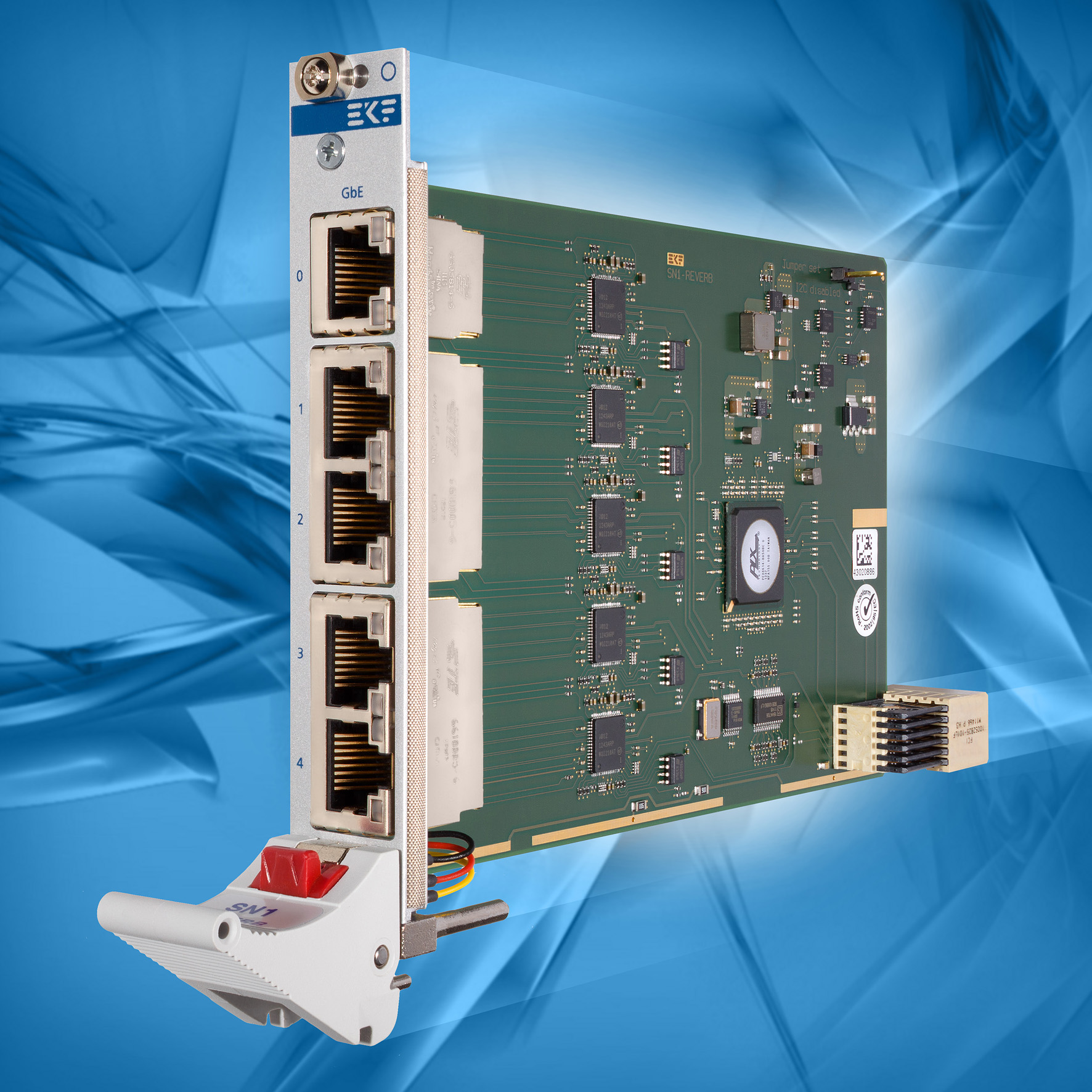

SN1-REVERBはCompactPCI® シリアルの拡張カードです。ボードにはフロントパネルのRJ45コネクタ接続の5つの独立PCI Express® イーサネットコントローラが装備されています。Intel® I210-IT(I211-AT)イーサネットNICは、低消費電力化用パワーマネジメントや高精度メディアストリームの同期、バッファリング、リザベーションへのAudio-Video Bridging(AVB)などの最新ネットワーク技術を提供します。

PCI Express® パケットスイッチによりCompactPCI® シリアルファットパイプ拡張スロットや標準拡張バックプレーンスロットでも使用できます。最適性能はバックプレーンコネクタP1からのPCIe x4リンクで確保できます。SN1-REVERBは高性能の産業向けネットワークアプリケーションに適しています。ドライバは主要OSで用意されています。

SN1-REVERBには5つの独立Intel® i210インダストリアル温度仕様のイーサネットコントローラが装備、各コントローラはPCI Express® Gen2パケットスイッチからのPCI Express® x1レーンが必要です。ダウンストリームは2.5GT/sでのデータ転送で1Gbpsのイーサネットデータには十分な速度となります。PCIe x4のアップストリームは、ご利用のSN1-REVERBのスロット上のCPUボードにサポートされていれば4×5.0GT/s(Gen2)で動作可能です。

PCIeパケットスイッチはCompactPCI® SerialバックプレーンコネクタP1(アップストリームリンク)と5つのGbE NIC(シングルレーンのダウンストリームリンク)からのPCI Express®x1からx4のレーンで使用できる柔軟なインタフェースです。最大性能発揮のためにはCompactPCI® Serialファットパイプ(PCIe x8)かPCIe x4標準拡張スロットを使用します。標準アプリケーションでは、PCIe x1 CompactPCI® シリアル拡張スロットでも相応な性能を発揮します。

ページのトップへ


仕様

仕様
モデル名 SN1-REVERB
内容 PICMG® CompactPCI® シリアル規格(CPCI-S.0)拡張ボード
規格 シングルサイズEurocard 3U 4HP(100x160mm)
cPCI-SバックプレーンコネクタP1
PCIe×1、×4対応標準拡張スロットとファットパイプ拡張スロットに適する

PLX PCIe® Gen2パケットスイッチで最適なデータ転送
バックプレーンからの1xアップストリームポートPCIe x4/x1、Gen2/Gen1 PCIExpress®
GbE NICへのダウンストリームポートPCIe x1が5つ

5系統の独立GbEコントローラ(5 x MACアドレス)Intel® I210-IT
Intel® I211-GbEコントローラの代替実装(SKUに依存)
PHY 1000BASE-T、100BASE-TX、10BASE-T(IEEE 802.3、802.3u、802.3ab)
自動リンク設定用IEEE 802.3abオートネゴシエーション機能
どの接続速度にも対応するAuto MDI/MDI-X機能
10/100/1000Mbpsで全二重通信
9.5KBのジャンボフレームに対応
ハードウェアタイムスタンプ(1588 IEEE)と802.1AS ‐ Precise Time Protocol (PTP)への対応
IEEE 802.3az規格Energy Efficient Ethernet(EEE)対応
IEEE 802.1Qav準拠 Audio-Video Bridging(AVB)オプション
IPv4、IPv6、TCP/UDPチェックサムオフロード
主要OSドライバに対応
フロントパネルの内蔵マグネット付RJ45コネクタx5
環境・規制 長期供給可能
堅牢なソリューション(ご要望に応じコーティング、シーリング、アンダーフィル対応)
RoHS指令準拠
ドイツで設計、製造
ISO 9001認証品質マネジメント
動作温度:0℃~70℃(通常温度範囲)
要望に応じてインダストリアル仕様温度-40℃~85℃に対応
保管温度:-40℃~85℃、温度勾配最大5℃/分
湿度:5%~95%相対湿度、結露なきこと
標高:-300m~3000m
衝撃15g 0.33ms、6g 6ms
振動1g 5-2000Hz
MTBF 34.2年
EC規則EN55022、EN55024、EN60950-1(UL60950-1 / IEC60950-1)
