SL1-COMBO

CompactPCI®シリアル・7ポートギガビットイーサネットスイッチ

SL1-COMBO

CompactPCI®・7ポートイーサネットスイッチ SL1-COMBO


TEL:045-331-9201



TOPICS








概要

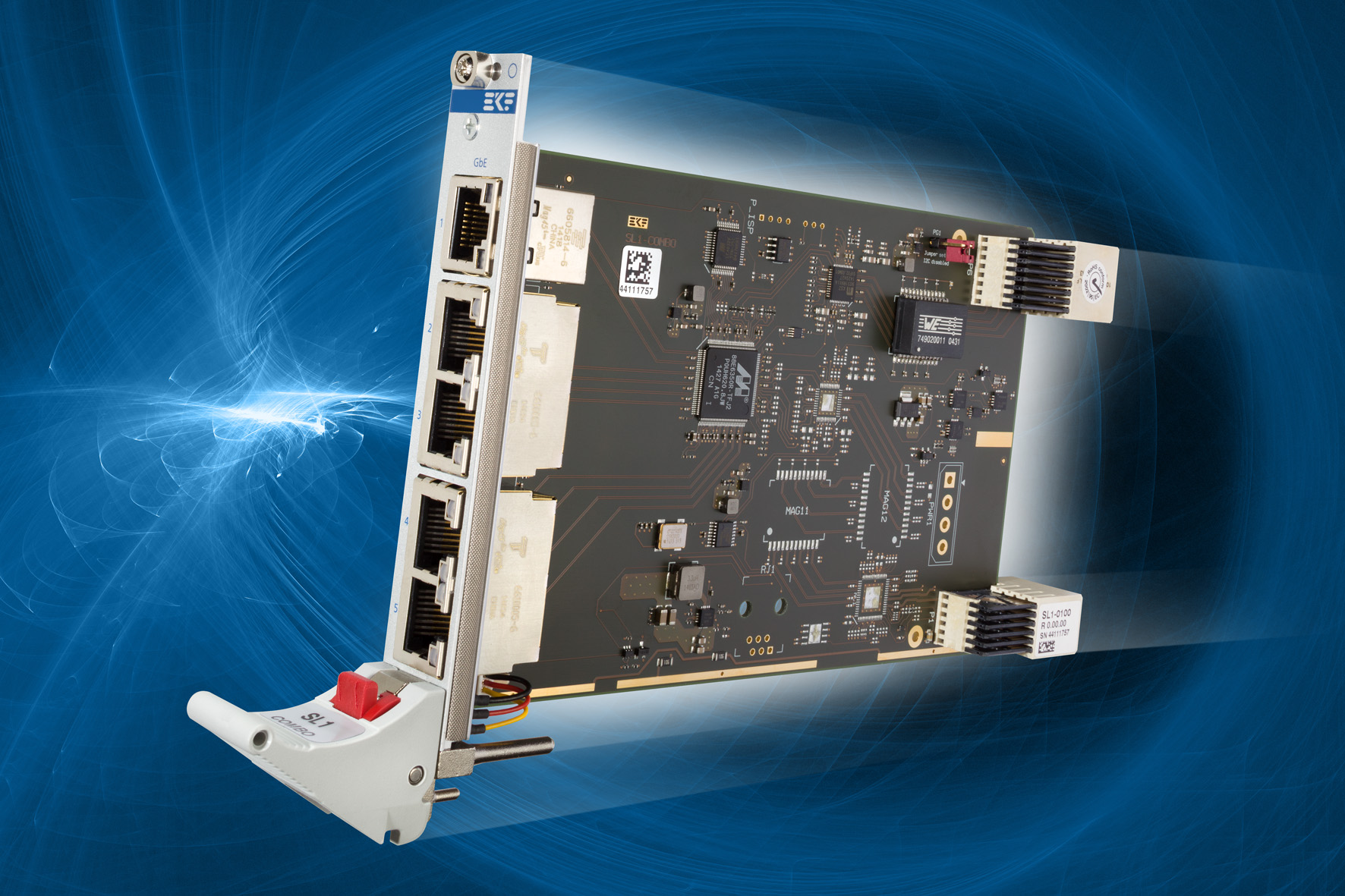

SL1-COMBOはCompactPCI® シリアル用の7ポートイーサネットスイッチの拡張スロットボードです。内蔵のMarvell®88E6350R GbEスイッチはセルフマネージドで豊富な機能を備えています。5つのGbEポートがフロントパネルのRJ45コネクタに、6番目のGbEポートがCompactPCI®シリアルコネクタP6からバックプレーン通信に使用されます。

GbEスイッチの7番ポートに内部接続するIntel® I210-IT Gbイーサネットコントローラ(NIC)が追加できます。NICを使用するには、PCI Express® をイネーブルしたCompactPCI®シリアルバックプレーンスロットが必要です。イーサネットスイッチは、802.1 AVB(オーディオ・ビデオ・ブリッジ方式)やQoS(Quality of Service)のサポートなど多くの機能を提供します。

SL1-COMBOにはMarvell® 88E6350R GbEスイッチが搭載され、イーサネットトランシーバ(PHY)付5ポートと2つのデジタルインタフェース(RGMII)があります。全部で7つのGbEポートがあり、フロントパネルに5つとCompactPCI® シリアルバックプレーンコネクタP6に1つ接続されています。別のもう1つのポートがGbEコントローラに接続されています。

フロントパネルには5つのRJ45マグネティックモジュラージャックがあり、残りの内蔵GbEポートはオンボードマグネティクスモジュールにてアイソレートされ、それぞれにGbE PHYが装備されています。SL1-COMBOは、CompactPCI® シリアル拡張スロットに取付けられるよう設計されています。シングルPCI Express® レーンは、内蔵GbEコントローラでの通信に十分に機能を発揮します。

ページのトップへ


仕様

仕様
モデル名 SL1-COMBO
規格 PICMG® CompactPCI® シリアル規格(CPCI-S.0)拡張カード
シングルサイズEurocard 3U/4HP(100x160mm)
cPCI-SバックプレーンコネクタP1、P5、P6
PCIe® x1対応標準拡張スロットに適当
スタンドアロンオペレーション(オプション)
フロントパネルI/O フロントパネルのGbEポート、RJ45コネクタx5
ノイズ対策用12個のフェライトコア
バックプレーン
I/O(オプション)
内蔵GbE NIC(SL1-0200-COMBO)オプション
PCIe® x1レーンからI210(I211)GbEコントローラ(SL1-0200-COMBO)用CompactPCI® シリアルバックプレーンコネクタP1
GbEバックプレーン通信(オプション)
バックプレーン上の1xGbE用CompactPCI®シリアルバックプレーンコネクタP6(スターファブリック)
イーサネットスイッチ Marvell® 88E6350RベースのGbEスイッチ(5xPHY、2xRGMII)
高性能、ノンブロッキング、Gbイーサネット
最大1K MACアドレス、10KByteのジャンボフレームに対応
非管理ソリューション
ご要望に応じてMarvell® SOHO Switch GUI Softwareによるマネージメント利用可能
イーサネット・
コントローラ(オプション)
GbEスイッチ(SL1-0200-COMBO)に接続のIntel® I210ITまたはI211GbEコントローラ
9.5KBジャンボフレームに対応
ハードウェアタイムスタンプ(1588 IEEE)、802.1AS対応
IEEE 802.1Qav準拠 Audio-Video Bridging(AVB)オプション
IPv4、IPv6、TCP/UDPチェックサムオフロード
ドライバは主要OSに対応
環境・規制 ドイツで設計、製造
ISO9001に基づく品質マネジメントシステム
長期供給可能
堅牢なソリューション
ご要望に応じてコーティング、シーリング、アンダーフィル対応
RoHS指令2002/95/ECに準拠
動作温度:0℃~70℃(通常温度範囲)
要望に応じてインダストリアル仕様温度-40℃~85℃に対応
湿度:5%~95%相対湿度、結露なきこと
標高:-300m~3000m
衝撃15g 0.33ms、6g 6ms
振動1g 5-2000Hz
MTBF 45.8年
EC規則:EN55022、EN55024、EN60950-1(UL60950-1/ IEC60950-1)
