CompactPCI®シリアル•M.2 PCIe/NVMe SSDキャリアボード

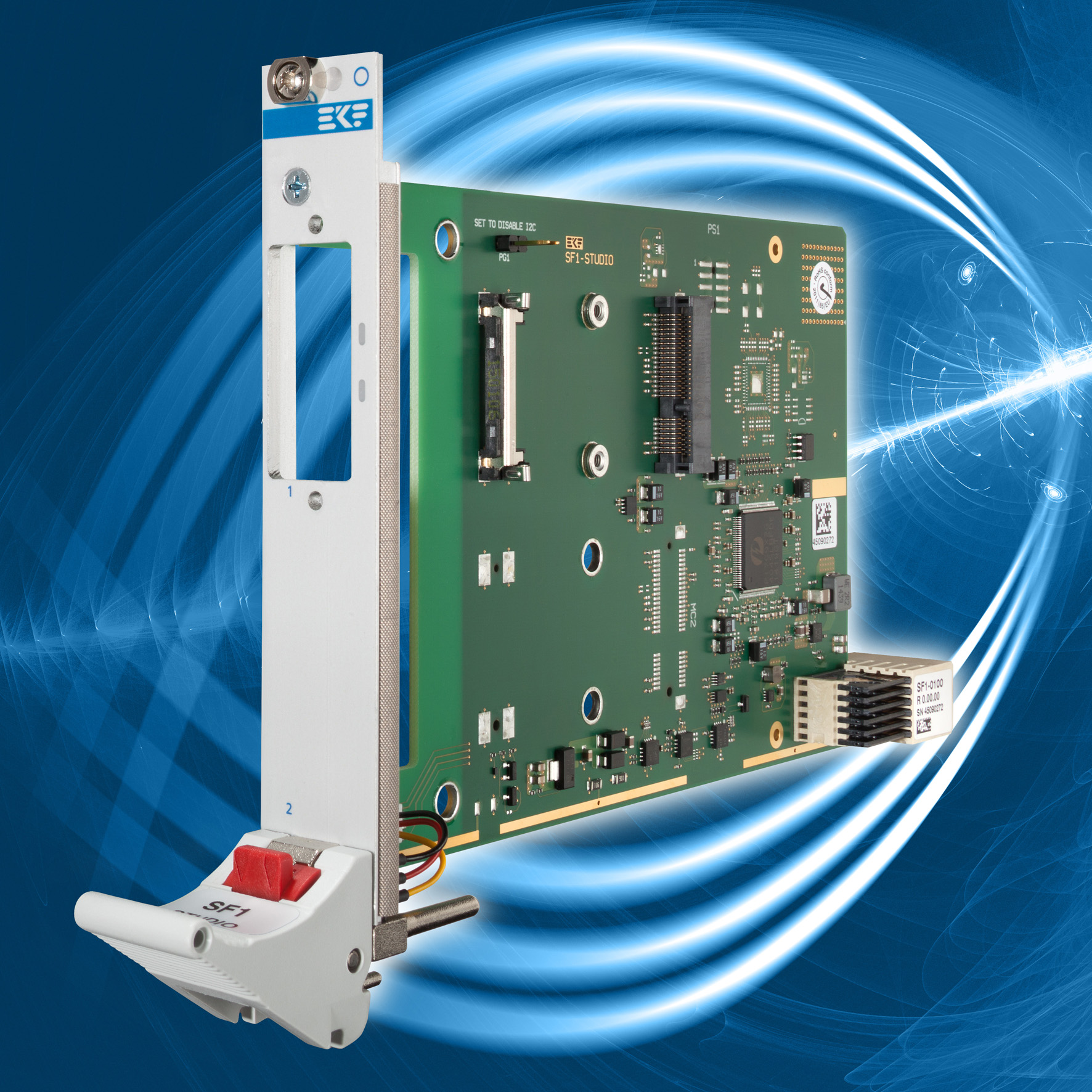

SF1-STUDIO

産業用イーサネット&フィールドバス
モジュールキャリア SF1-STUDIO


TEL:045-331-9201



TOPICS






概要

CompactPCIシリアルキャリアボード(SF1-STUDIO)はリアルタイムインダストリアルイーサネットやフィールドバスのアプリケーションに適した、PCIExpressMiniカード仕様のI/Oアダプタモジュールを最大2つまで実装できます。フロントパネルのI/Oコネクタは4つ利用でき、さまざまな機器やシステムを直接取付けることができます。

SF1-STUDIOは、Hilscherのリアルタイムイーサネットとフィールドバスモジュール用に最適化されています。多くの一般的なプロトコルがサポートされています。イーサネットに関してメザニンモジュールは、EtherCAT、EtherNet/IP、Open-Modbus/TCP、POWERLINK、PROFINET IO、Sercos、VARANで利用できます。また、今やレガシーインターフェースとなりつつある Profibus DP, CANopen, DeviceNet and CC-LinkなどのI/Oモジュールもあります。 ブリッジやルータのようなアプリケーションにも適しています。

SF1-STUDIOは1つのPCIExpress®レーンを必要とし、バックプレーンコネクタP1からオンボードのPCIe Gen2パケットスイッチ(アップストリームポート)に転送されます。3つのダウンストリームポートがPCIe Miniカードソケットと接続されます。また、オンボードUSBホストコントローラがオプションとして用意されています。

SF1-STUDIOには、 PCI-SIG Mini Card electromechanical specification Rev. 2.0準拠の2つのPCIExpress®Miniカードコネクタが装備されており、産業用I/Oモジュールで使用できます。 フロントパネルアセンブリは各I/Oモジュールに対応、相応のコネクタが用意されています。

ページのトップへ


仕様

仕様
モデル名 SF1-STUDIO
内容 規格
PICMG® CompactPCI® シリアル標準(CPCI-S.0)拡張ボード
シングルサイズEurocard 3U/4HP 100x160mm
CPCI-SバックプレーンコネクタP1(拡張スロットPCIe® x1)

PCIExpress®Miniカードコネクタ
2x カードソケット52ピン(SF1-0200-STUDIO)
1x カードソケット52ピン(SF1-0100-STUDIO)
フルサイズ (30x50.95mm)、ハーフサイズ (30x26.8mm)のMiniカードに対応
USB2.0サポート(オプション)
PCIExpress® Gen2サポート
追加フロントI/Oモジュール(ケーブルとコネクタ)配慮のPCB設計
異なる2つのI/OミニカードをフロントI/Oとして実装可能

リアルタイムI/Oモジュール*
EtherCATマスター/スレーブ
EtherNet / IPスキャナ/アダプタ
PCIe Gen2/Gen3に推奨のオプションXMC2.0モジュールコネクタJ15(VITA 61)
オープンModbus / TCPゲートウェイ/スレーブ
POWERLINK制御ノード
PROFINET IOコントローラ/デバイス
Sercosマスター/スレーブ
VARANクライアント
PROFIBUS DPマスター/スレーブ
CANopenマスター/スレーブ
DeviceNetマスター/スレーブ
CC-Linkスレーブ

*SF1-STUDIOは、Hilscher PCIe Mini Card real-time Ethernet & fieldbus modules (www.hilscher.com)に適しています。EKFは、SF1-STUDIOとHilscher Mini Card(s) and front I/O modulesで構成のアセンブリを用意していますのでお問合せください。

規制、環境
ドイツで設計製造
ISO9001認証品質マネジメント
長期供給可能
コーティング、シーリング、アンダーフィルはご要望に応じます
改正RoHS指令(2011/65/EU)準拠
動作温度:-40℃~85℃(インダストリアル温度範囲に対応可能)
保管温度:-40℃~85℃、温度勾配最大5℃/分
湿度:5%~95%RH、結露なきこと
標高:-300m~3000m
衝撃:15g 0.33ms、6g 6ms
振動:1g 5~2000Hz
MTBF:95.9年
EC規制EN55022、EN55024、EN60950-1(UL60950-1 / IEC60950-1)

ページのトップへ


ダウンロード


項目
サイズ
ダウンロード
1.
製品情報(英文)
555KB
PDFファイル
