概要
|

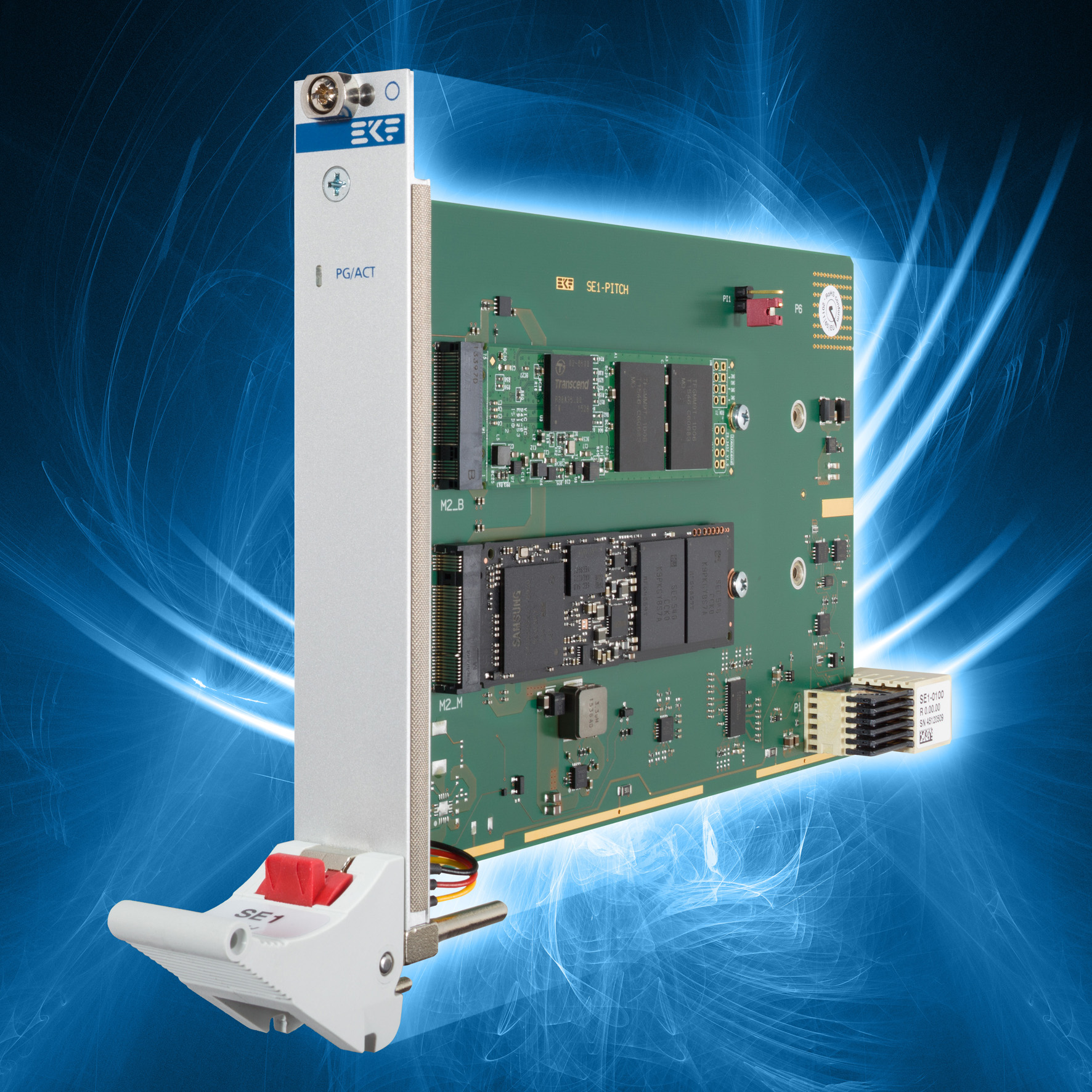

SE1-PITCHはCompactPCI®シリアルシステムの拡張ボードで、SSDモジュール用の2つのM.2ソケットを備えています。M.2ソケットの1つは、優れた転送速度を実現するPCIe x4 Gen3インタフェースを備えたNVMe SSDモジュールに適しています。NVMe SSDは、メインの大容量記憶装置として使用すると、システム全体のパフォーマンスを大幅に向上させることができます。M.2コネクタは、クラシックAHCI SATA SSDに対応することができ、NVMeモジュールのバックアップとして使用できます。
SE1-PITCHはM.2 SSDの22110フォームファクタまでのすべてのモジュールサイズに対応します。それぞれのコネクタには、誤挿入を避けるためPCI Express®M2SpecificationによるNVMeモジュール用としてMキー、SATAモジュール用としてBキーを設けています。NVMe SSDモジュールとして最大の性能を得るためにはPCI Express x4が使用できるスロット(CompactPCI® Expressファットパイプスロット）が必要です。また、SATA SSDモジュールにはSATA バックプレーンサポートが必要です。 |
仕様
| 仕様 | |
|---|---|
| モデル名 | SE1-PITCH |
| 内容 |
PICMG®CompactPCI®シリアル規格(CPCI-S.0) シングルサイズEurocard(3U/4HP)100x160mm CompactPCI®シリアル拡張スロット(PCIExpress®、SATAに対応)に適しています。 CompactPCI®シリアルファットパイプスロットまたは拡張スロットPCIe x4を推奨 PCI Express®x4およびSATA用CompactPCI®シリアルバックプレーンコネクタP1 最適なPCIeシグナルインテグリティへのPCIExpress®Gen3(8GTps)リドライバ 最適なSATAシグナルインテグリティへのSATA 6Gbpsリドライバ PCI-SIG®PCI Express®M.2規格(NGFF)準拠の設計 M.2 NVMe SSDモジュールソケット(Mキー)ピン配列「ソケット3 PCIe x4 SSD」 M.2 SATA SSDモジュールソケット(Bキー)ピン配列「ソケット2 SATA SSD」 M.2ホストコネクタ、Bコード、4.2H（両面モジュール使用可） M.2モジュールサイズ22110、2280、2260、2242、2230、4.2H(両面モジュール使用可) USB3.0フロントパネルコネクタ(注文時オプション) イーサネットRJ45フロントパネルコネクタ(注文時オプション) ドイツで設計・製造 ISO9001に基づく認定品質管理 長期供給可能 堅牢なソリューション(要望に応じてコーティング、シーリング、アンダーフィル対応) RoHS指令準拠 動作温度：0℃～70℃(通常温度範囲) 動作温度：-40℃～85℃(ご要望に応じインダストリアル仕様温度に対応) 保管温度：-40℃～85℃ 湿度：5％～95％相対湿度、結露なきこと 標高：-300m～3000m 衝撃：15g 0.33ms、6g 6ms 振動：1g 5～2000Hz MTBF：218.0年（SE1-0100）、201.1年（SE1-0200） EC規制：EN55022、EN55024、EN60950-1（UL60950-1/ IEC60950-1） |
