CompactPCI®シリアル・M.2 SATA SSDモジュールキャリアボード

SD4-SWEEP

CompactPCI®・M.2 SATA SSDモジュール
キャリアボード SD4-SWEEP


TEL:045-331-9201



TOPICS






概要

SD4-SWEEPは4chのPCI Express®-6Gbps SATAコントローラと4つのM.2 SSD用ソケット搭載のCompactPCI®シリアルシステム用拡張ボードです。現時点では512MBのものがあり、M.2は急速に普及している組込ストレージモジュール規格です。Marvell®SATA3.0コントローラはRAIDまたは非RAID動作が可能です。

SD4-SWEEPはPCIeイネーブルされたCompactPCI®シリアル拡張スロットに実装できます。最適性能を得るためにファットパイプスロットを選択できます。 ハードウェアRAIDがサポートされており、CPU負荷軽減にエンハンスドARMプロセッサが採用、4つのM.2ソケットで、JBODやハードウェアRAIDレベル0/1/10システムを容易に構築できます。

ページのトップへ


仕様

仕様
モデル名 SD4-SWEEP
内容 PICMG®CompactPCI®シリアル規格(CPCI-S.0)
規格 PICMG®CompactPCI®シリアル規格(CPCI-S.0)
シングルサイズEurocard 3U 4HP(100x160mm)
PCI Express®イネーブルされたCompactPCI®シリアル拡張スロットに最適
CompactPCI®シリアルファットパイプスロット(PCIe×8)/拡張スロット(PCIe×4)を推奨
PCI Express®シングル/デュアルレーンリンクのcPCI-SバックプレーンコネクタP1

Marvell®PCI Express®2.0-SATA IIIホストコントローラ
4つの6Gbps SATAポート(3Gbpsと1.5Gbpsに対応)
ネイティブコマンドキューイング
ハードウェアRAID 0/1/10
暗号方式、On-the-fly AES encryption 256/128ビット
AHCIドライバサポート
SSD/HDD自動階層化用Marvell HyperDuoテクノロジー

PCIe®M.2仕様(別名NGFF)に基づいた設計
内蔵M.2 SSDモジュール(別売品)を最大4台までサポート
M.2モジュールサイズ2280、2260、2242、標準Key IDはB-M
M.2ホストコネクタ Key IDはB、4.2H(両面モジュール可)
SATA SSD用ソケット2ピンアウト(コンフィグピン0000)
多様なM.2 SSDが利用可能(例.Intel, Micron, Samsung)
デュアル/トリプル/クワッドデバイス構成対応のハードウェアRAIDオプション
環境・規制 ドイツで設計、製造
ISO 9001に基づく認証品質管理
長期供給可能
堅牢なソリューション(ご要望に応じてコーティング、シーリング、アンダーフィル対応)
RoHS指令準拠
動作温度:0℃~70℃(通常温度範囲)
要望に応じて動作温度:-40℃~85℃(インダストリアル仕様温度)対応可能
保存温度:-40℃〜 85℃
湿度:5%~95%相対湿度、結露なきこと
標高:-300m~3000m
衝撃:15g 0.33ms、6g 6ms
振動:1g 5~2000Hz
MTBF:82.8年
EC規則:EN55022、EN55024、EN60950-1(UL60950-1/ IEC60950-1)

ページのトップへ


ダウンロード

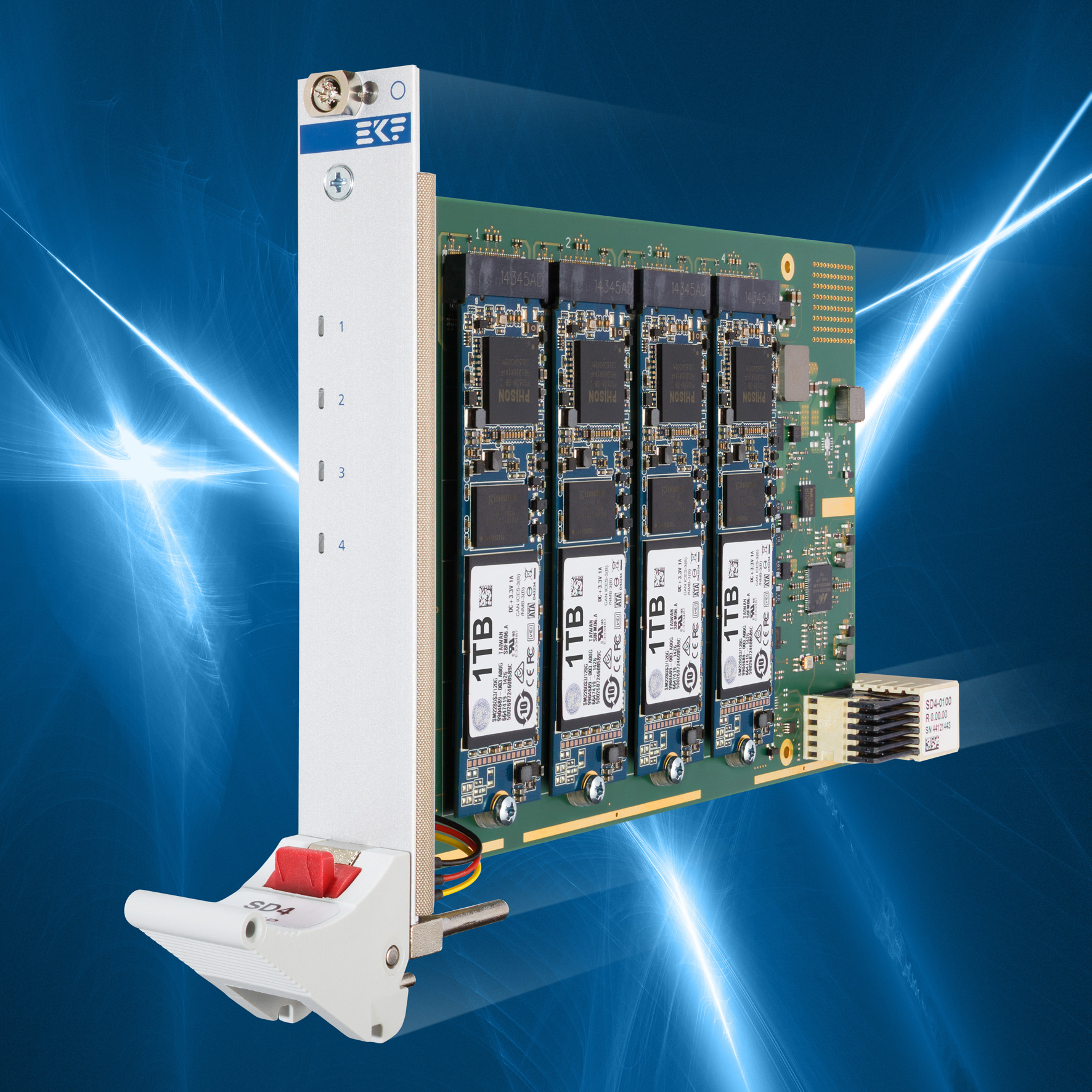

sd4_halboffen_ssd_15x15


項目
サイズ
ダウンロード
1.
製品情報(英文)
473KB
PDFファイル
2.
スマートソルーション(英文)
6950KB
PDFファイル
