SD3-GLISS

CompactPCI®シリアル•mSATA SSD
モジュールキャリアボード SD3-GLISS


TEL:045-331-9201



TOPICS










概要

SD3-GLISSは、CompactPCI®シリアル規格の拡張ボードで、4チャンネルのPCIExpress®-SATA 6GbpsコントローラとmSATA SSD用の4つのオンボードソケットを備えています。 mSATAは、現時点で最大1TB容量が利用可能な一般的な組込みストレージモジュールのフォームファクタです。Marvell®SATA 3.0コントローラでRAID/非RAID動作が可能です。

SD3-GLISSはPCIeイネーブルされたCompactPCI®シリアル拡張スロットに実装できます。最適性能のためにファットパイプスロットを選択することができます。ハードウェアRAID操作に対応、ARMアーキテクチャに基づくプロセッサを採用、ホストCPUの負荷を軽減します。SD3-GLISSの4つのmSATAソケットで、JBOD/ハードウェアRAIDレベル0/1/10システムを容易に構築できます。

ページのトップへ


仕様

仕様
モデル名 SD3-GLISS
内容 PICMG®CompactPCI®シリアル標準(CPCI-S.0)
筐体規格 シングルサイズユーロカード3U 4HP(100x160mm)
規格 PCI Express®イネーブルされたCompactPCI®シリアル拡張スロットに最適
CompactPCI®シリアルファットパイプスロット(PCIe×8)または拡張スロット(PCIe×4)を推奨
PCI Express®、シングル/デュアルレーンリンク用CompactPCI®シリアルバックプレーンコネクタP1

Marvell® PCIe2.0-SATA IIIホストコントローラ
4台のSATA6Gbpsインタフェースポート(3Gbps/1.5Gbpsを下位互換)
ネイティブコマンドキューイング
ハードウェアRAID 0/1/10
暗号方式、On-the-fly AES encryption 256/128ビット
AHCIドライバサポート

最大4台までのmSATA SSDモジュールに対応(別途ご注文)
ハーフ、フルサイズで利用可能
Intel、Micron、Samsung等のメーカーのmSATA SSDが利用可能
ハードウェアRAIDソリューション
環境・規制 ドイツで設計、製造
ISO9001認証済品質管理システム
長期供給可能
堅牢なソリューション(ご要望に応じてコーティング、シーリング、アンダーフィル対応)
RoHS指令準拠
動作温度:0℃~70℃
要望に応じてインダストリアル仕様、-40℃~85℃に対応可能
保存温度:-40℃~+ 85℃
湿度:5%~95%相対湿度、結露なきこと
標高:-300m~3000m
衝撃:15g 0.33ms、6g 6ms
振動:1g 5~2000Hz
MTBF:82.8年
EC規則:EN55022、EN55024、EN60950-1(UL60950-1/ IEC60950-1)

ページのトップへ


ダウンロード

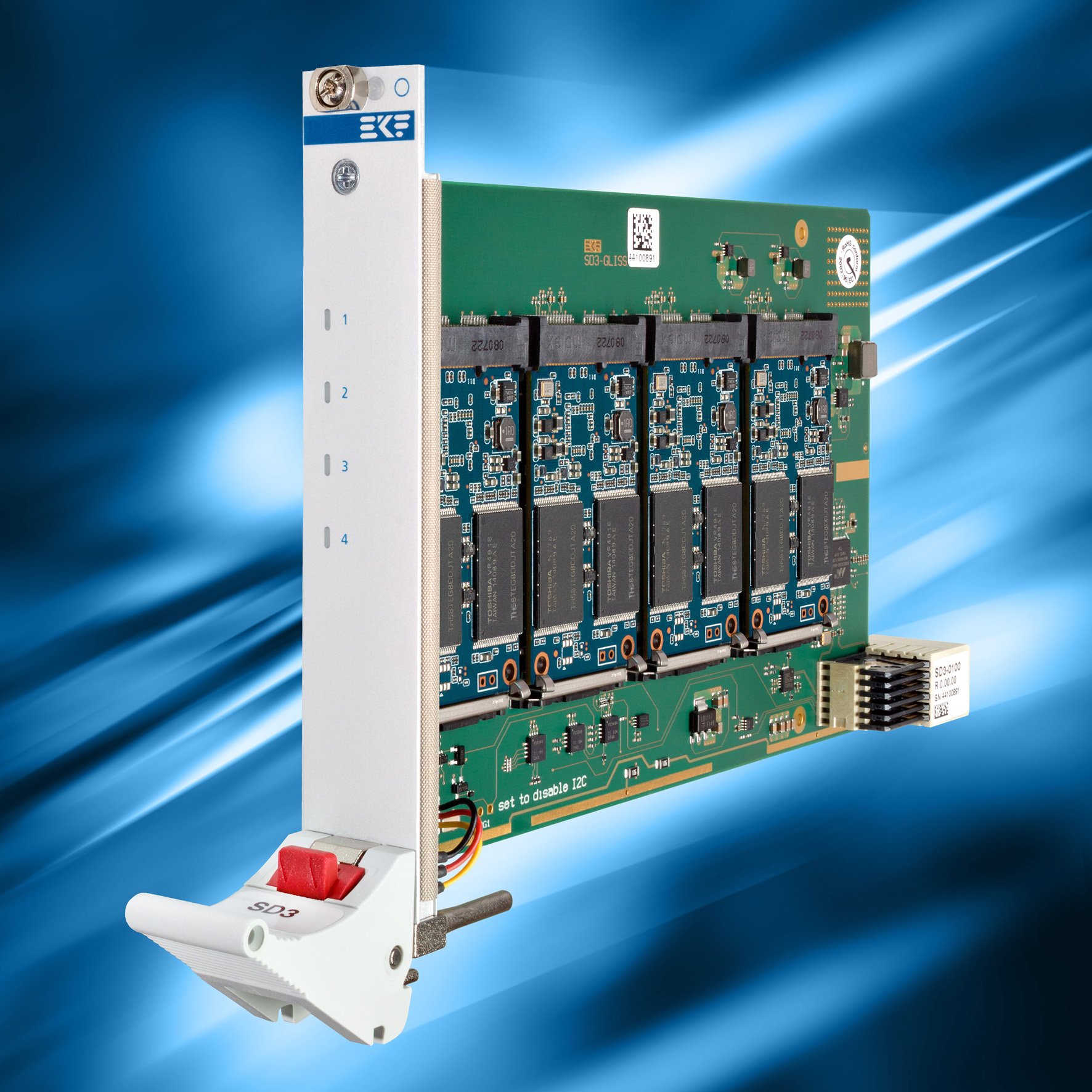

sd3_halboffen_15x15
