SD1-DISCO

CompactPCI®シリアル SATA ドライブキャリア

SD1-DISCO

CompactPCI®シリアル SATA ドライブキャリア SD1-DISCO


TEL:045-331-9201



TOPICS









概要

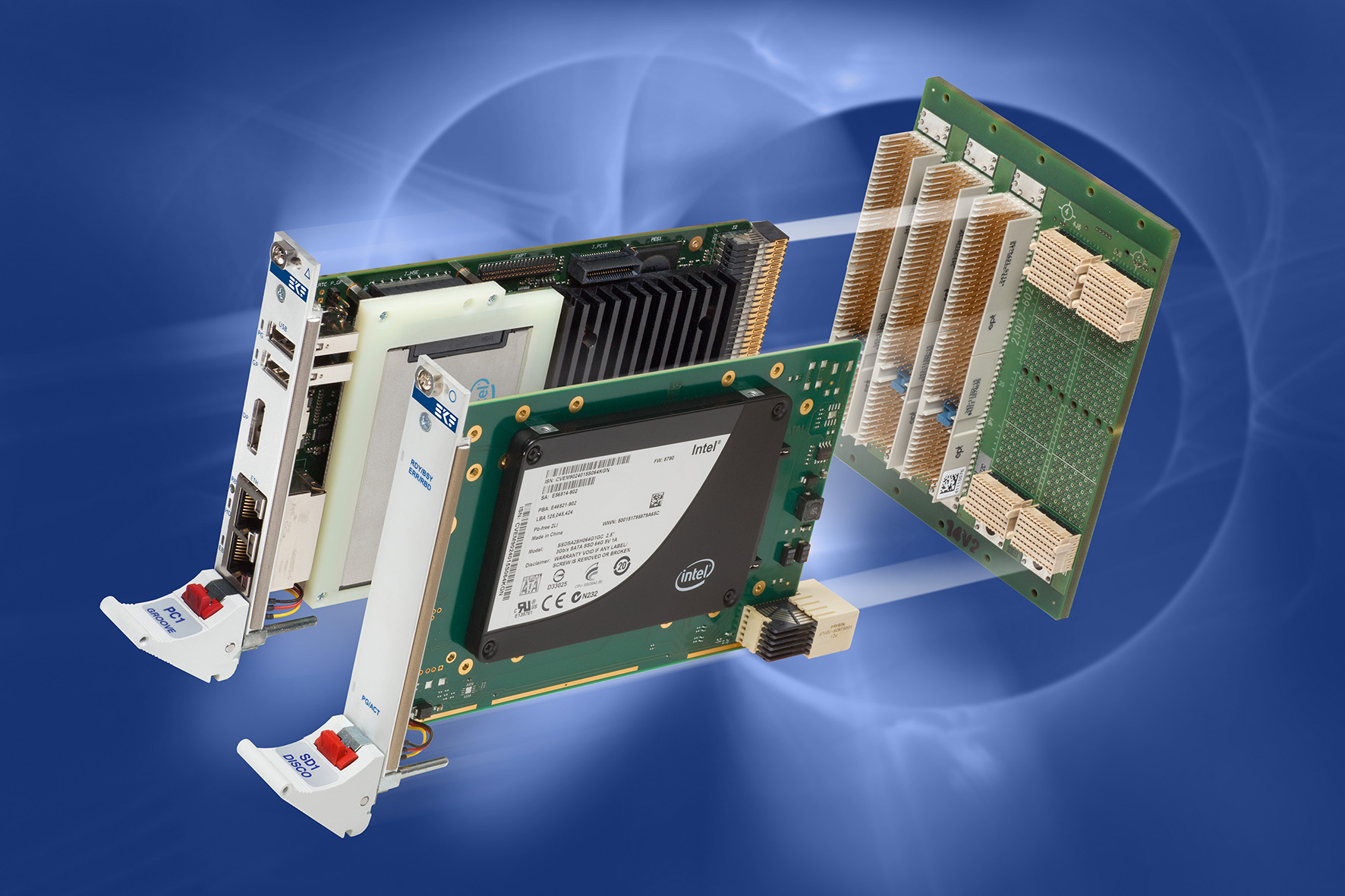

SD1-DISCOはCompactPCI®シリアル規格の拡張ボードで、バックプレーンコネクタP1からのSATAで制御し2.5インチのSATAドライブを収納できます。

また最適な通信品質のためにSATA 6G Redriverを採用しています。最大の性能発揮にはSSDが推奨されます。JBODやRAIDシステムが、2台かそれ以上で構成可能です。

ページのトップへ


仕様

仕様
モデル名 SD1-DISCO
内容 CompactPCI®シリアル SATA ドライブキャリアボード
規格 PICMG®CompactPCI®シリアル規格(CPCI-S.0)
SATA対応バックプレーンコネクタP1装備の拡張ボード
2.5インチSATAドライブ用キャリアボード*
CPCI-Sバックプレーン1つでSD1-DISCO8枚まで対応
2.5インチSATA SSD/HDD選択可能(最大電力12V/0.75A、5V/2.0A、3.3V/2A)
HighSpeed対応にはSSD、大記憶容量にはHDDを推奨
オンボードSATA 6G Redriver(SATA 3G/1.5G準拠)
フロントパネルのSATA動作LED
RAIDまたは非RAID動作に適しています
オンボードUSB3.0ソケット(2.5インチSSDと利用可能)オプション**
CompactPCI®はシリアルバックプレーン(ハイブリッド、初期のタイプ)を利用できます
CompactPCI®シリアルシステムスロットコントローラーSC1-ALLEGRO(CPUボード)に適しています
CompactPCI PlusIO®システムスロットコントローラPC3-ALLEGRO(CPUボード)に適しています
堅牢なソリューション(コーティング、シーリングご要望に応じます)
RoHS準拠
MTBF 122.8年

*  SATA有効化したCompactPC® シリアル拡張ボードバックプレーンスロットが必要
** USBを有効化したCompactPCI® シリアル拡張
ードバックプレーンスロットが必要

ページのトップへ


ダウンロード

SD1-DISCO w. on-Board 2.5-Inch SATA SSD


項目
サイズ
ダウンロード
1.
製品情報(英文)
1090KB
PDFファイル
