CompactPCI®シリアルCPUボード

SC5-FESTIVAL

CompactPCI®シリアルCPUボード
SC5-FESTIVAL


TEL:045-331-9201



TOPICS








概要

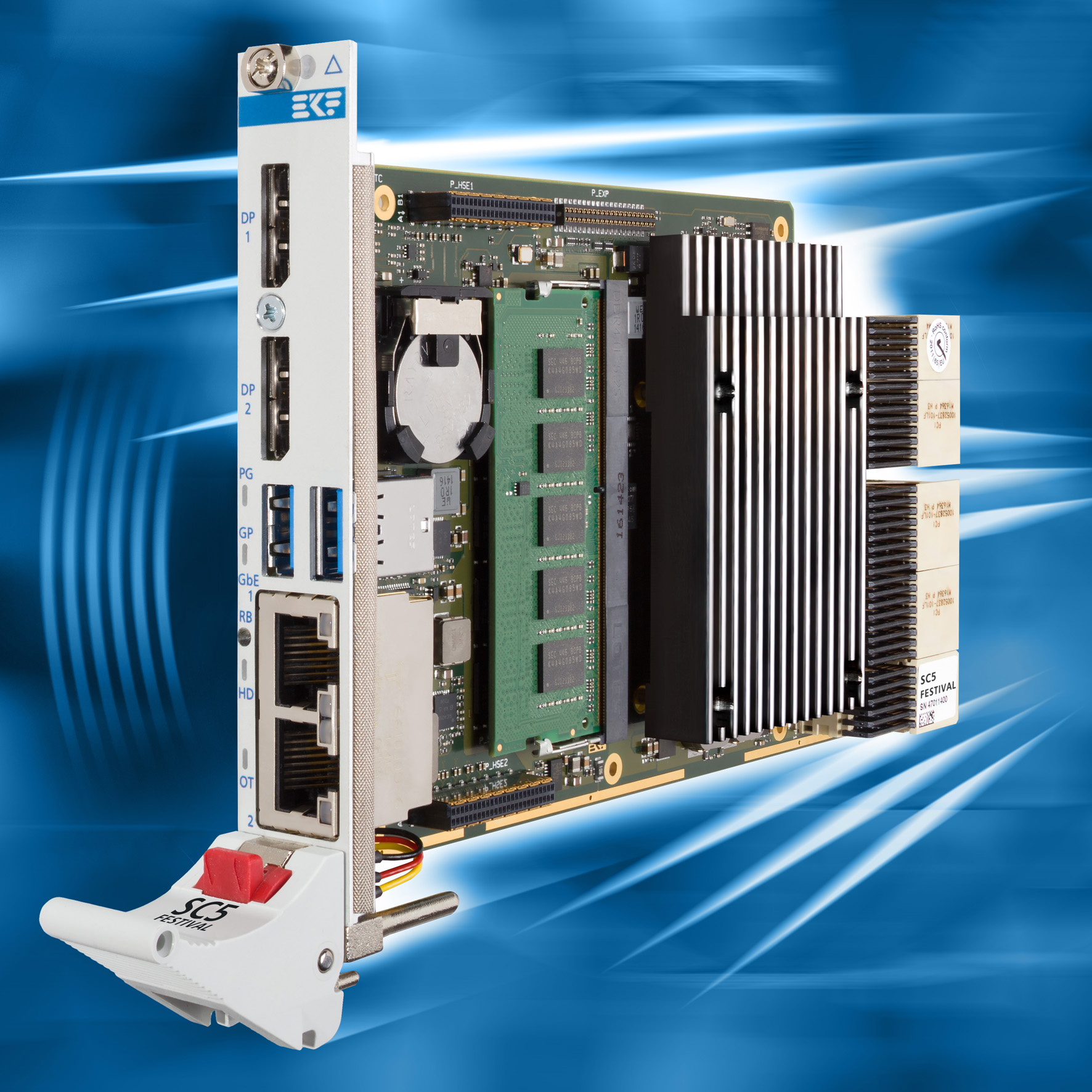

SC5-FESTIVALは、高性能な4HP/3U CompactPCI®シリアルCPUボードで、Intel®Xeon®E3ファミリモバイルワークステーションプロセッサ(Kaby Lake Haloプラットフォーム)を搭載しています。 拡張面では、第7世代Intel®Core™Kaby Lakeプロセッサでも利用できます。前面パネルには、2xイーサネット、2xUSB3.0、2xDisplayPortコネクタが装備されています。 さらにオプションで2つまでの前面パネルからUSB Type-Cが利用でき1つを(3番目の)DisplayPortで使用できます。オンボードの大容量ストレージは、ロープロファイルメザニンボードになっており、2つのM.2 SSDモジュールを実装できます。M.2ソケットのうち1つは、高速NVMe(PCIe Gen3 x4)モジュールに適し、もう1つは低コストのSATA M.2 SSDに適します。

SC5-FESTIVALにはECC対応の最大32GB低消費電力RAMが搭載されます。堅牢なアプリケーションに最大16GBのハンダ付メモリが提供され、DDR4 ECC SO-DIMMソケットで16GBメモリが利用できます。Xeon® E3-1500 v6シリーズには、I/O(PCIExpress®、SATA、USBなど)のスピードの最大化にCM238モバイルPCHが搭載されています。バックプレーンの利用には22のPCIeレーンが、ローカルメザニン拡張に最大8レーンが利用できます。SC5-FESTIVALにはオンボードのSATAハードウェアRAIDコントローラが搭載されており、CompactPCI®シリアルバックプレーンで大容量ストレージソリューションを実現します。オプションでバックプレーンコネクタP6(ロープロファイルメザニンボード)からて最大8つのイーサネットポートを使用できます。

SC5-FESTIVALには、高速伝送用コネクタが装備され、オプションのロープロファイルメザニンモジュール(4HP幅に収納可能)や8HPさらに12HP用サイドボードと組合わせて使用できます。コネクタHSE1とHSE2は、PCI Express®Gen3とSATA 6Gに必要な高速コネクタです。ソケットEXPは、HD Audio, LPC等のレガシー入出力で使用され、メザニンモジュールを多く必要としません。コネクタ全てはで9.5mm(C4*シリーズ、S20、S40)、10.8mm(S60、S80)、18.7mm(SC*サイドボード 8HP)の基板高さに対応します。

HSE1は、CM238 PCHのフレキシブル高速チャンネルにより、4x PCIe、4x SATA、2x PCIe + 2x SATAなどに設定できます。HSE1をSATA用に設定の時、SC5-FESTIVALは、C47-MSATA(デュアルmSATAキャリア)やC48-M2(デュアルM.2 SATAソケット)などの低コストSSD大容量メザニンモジュールと組み合わせ出来ます。高性能NVMe SSDメザニンモジュール(S20/40/60)の場合、HSE1はPCIe x4として設定する必要があります。HSE2は4x PCIeに、また3番目のDisplayPortビデオ出力に割り当てられます。S20とS60はHSE1のみの対応ですが、S40とS80メザニンモジュールはHSE1とHSE2の両方に対応しています。

ページのトップへ


仕様

仕様
モデル名 SC5-FESTIVAL
規格 CompactPCI®シリアル(PICMG®CPCI-S.0)CPUボード
シングルサイズEurocard(100x160mm)
取付高さ3U
フロントパネル幅4HP(オプションのメザニンボード取付で8HP/12HP)
標準システム構成(2x USB3、2x DisplayPort、2x イーサネット)前面パネル
PCI Express®Gen3、SATA 6G、USB3.0、イーサネットでのバックプレーン通信
ローカルメザニン拡張オプション、市販製品やカスタム特定ボードに対応
プロセッサ Intel®Kaby Lake-Hモバイルプラットフォーム(ECC付)(CM238モバイルワークステーションPCH)
Intel®Xeon®プロセッサE3 v6ファミリー(モバイルワークステーション)
Xeon E3 1505M v6 • 3/4GHz • 8M • 4C/8T • DDR4 2400 ECC • 45/35W • GT2 - P530
Xeon E3 1505L v6 • 2.2/3GHz • 8M • 4C/8T • DDR4 2400 ECC • 25W • GT2 - P530
Xeon E3 1501M v6 • 2.9/3.6GHz • 6M • 4C/8T • DDR4 2400 ECC • 45/35W • GT2 - P530
Xeon E3 1501L v6 • 2.1/2.9GHz • 6M • 4C/8T • DDR4 2400 ECC • 25W • GT2 - P530
第7世代Intel®Core™モバイルプロセッサ
i3 7100E • 2.9GHz • 3M • 2C/4T • DDR4 2400 ECC•35W • GT2 - 530
i3 7102E • 2.1GHz•3M • 2C/4T • DDR4 2400 ECC • 25W • GT2 - 530
ファームウェア Phoenix® UEFI とCSM*
EKFによりカスタマイズ可能
セキュアブートおよびメジャーブートに対応(Microsoft®の要件すべてに適合 )
Windows®やLinuxや他のOS(含RTOS)に対応

*CSM(コンパチビリティサポートモジュール)は、レガシーBIOS環境をエミュレートし、DOS、32ビットWindows
 や一部のRTOSのようなレガシーOSをブートします。

メモリ 内蔵メモリーコントローラ最大32GB DDR4 2400 ECC + ECC
DDR4+ECC半田付メモリ最大16GB
DDR4+ECC SO-DIMMメモリモジュールソケット(最大16GB)
グラフィックス HDグラフィックスエンジン、3つの独立シンメトリックディスプレイ
3D HWアクセラレーションDirectX12、OpenCL 2.x、OpenGL 4.3/4.4、ES 2.0
HWビデオデコード/エンコードHEVC10b 10ビット、VP9 10ビット、JPEG
HDR(高ダイナミックレンジ)Rec. 2020ワイドカラーガマット
コンテンツ保護
ULTRA HD PREMIUMコンテンツ再生
フロントパネルオプション:Dual DisplayPort(DP)コネクタ
ロープロファイルメザニンボカードのType-Cコネクタからの3番目DisplayPortのオプション
最大解像度4096 x 2304(60Hz)全てのDisplayPort、1920×1200(VGA)
DisplayPort™1.2 Multi-Stream Transport(MST) - デイジーチェーン接続
シングルDPコネクタでMSTモード最大解像度2880x1800@60Hz(2ディスプレイ)、2304x1440@60Hz(3ディスプレイ)
オーディオ(3つの独立オーディオストリーム)
チップセット Intel®CM238モバイルワークステーションプラットフォームコントローラハブ(PCH)
PCIe Gen3 8GT/s
SATA 6G
USB3
イーサネット
LPC、オーディオ、レガシー
オンボード・ビルディング・ブロック 追加オンボードデバイス、PCIe®ベース
1xイーサネットコントローラIntel®I210IT
1xイーサネットPHY Intel®I219LM
IEEE1588-2008高精度時間プロトコル(PPS、PPM信号含む)に対応
CPU低消費電力にARMアーキテクチャ採用のSATA 6G RAIDコントローラMarvell® 88SE9230
セキュリティ 高信頼のプラットフォームモジュール
最高レベルの認証プラットフォームプロテクションとしてTPM2.0を搭載
Infineon Optiga™ SLB9665暗号プロセッサ
TCG2.0仕様に準拠
AESハードウェアアクセラレーション対応(Intel® AES-NI)
フロントパネルI/O(4HP) 2xイーサネット(RJ45)(1= PCH&I219LM - iAMT、2= I210IT)
2x DisplayPort(HDグラフィックスエンジンから、mDPレセプタクルコネクタ、標準ラッチ式DPレセプタクル)
2x USB3.0
オプションで2x Type-C USB 3.1 Gen1(フロントパネルI/O付ロープロファイルメザニンボードが必要)
Locking Connector Spec. Rev. 1.0準拠Type-Cロックプラグ(デュアルスクリュー)に対応
オプションでDisplayPort AltモードつきType-Cコネクタ(3番目のビデオモニタ出力)
CompactPCI®シリアル
バックプレーンリソース
PICMG® CPCI-S.0 CPUボード&システムスロットコントローラ
16x PCIe Gen3 8GT/s(Intel®Xeon®またはCore™CPUから直結のファットパイプスロット2つに8レーン2リンク)
6xPCIe Gen3 8GT/s (拡張スロット用6リンクx1)
2x SATA 6G(CM238 PCHから)
4x SATA 6G(Marvell®ハードウェアRAIDコントローラ)
5x USB2.0、3x USB3.0(CM238 PCHから)
オプションの8x イーサネット(Marvell 88E6390 イーサネットスイッチではロープロファイルメザニンボードが必要)
拡張 ローカル拡張用メザニンサイドボードコネクタ
ロープロファイルメザニンモジュール(4HP F/P)とサイドボード(8HP F/P)利用可能
P-EXP - レガシー(PCHから)
P-HSE1 - 4x SATA 6G、4x PCIe(CM238 PCHから)、1x USB3に設定可能
P-HSE2 - 4x PCIe(CM238 PCHから)および3番目のDisplayPort(CPUから)

4HP ロープロファイルメザニンモジュールオプション:
C47-MSATAメザニンモジュール - 2x mSATA SSDソケット
C48-M2メザニンモジュール - 2x M.2 2280 SATA SSDソケット
S20-NVMEメザニンモジュール - 1x M.2 2280 NVMe SSDソケット、1x Type-C USB F/Pコネクタ
S40-NVMEメザニンモジュール - 1x M.2 2280 NVMe SSDソケット、1x M.2 2280 SATA SSDソケット、2x Type-C USB F/Pコネクタ(DisplayPort Altモード用に1コネクタ有効)
S80-P6メザニンモジュール - 1x M.2 2280 NVMe SSDソケット、P6バックプレーンコネクタ(TSN/AVBスイッチベースのソリューション)経由8x イーサネット
カスタム仕様ストレージとI/Oメザニンモジュールの設計

8HP/12HPメザニンボードオプション
多種サイドボードが利用可能(基本2.5インチSATA SSD用キャリア)、SCS-TRUMPETが一例
カスタム仕様ボード設計 -  I/Oとストレージ
環境・規制 産業用、物流、測量、計装用アプリケーションに最適
ドイツで設計製造
ISO9001認証済品質管理システム
長期供給可能
堅牢なソリューション
要望に応じてコーティング、シーリング、アンダーフィル対応
アプリケーションの長期サポート
RoHS指令準拠
動作温度:0℃~70℃
ご要望に応じてインダストリアル温度範囲温度:-40℃~85℃に対応
保管温度:-40℃~85℃、温度勾配最大5℃/分
湿度:5%~95%相対湿度、結露なきこと
標高:-300m~3000m
衝撃:15g 0.33ms、6g 6ms
振動:1g 5~2000Hz
MTBF:11.9年
EC規制:EN55022、EN55024、EN60950-1(UL60950-1/ IEC60950-1)
RTOS用BSPとドライバ LynxOSの - お問合せください
On Time RTOS-32 -お問合せください
OS-9 - お問合せください
QNX 4.x, 6.x - お問合せください
Real-Time Linux (RT Patch) - お問合せください
RTX - お問合せください
VxWorks 5.5 & 6.9 - お問合せください
VxWorks 7.0 - 開発中
他OS - お問合せください
