CompactPCI®シリアルCPUボード

SC3-LARGO

CompactPCI®シリアルCPUボード
SC3-LARGO


TEL:045-331-9201



TOPICS








概要

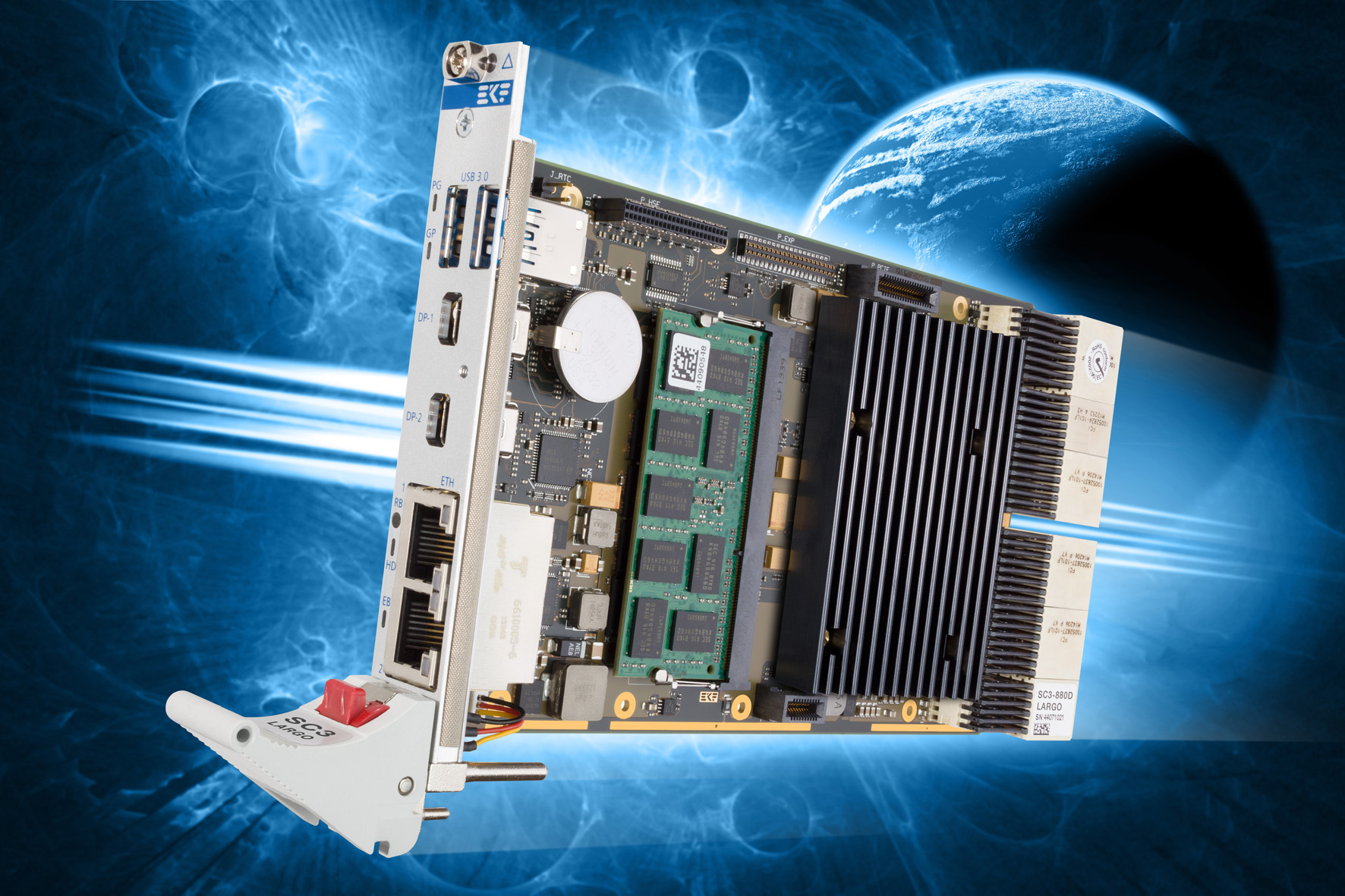

SC3-LARGOは、第5世代のIntel®Core™モバイルプロセッサ(Broadwell-H 4コア)搭載の高性能4HP/3U CompactPCI®シリアルCPUボードです。前面パネルには、2xイーサネット、2xUSB3.0、マルチストリームトランスポート(MST)用DisplayPort1.2規格準拠の2x mDPコネクタがあります。ローカル拡張メザニンボードが追加I/Oで利用可能です。

ECC対応低消費電力RAMが最大24GBまで搭載できます。堅牢なアプリケーション用に最大8GBまでのハンダ付メモリと、DDR3 ECC SO-DIMMソケットで最大で16GBのメモリが利用できます。オンボードSATA 6G RAIDコントローラでは、CompactPCI®シリアルバックプレーンから大容量ストレージソリューションを実現します。ロープロファイルSSDメザニンモジュールがオンボードで利用できます。

SC3-LARGOにはメザニンボード取付用の各種ローカル拡張コネクタがあります。多様な拡張ボードが用意されており、レガシーI/OやPCI Express®接続のSATA、USB 3.0、イーサネットなどのI/Oコントローラと第3映像出力で利用できます。

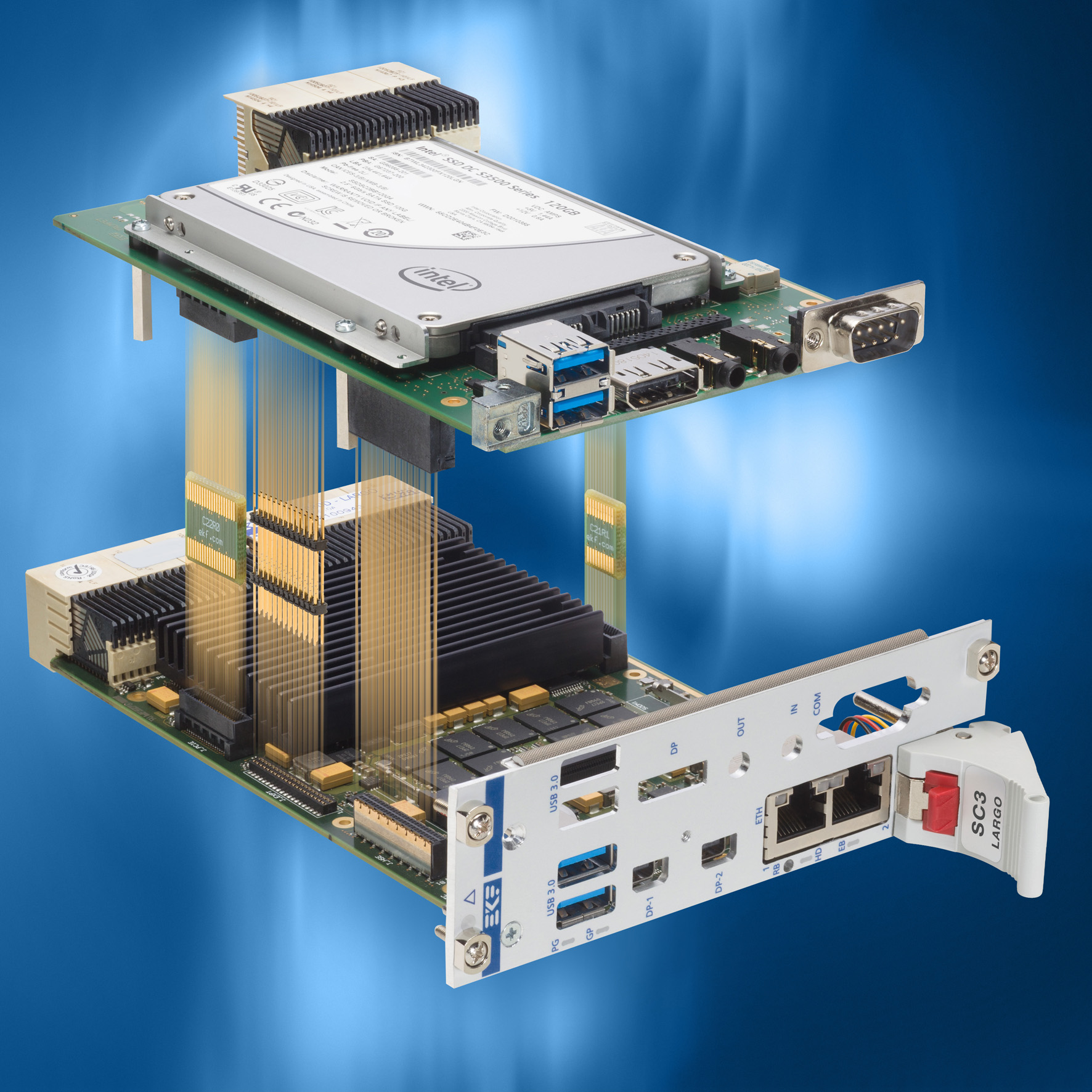

多くのメザニンボードは2.5インチドライブを搭載できます。通常SC3-LARGOと組合せのサイドボードでは8HP幅となります。MicroSATAやmSATA SSD等のロープロファイルのメザニン大容量ストレージがSC3-LARGOの4HP幅で利用できます。

ページのトップへ


仕様

仕様
モデル名 SC3-LARGO
規格 CompactPCI®シリアル(PICMG®CPCI-S.0)CPUボード
シングルサイズEurocard(100x160mm)
取付高さ3U
前面パネル幅4HP(オプションのメザニンボードで8HP/12HP)
前面パネルコネクタ通常構成(2xUSB3.0、2xmDP、2xイーサネット)
バックプレーンのPCI Express® Gen3、SATA6G、USB3.0、イーサネットでのデータ通信
ローカルメザニン拡張オプション(サイドボード)、民生品、カスタム特注ボードに対応
プロセッサ 第5世代Intel®Core™CPU(BroadwellマイクロアーキテクチャH)
i7-5850EQ、4コア、2.7GHz(TB3.4GHz)、47/37W TDP/cTDP、GT3e-6200 Intel®Iris™Proグラフィック1GHz、6MB LLC
i7-5700EQ、4コア、2.6GHz(TB3.4GHz)、47/37W TDP/cTDP、GT2-5600 Intel®HDグラフィックス1GHz、6MB LLC
ファームウェア Phoenix® UEFI とCSM*
EKFによりカスタマイズ可能
セキュアブートおよびメジャーブートに対応(Microsoft®の要件すべてに適合 )
Windows®やLinuxや他のOS(含RTOS)に対応

*CSM(コンパチビリティサポートモジュール)は、レガシーBIOS環境をエミュレートし、DOS、32ビットWindows
 や一部のRTOSのようなレガシーOSをブートします。

メモリ 最大24GB DDR3L1600+ECCメモリコントローラ
最大8GB DDR3L+ECCハンダ付メモリ
最大16GB DDR3L+ECC SO-DIMMメモリモジュールソケット
パフォーマンス評価 PassMark8.0性能試験(Windows8.1/64、16GB RAM、C47-MSATAメザニンSSDストレージモジュール)
SC3-630D(i7-5700EQ):PassMarkレーティング2975、CPUレーティング8620
SC3-830D(i7-5850EQ):PassMarkレーティング3271、CPUレーティング9167
グラフィックス HDグラフィックスエンジン、3つの独立シンメトリックディスプレイ
3DハードウェアアクセラレーションDX11.1、OpenCL1.2、OpenGL4.3、ES2.0
HWメディアアクセラレーション DXVA2、VAAPI
HWビデオデコードH264、SVC、AVC、MVC、MPEG-2、MJPEG、JPEGラージフレームに対応、VC-1、VP8
HWビデオエンコードH264、SVC、AVC、MVC、MPEG-2
コンテンツ保護PUMA、PAVP、HDCP
前面パネル:mDPコネクタx2またはVGAコネクタx1が選択可能
メザニンボードで3番目のDisplayPortコネクタ
DisplayPort1.2Multi-Stream Transport(MST) - デイジーチェーン接続
最大解像度4096 x 2304(60Hz)全てのDisplayPort、1920×1200(VGA)
4K解像度(24Hz)でBlu-ray再生に対応
オーディオシステム
チップセット Intel® QM87 (Lynx Point)プラットフォーム・コントローラー・ハブ(PCH)
8×PCIe Gen2 5GT/s
6xSATA 6G
10xUSB2.0、4xUSB3.0
LPCバス、オーディオ、レガシーデバイス
オンボード・ビルディング・ブロック 追加型PCIe®ベースの内蔵型デバイス
3xイーサネットコントローラIntel® I210IT
1xイーサネットPHY Intel® I217LM
IEEE1588-2008高精度時間プロトコル(PPS、PPM信号含む)に対応
PCIe Gen2パケットスイッチ16レーン16ポート PLX PEX8618
CPU低消費電力にARMアーキテクチャ採用SATA 6G RAIDコントローラMarvell® 88SE9230
セキュリティ 高信頼のプラットフォームモジュール
最高レベルの認証プラットフォームプロテクションとしてTPM2.0を搭載
Infineon Optiga™ SLB9665暗号プロセッサ
TCG2.0仕様に準拠
第5世代プロセッサシリーズ(Intel® AES-NI)による、AESハードウェアアクセラレーション対応
フロントパネルI/O(4HP) 2xイーサネット(RJ45)(1= PCH&I217LM - iAMT、2= I210IT)
2x DisplayPort(プロセッサ内蔵HDグラフィックスエンジンから、mDPレセプタクル、オプションでケーブルコネクタリテーナが利用可能)
2×USB3.0
CompactPCI®シリアル
バックプレーンリソース
PICMG® CPCI-S.0 CPUボード&システムスロットコントローラ
16x PCIe Gen3 8GT/s(Intel® Core™ CPUから直結のファットパイプスロット2つに2リンクx8)
6xPCIe Gen2 5GT/s (拡張スロット用6リンクx1)
3x SATA 6G(PCHから)
4x SATA 6G(Marvell®ハードウェアRAIDコントローラ)
4x USB2.0、2x USB3.0(PCHから)
2x イーサネット(I210ITネットワークコントローラ)
拡張 拡張用メザニンボードコネクタ
P-EXP - USB2.0、レガシーデバイス(PCHから)
P-DP3 - 3番目のDisplayPortビデオ(Intel® Core™ CPUから)
P-HSE - 3×SATA 6G、4×USB2.0(PCHから)
P-PCIE - PCIe® Gen2 5GT/s 1リンク×4レーン(内蔵PCIe® スイッチから)

4HPロープロファイルメザニンモジュール(オプション)
CFAST™カード用C41-CFASTメザニンモジュール
SATA1.8インチSSD用C42-SATAメザニンモジュール
デュアルmSATA SSD用C47-MSATAメザニンモジュール
トリプルM.2/NGFF SATA SSD2230 - 2280サイズ用C48-M2メザニンモジュール
特注でのモジュール設計

8HP/12HPメザニンボード(オプション)
SCS-TRUMPET - 3番目のDisplayPort F/Pコネクタ、RS-232、2xUSB3.0、内蔵2.5インチSATA SSDまたは2xM.2/NGFF SATA SSDモジュールソケット2230~2280サイズ
多種サイドボードが利用可能
特注でのサイドボード設計が可能
環境・規制 産業用、物流、測量、計装用アプリケーションに最適
ドイツで設計製造
ISO9001認証済品質管理
長期供給可能
堅牢なソリューション
要望に応じてコーティング、シーリング、アンダーフィル対応
アプリケーション長期サポート
RoHS指令準拠
動作温度:0℃~70℃
ご要望に応じてインダストリアル温度範囲温度:-40℃~85℃に対応
保管温度:-40℃~85℃、温度勾配最大5℃/分
湿度:5%~95%RH、結露なきこと
標高:-300m~3000m
衝撃:15g 0.33ms、6g 6ms
振動:1g 5~2000Hz
MTBF:11.7年(SC3-680D)
EC規制:EN55022、EN55024、EN60950-1(UL60950-1/ IEC60950-1)
RTOS用BSPとドライバ LynxOSの - お問合せください
On Time RTOS-32 -お問合せください
OS-9 - お問合せください
QNX 4.x, 6.x - お問合せください
Real-Time Linux (RT Patch) - お問合せください
RTX - お問合せください
VxWorks 5.5 & 6.9 - お問合せください
VxWorks 7.0 - 開発中
他OS - お問合せください
