CompactPCI®シリアルCPUボード

SC2-PRESTO

CompactPCI®シリアルCPUボード
SC2-PRESTO


TEL:045-331-9201



TOPICS








概要

SC2-PRESTOは第4世代Intel®Core™モバイルプロセッサ(Haswell、2または4コア)を搭載の4HP/3UCompactPCI®シリアルCPUボードで、フロントパネルには2xGbEコネクタ、2xUSB3.0、Multi-Stream-Transport (MST)用DisplayPort1.2準拠の2x mDPコネクタがあります。ローカル拡張メザニンボードが追加I/Oとして利用できます。

16GBのECC付省電力RAMを搭載可能、堅牢なアプリケーション用としてハンダ付8GBと、 DDR3 ECC SO-DIMMソケット上に8GBが追加できます。 オンボードSATA 6G RAIDコントローラは、CompactPCI®シリアルバックプレーンを通して大容量のストレージソリューションとなります。また薄型SSDメザニンモジュールがオンボードストレージで利用できます。

SC2-PRESTOには拡張I/Oコネクタがあり必要に応じメザニンサイドボードを使用できます。レガシー用、SATA、USB3.0、イーサネット等のPCIe®ベースI/Oコントローラや第3映像出力用などの拡張ボードがあります。

多くのメザニンボードは2.5インチドライブを収納できます。通常SC2-PRESTOと関連サイドボードは8HP幅となります。MicroSATAやmSATA SSD用薄型メザニン大容量ストレージモジュールは4HP幅のSC2-PRESTOに収めることができます。

ページのトップへ


仕様

仕様
モデル名 SC2-PRESTO
規格 CompactPCI®シリアル (PICMG® CPCI-S.0) CPUボード
シングルサイズEurocard(100x160mm)
マウント高さ3U
フロントパネル幅4HP(オプションのメザニンサイドボードで8HP/12HP)
標準システム構成のフロントパネルには2x USB3.0, 2x DisplayPort, 2x GbEを用意
PCI Express Gen3, SATA 6G, USB3.0, イーサネットでのバックプレーン通信
市販製品や特注ボードでの拡張オプション
プロセッサ 第4世代 Intel® Core™CPU (Haswell H)
i7-4700EQプロセッサ2.4/1.7GHz(TB時3.4GHz)、47W/37W TDP、4コア、GT2-4600 Graphics 1000MHz
i5-4400Eプロセッサ2.7GHz(TB時3.3GHz)、37W TDP、2コア、GT2-4600 Graphics 1000MHz
i5-4410Eプロセッサ2.9GHz、37W TDP、2コア、GT2-4600 Graphics 1000MHz
i5-4422Eプロセッサ1.8GHz(TB時2.9GHz)、25W TDP、2コア、GT2-4600 Graphics 900MHz
i3-4110Eプロセッサ2.6GHz、37W TDP、2コア、GT2-4600 Graphics 900MHz
i3-4112Eプロセッサ1.8GHz、25W TDP、2コア、GT2-4600 Graphics 900MHz
Celeron2000Eプロセッサ2.2GHz、37W TDP、2コア、HD Graphics 900MHz
Celeron2002Eプロセッサ1.5GHz、25W TDP、2コア、HD Graphics 900MHz
ファームウェア Phoenix®UEFI (Unified Extensible Firmware Interface)とCSM*
EKFによりカスタマイズ可能
セキュアブートおよびメジャーブートに対応(Microsoft®の要件すべてに適合 )
Windows®やLinuxや他のOS(含RTOS)に対応
*CSM(コンパチビリティサポートモジュール)は、レガシーBIOS環境をエミュレートし、DOS、32ビットWindowsや一部のRTOSのようなレガシーOSをブートします。
メモリ 16GB DDR3L 1600+ ECCメモリコントローラ
8GB DDR3L+ECCハンダ付メモリ
8GB DDR3L+ ECC SO-DIMMメモリモジュールソケット
パフォーマンス評価 PassMark8.0性能試験(Windows8.1/64、16GB RAM、C47-MSATAメザニンSSDストレージモジュール)
SC3-680D(i7-4700EQ):PassMarkレーティング2686、CPUレーティング7888
グラフィックス HDグラフィックスエンジン、3つの独立シンメトリックディスプレイ
エンハンストメディアプロセシング、DX11.1、OpenCL1.2、OpenGL3.2、JPEG、MJPEG、MVC、SVC、MPEG-2
フロントパネル:mDPコネクタx2またはVGAコネクタx1
拡張ボード経由で3つ目のDisplayPortコネクタ
DisplayPort1.2Multi-Stream Transport(MST) - デイジーチェーン接続
最大解像度3200 x 2000(60Hz)(全てのDisplayPort)、1920×1200(VGA)
4K解像度(24Hz)でBlu-ray再生に対応
オーディオシステム
チップセット Intel® QM87 (Lynx Point)プラットフォーム・コントローラー・ハブ(PCH)
8×PCIe Gen2 5GT/s
6×SATA 6G
10×USB2.0、4×USB3.0
LPCバス、オーディオ、レガシーデバイス
オンボード・ビルディング・ブロック PCIe®ベースの追加オンボードコントローラ
3×GbEコントローラIntel® I210IT
IEEE1588-2008高精度時間プロトコル(PPS、PPM信号含む)に対応
1×イーサネットPHY Intel® I217LM
PCIe Gen2パケットスイッチ16レーン16ポート PLX 8618
CPU低消費電力にARMアーキテクチャ採用のSATA 6G RAIDコントローラMarvell® 88SE9230
セキュリティ 高信頼のプラットフォームモジュール
最高レベルの認証プラットフォームプロテクションとしてTPM 2.0を搭載
Infineon Optiga™ SLB9665暗号プロセッサ
TCG2.0仕様に準拠
 第4世代プロセッサ4XXXシリーズ(IntecAES-NI)による、AESによるハードウェアアクセラレーション対応
前面パネルI/O(4HP) 2xLANコネクタ(RJ45)(1= PCH&I217LM - iAMT、2= I210IT)
2xDisplayPort(HDグラフィックスエンジンから、mDPコネクタ、
オプションでケーブルコネクタリテーナが利用可能)
2xUSB3.0
CompactPCI®シリアル
バックプレーンリソース
PICMG® CPCI-S.0 CPUボード&システムスロットコントローラ
16x PCIe Gen3 8GT/s(Intel® Core™ CPUから直結のファットパイプスロット2つに8レーンx2リンク)
6xPCIe Gen2 5GT/s (拡張スロット用6リンクx1)
3x SATA 6G(PCHから)
4x SATA 6G(Marvell®ハードウェアRAIDコントローラ)
4x USB2.0、2x USB3.0(PCHから)
2x イーサネット(I210ITネットワークコントローラ)
拡張 ローカル拡張用メザニンサイドボードコネクタ
P-EXP - USB2.0、レガシーデバイス(PCHから)
P-DP3 - 3番目のDisplayPortビデオ(Intel® Core™ CPUから)
P-HSE - 3×SATA 6G、4×USB2.0(PCHから)
P-PCIE - PCIe® Gen2 5GT/s 1リンク×4レーン(オンボードPCIe® スイッチから)

4HP薄型メザニンモジュールオプション
CFAST™カード用C41-CFASTメザニンモジュール
SATA1.8インチSSD用C42-SATAメザニンモジュール
デュアルmSATA SSD用C47-MSATAメザニンモジュール
トリプルM.2/NGFF SATA SSD2230 - 2280サイズ用C48-M2メザニンモジュール
特注でのモジュール設計

8HP/12HPメザニンサイドボードオプション
SCS-TRUMPET - 3番目のDisplayPort F/Pコネクタ、RS-232、2xUSB3.0、オンボード2.5インチSATA SSDまたは2xM.2/NGFF SATA SSDモジュールソケット2230~2280サイズ
多種のサイドボードが利用可能
特注でのボード設計
環境・規制 産業用、物流、測量、計装用アプリケーションに最適
ドイツで設計、製造
ISO9001認証済品質管理システム
長期供給可能
堅牢なソリューション
要望に応じてコーティング、シーリング、アンダーフィル対応
アプリケーションの長期サポート
RoHS指令準拠
動作温度:0℃~70℃
要望に応じてインダストリアル仕様:-40℃~85℃に対応
保管温度:-40℃~85℃、温度勾配最大5℃/分
湿度:5%~95%相対湿度、結露なきこと
標高:-300m~3000m
衝撃:15g 0.33ms、6g 6ms
振動:1g 5~2000Hz
MTBF:11.7年 (SC2-680D)
EC規制:EN55022、EN55024、EN60950-1(UL60950-1/ IEC60950-1)

RTOS用BSPとドライバ LynxOSの - お問合せください
On Time RTOS-32 -お問合せください
OS-9 - お問合せください
QNX 4.x, 6.x - お問合せください
Real-Time Linux (RT Patch)  - お問合せください
RTX  - お問合せください
VxWorks 5.5 & 6.9  - お問合せください
VxWorks 7.0 - 開発中
他OS - お問合せください

ページのトップへ


ダウンロード

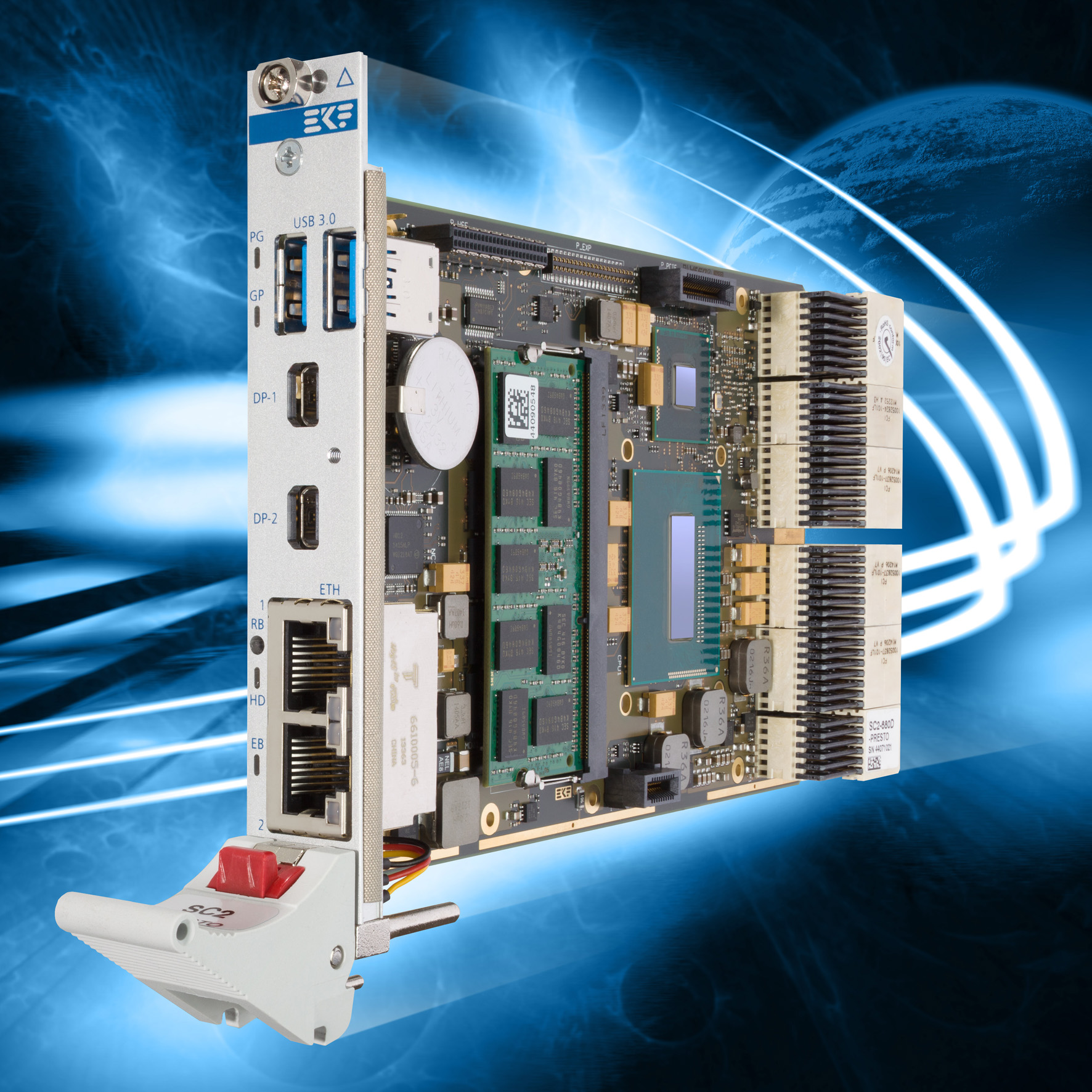

sc2_halboffen_15x15
