CompactPCI®シリアルCPUボード

SC1-ALLEGRO

CompactPCI®シリアルCPUボード
SC1-ALLEGRO


TEL:045-331-9201



TOPICS






概要

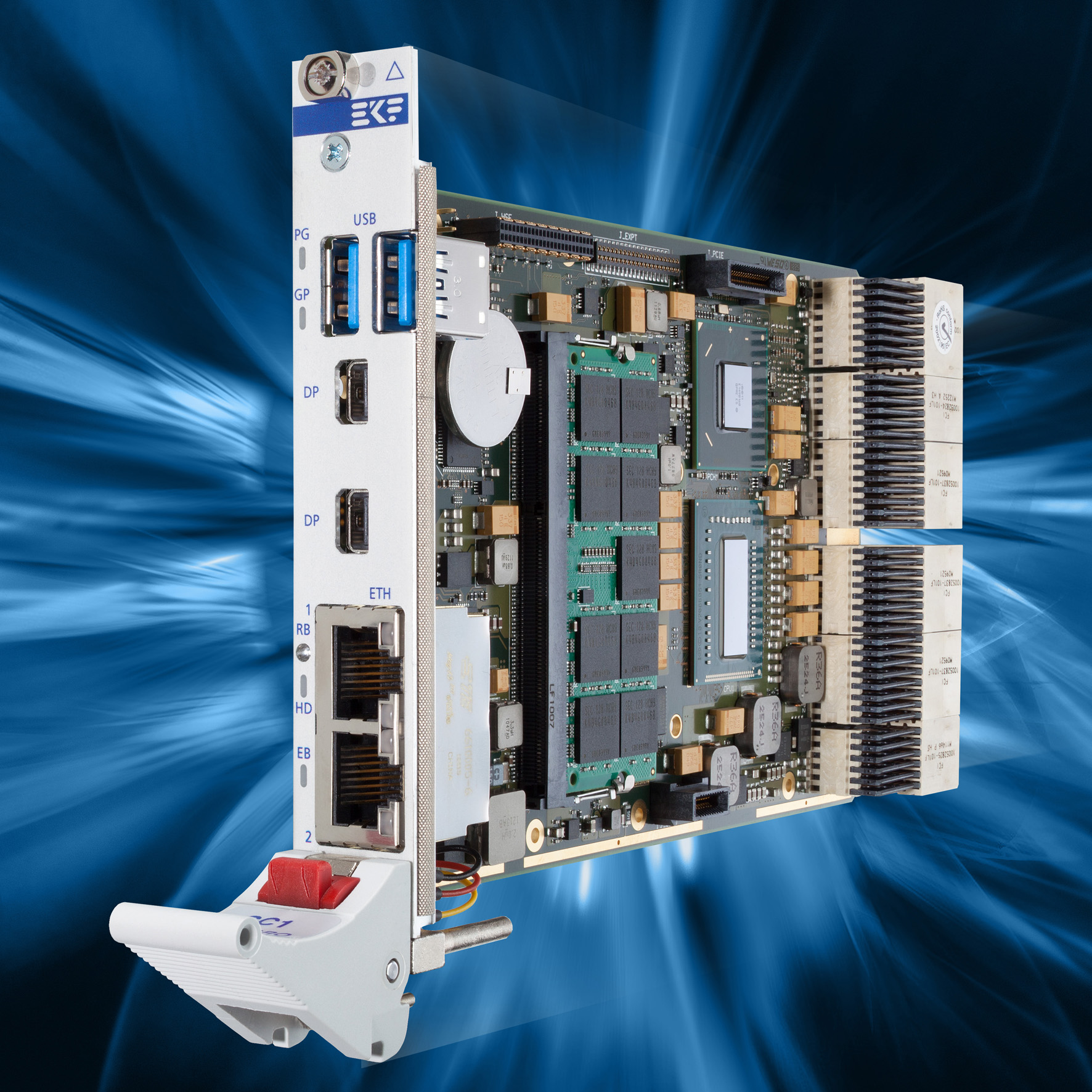

SC1-ALLEGROは、22nmテクノロジーをベースにしたIntel® Core™ i7 Ivy Bridge+ECC(2/4コア)モバイルプロセッサ搭載の4HP/3U CompactPCI® シリアルCPUボードです。フロントパネルには2x イーサネットと2x USB3.0、また拡張デスクトップなど高解像度ディスプレイ用の2x mDPコネクタがあります。

16GBのECC付RAMを搭載し、堅牢なアプリケーション用にハンダ付8GBと、DDR3 ECC SO-DIMMソケットに8GBが追加できます。オプションで2xmSATA SSD搭載薄型メザニンモジュールは、高速RAID大容量ストレージとして利用できます。バックプレーンコネクタはPICMG® CompactPCI® シリアルシステムスロット仕様に準拠、リアI/OモジュールやハイブリッドCompactPCI® シリアルに適しています。

拡張用コネクタでメザニンボードが使用できます。レガシーI/O、SATA、USB3.0、イーサネット等のPCIe®のI/Oコントローラや3番目のビデオ出力まで多彩な拡張ボードがあります。多くのメザニンボードには2.5インチドライブを搭載することができます。

通常、SC1-ALLEGROと関連サイドボードは8HP幅ですが、SC1-ALLEGROに収まるフラッシュストレージモジュールがあり4HPを維持することができます。C42-SATAは高速1.8インチSATA SSD搭載で主要OSのインストールに適しています。

ページのトップへ


仕様

仕様
モデル名 SC1-ALLEGRO
内容 CompactPCI® シリアル(PICMG® CPCI-S.0)システムスロットコントローラ
Intel® Chief Riverプラットフォーム(Ivy Bridge + ECC CPU, Panther Point PCH)に基づく
Intel® Core™ i7モバイル+ ECCプロセッサ、22nmテクノロジー、低消費電力、4コア&2コア
i7-3612QEプロセッサ2.1GHz • 35W TDP標準電圧4コア
i7-3555LEプロセッサ2.5GHz • 25W TDP低電圧2コア
i7-3517UEプロセッサ1.7GHz • 17W TDP超低電圧2コア

Celeron®1047UEプロセッサ1.4GHz • 17W TDP超低電圧2コア
HDグラフィックスエンジン、3独立ディスプレイ、メディアプロセシング
16GBのDDR3+ECC1600のメモリコントローラ
8GB DDR3+ECCハンダ付メモリ
8GB DDR3+ECC SO-DIMMメモリソケット

パフォーマンス評価:
PassMark8.0 SC1-680D(I7-i7-3612QE):PassMark評価2241、CPU評価7243
Intel® QM77Panther Pointプラットフォーム·コントローラー·ハブ(PCH)
最大3ディスプレイ構成(フロントパネル:mDPx2かVGAx1を選択)
最大解像度2560 x 1600(DisplayPort)、1920×1200(VGA)
メザニンストレージモジュール用2+1 SATAチャンネル 6Gbps/3Gbps(コネクタHSE)

C40-SCFAアダプタでコンパクトフラッシュ取付可能(4HP維持)
C41-CFASTでCFast™取付可能(4HP維持)
C42-SATAでSATA 1.8インチSSDの取付可能(4HP維持)
C47-MSATA RAIDメザニンボードで2xmSATAモジュールが取付可能(4HP維持)
C48-M2 RAIDメザニンボードで2xM.2 SATAモジュール取付可能(4HP維持)
7xSATAチャンネル3Gbpsからバックプレーンコネクタ、ハードウェアRAID構成レベル0/1/10+ホットスペア
(オプションでRAIDレベル3/5)用に5チャンネルが利用可能

4x USB3.0xHCI SuperSpeed(2x フロントパネル、2x バックプレーン)
10x USB2.0 EHCI(6x メザニンコネクタへ、4x バックプレーン)
4x イーサネットコントローラ(2x フロントパネル RJ-45ジャック、2xバックプレーンコネクタ)
8+8x PCI Express® Gen3レーンからCPCIシリアルバックプレーン(CPCIシリアルファットパイプ1+2)
4+4x PCI Express® Gen2レーン(4x メザニンコネクタ、4x バックプレーン)
レガシーI/Oメザニン拡張コネクタEXP(USB、HDオーディオ、LPC)
高速I/ Oメザニン拡張コネクタHSE(4xSATA、4xUSB)
PCI Express® メザニン拡張コネクタPCIE(4レーン)
第3ディスプレイ用メザニン拡張コネクタ SDVO/DP
多様なメザニン拡張ボード(サイドボード)がPCIe有無どちらでも利用可能
多くのメザニンは2.5インチのシングル/デュアルドライブ搭載可能
Phoenix® UEFI とCSM

長期供給可能
ご要望に応じてコーティング、シーリング、アンダーフィル対応
RoHS指令準拠
MTBF:11.9年、50℃
ドイツで設計製造
ISO9000認定品質管理
RTOS用BSPとドライバ:VxWorks 7.0 - 有、他はお問合せください
