概要
|

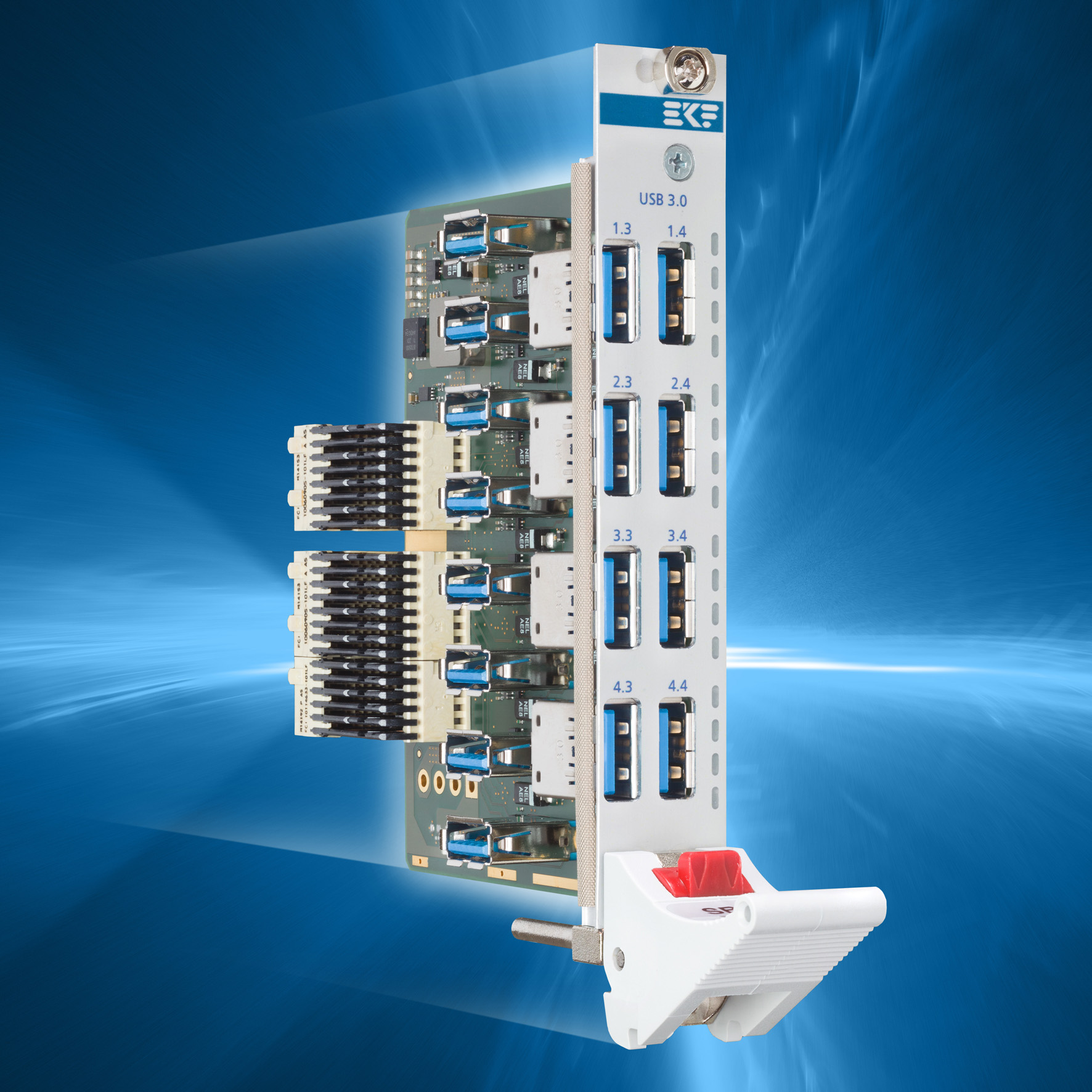

SBR-RIOは16ポートのxHCI SuperSpeedHost コントローラ搭載のコンパクトPCIシリアルの拡張ボードSBX-DUBのコンパニオンボードです。全てのUSB3.0 チャンネルはSBR-RIOのrJ3/rJ4のレセプタクルからSBX-DUBのP3/P4のバックプレーンコネクターに経由しています。コンパクトPCIシリアルリアモジュールSBR-RIOは合計16のUSB3.0レセプタクルがあり、そのうち、8つが外部デバイスとの接続用として8ポートがバックパネルに設けられ、残りの8つのコネクタはシステムの内部用として基板上に用意されています。
USBコネクタに+5V VBUSを供給するため、P2/rJ2バックプレーンコネクタからはSBR-RIO上のDC-DCコンバータに＋１２Vのシステム電源が供給されます。過電流や外部負荷による短絡によるダメージに備えて個々のUSBレセプタクルには1.5Aのパワースイッチを設けています。SBR-RIOはお客様のご要望によりオンボードコネクタを16個にする、リアパネルに16個のUSB3.0 レセプタクル（8HP)を設けるなどのカスタマイズについてご相談を承りますので、お気軽にお問い合わせください。 |
仕様
| 仕様 | |
|---|---|
| モデル名 | SBR-RIO |
| 内容 |
PICMG®CompactPCI®シリアル規格(CPCI-S.0)リアボード(リアI/Oモジュール) 3U/4HP(100x80mm) CPCI-Sバックプレーンコネクタ rJ2、rJ3、rJ4の独自ピン配列はSBX-DUBコントローラボードに合致 rJ4：8xUSB3.0ポート1.1～2.4 rJ3：8xUSB3.0ポート3.1～4.4 rJ2：+12V電源 |
| USBインタフェース |
8x内蔵USB3.0コネクタ 8xリアパネルUSB3.0コネクタ USB3.0 xHCI(eXtensible host controller interface) SuperSpeed対応 USB2.0 高速、全速、低速に対応 ESD保護(TVSダイオード) EMC保護(コモンモードインダクタ) すべてのコネクタにVBUS(+5V)1.5Aの大電流パワースイッチ搭載 リアパネルには16xLED搭載 カスタム特注リアI/Oモジュール設計に対応 |
| 環境・規制 |
ドイツで設計、製造 ISO9000認定品質管理 長期供給可能 堅牢なソルーション(コーティング、シーリングはご要望に応じます) RoHS指令2002/95EC準拠 動作温度：0℃～70℃(ご要望に応じインダストリアル仕様温度範囲に対応) 保管温度：-40℃～85℃、温度勾配最大5℃/分 湿度：5％～95％RH、結露なきこと 標高：-300m～3000m 衝撃：15g 0.33ms、6g 6ms 振動：1g 5～2000Hz MTBF：42.1年 EC規制EN55022、EN55024、EN60950-1（UL60950-1/ IEC60950-1） |
