CompactPCI®シリアル•デュアルM.2 PCIe/NVMe SSDキャリアボード

SA1-FUSION

CompactPCI®シリアル•PCIExpress®
ボード・アダプタ SA1-FUSION


TEL:045-331-9201



TOPICS






概要

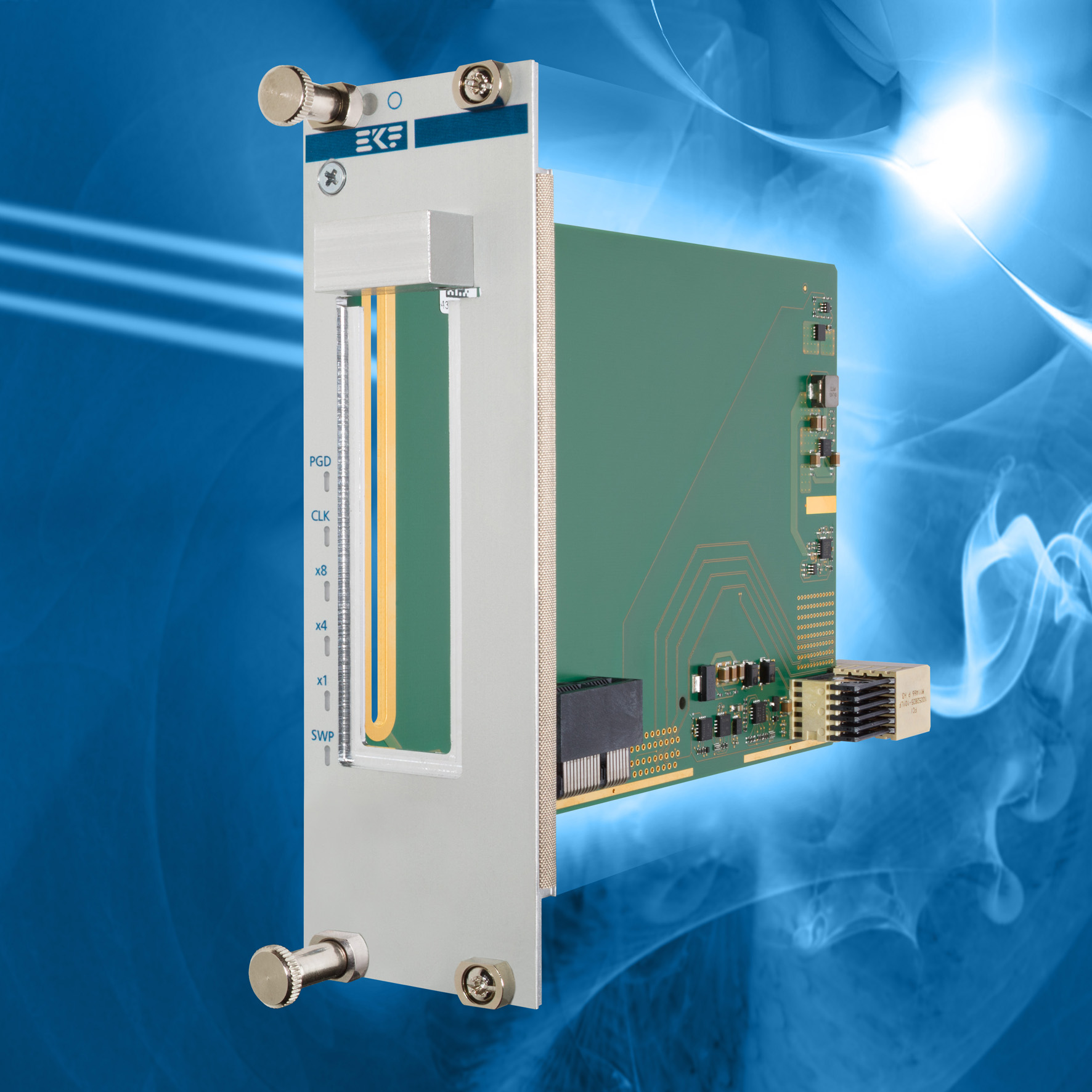

SA1-FUSIONはPICMG®CompactPCI®シリアルシステム用の拡張ボードで、ロープロファイルのPCIExpress®ボードのキャリアとして機能します。SA1-FUSIONには、PCIe x8コネクタ(オプションでx4、x1)があり、最大147x83.75mmサイズのPCIeボードに対応しています。

PCIe x8コネクタに関して、SA1-FUSIONにはCompactPCI®シリアルファットパイプスロットに挿入すると、最大8個のPCIExpress®レーンに対応するバックプレーンコネクタP1/P2が装備されています。x1またはx4のSA1-FUSIONでは、P1のみが稼働されます。

SA1-0100-FUSIONは、バックプレーンから1つのPCI Express®レーンしか必要としませんが、コネクタP1から内蔵PCIe x1コネクタに渡されます。SA1-0400-FUSION(PCIe x4コネクタ)については、4つのPEレーンが必要となり、CompactPCI®シリアルファットパイプスロットにより提供されますが、場合により通常の拡張スロットからも利用可能です。上述のキャリアボードSA1-010とSA1-0400では、148mm×83.75mmまでのPCIeボードが利用可能です。

最大性能はPCIe x8内蔵コネクタによりSA1-0800-FUSIONで実現されます。両方のバックプレーンコネクタP1/P2が、CompactPCI®シリアルファットパイプスロットから8つのPEレーンを通過させるために、必要となりPCIeボードの最大長はP2の位置から139mmと制限されます。SA1-FUSIONには、最適なシグナルインテグリティのためのPCIeクロックバッファが装備されています。

ページのトップへ


仕様

仕様
モデル名 SA1-FUSION
内容 PICMG®CompactPCI®シリアル規格(CPCI-S.0)拡張スロットまたはファットパイプスロットボード
シングルサイズEurocard(3U/8HP)100x160mm
cPCI-SバックプレーンコネクタP1(すべてのSA1-FUSIONオプションで必須)
cPCI-SバックプレーンコネクタP2(SA1-0800-FUSIONのみ、PCIe x8ファットパイプスロット用)

シングル幅限定PCIExpress®ボード用キャリアボード
最大寸法148x83.75mm(SA1-0100-FUSION、SA1-0400-FUSION)
最大寸法139x83.75mm(SA1-0800-FUSION)
PCIeコネクタx1(SA1-0100-FUSION)
PCIeコネクタx4(SA1-0400-FUSION)
PCIeコネクタx8(SA1-0800-FUSION)
PCI Express®クロックバッファ内蔵

通常及びインダストリアル仕様温度対応
長期供給可能
堅牢なソリューション(要望に応じてコーティング、シーリング、アンダーフィル対応)
RoHS指令準拠

ページのトップへ


ダウンロード


項目
サイズ
ダウンロード
1.
製品情報(英文)
1720KB
PDFファイル
