CompactPCI®PlusIO®CPUボード

PC4-PRESTO

CompactPCI®PlusIO®CPUボード
PC4-PRESTO


TEL:045-331-9201



TOPICS






概要

PC4-PRESTOは、第4世代Intel® Core™ モバイルプロセッサ(Haswell2/4コア)搭載の4HP/3UCompactPCI® PlusIO CPUボードです。フロントパネルには、2x イーサネット、2x USB3.0、マルチストリームトランスポート(MST)用DisplayPort1.2規格準拠の2x mDPコネクタがあります。ローカル拡張メザニンボード(サイドボード)が、フロント、リアI/O用に8HP幅で取付可能となります。

16GB ECC RAMを搭載し、8GBハンダ付メモリが堅牢なアプリケーションに用意され、さらに8GBがDDR3 ECC SO-DIMMソケットで利用できます。薄型のSSDメザニンモジュールが4HP幅で、大容量ストレージとして利用できます。バックプレーンコネクタはPICMG® CompactPCI® PlusIOスロット仕様準拠で、J2からのリアI/OモジュールやハイブリッドCompactPCI®シリアルシステムに適します。PC4-PRESTOは、レガシーCompactPCI® システムに下位互換があります。

拡張コネクタが用意されメザニンボードを取付けることができます。多くのメザニンボードがあり、レガシーI/O、SATA, USB3.0、イーサネットのようなPCIe®のI/Oコントローラや3番目のビデオ出力が利用できます。ほとんどのメザニンボードは2.5インチドライブを収容できます。

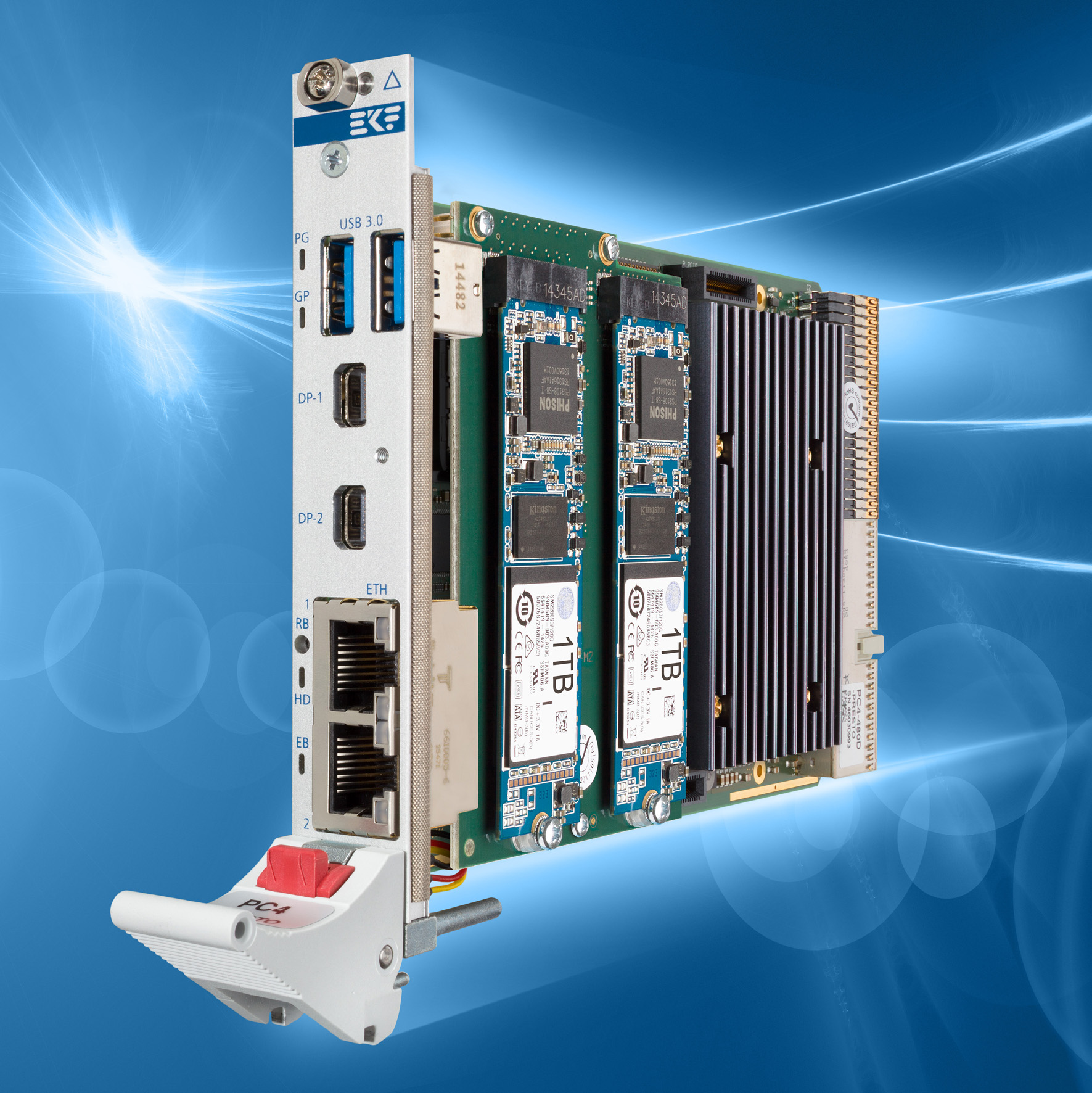

通常、PC4-PRESTOと組合わせるサイドボードは8HPとなります。4HPにするには、PC4-PRESTOに収まる薄型フラッシュストレージモジュールがあります。C48-M2はM.2(2280サイズまで)SATA SSD2台が実装され主要OSのインストールに適しています。

ページのトップへ


仕様

仕様
モデル名 PC4-PRESTO
規格 CompactPCI® PlusIO(PICMG® CPCI2.30)システムスロットコントローラ
シングルサイズユーロカード(100x160mm)
取付高さ:3U
フロントパネル幅:4HP(オプションのメザニンボードとの組合せで8HP/12HP)
一般的フロントパネル構成(2x USB3.0、2x DisplayPort、2x GbE)
CompactPCI® J1/J2ハードメトリックコネクタでのバックプレーン通信
CompactPCI® クラシック32ビット完全対応J1コネクタ
CompactPCI® PlusIO対応J2コネクタ(UHM高速)(4xPCIe Gen2、4xSATA3G/6G*、4xUSB、2xGbE)
J2 PlusIO構成はCompactPCI®シリアルバックプレーン利用かリアI/Oモジュール取付可能
オンボードPCIe×4 Gen2メザニン拡張オプション(サイドボード)
大容量ストレージモジュールやサイドボード用オンボードSATAx4 6Gメザニン拡張オプション
サイドボード用オンボードDisplayPort(第三ビデオ出力用)メザニン拡張オプション
市販製品や特注ボードでのサイドボードと薄型大容量ストレージモジュールが利用可能
プロセッサ 第4世代Intel® Core™ CPU(Haswell H)
i7-4700EQプロセッサ2.4/1.7GHz(TB3.4GHz)、47W/37W TDP、4コア、GT2-4600グラフィックス1000MHz
i5-4400Eプロセッサ2.7GHz(TB3.3GHz)、37W TDP、2コア、GT2-4600グラフィックス1000MHz
i5-4410Eプロセッサ2.9GHz、37W TDP、2コア、GT2-4600グラフィックス1000MHz
i5-4422Eプロセッサ1.8GHz(TB2.9GHz)、25W TDP、2コア、GT2-4600グラフィックス900MHz
i3-4110Eプロセッサ2.6GHz、37W TDP、2コア、GT2-4600グラフィックス900MHz
i3-4112Eプロセッサ1.8GHz、25W TDP、2コア、GT2-4600グラフィックス900MHz
Celeron2000Eプロセッサ2.2GHz、37W TDP、2コア、HDグラフィックス900MHz
Celeron2002Eプロセッサ1.5GHz、25W TDP、2コア、HDグラフィックス900MH
ファームウェア Phoenix®UEFI (Unified Extensible Firmware Interface)とCSM*
EKFによりカスタマイズ可能
セキュアブートおよびメジャーブートに対応(Microsoft®の要件すべてに適合 )
Windows®やLinuxや他のOS(含RTOS)に対応

*CSM(コンパチビリティサポートモジュール)は、レガシーBIOS環境をエミュレートし、DOS、32ビットWindowsや一部のRTOSのようなレガシーOSをブートします。

メモリ 16GB DDR3L 1600+ ECCメモリコントローラ
8GBのDDR3L+ ECCハンダ付メモリ
8GBのDDR3L+ ECC SO-DIMMメモリモジュールソケット
グラフィックス HDグラフィックスエンジン、3つの独立シンメトリックディスプレイ
拡張メディアプロセシング、DX11.1、OpenCL1.2、OpenGL4.3、JPEG、MJPEG、MVC、SVC、MPEG-2
フロントパネル:2x mDPコネクタか1xVGAを選択
メザニンサイドボードで3番目のDisplayPortコネクタ
DisplayPort™ 1.2Multi-Stream Transport(MST) - ディスプレイのデイジーチェーン接続
最大解像度3200 x 2000(60Hz)(全てのDisplayPort)、1920×1200(VGA)
4K解像度(24Hz)でBlu-ray再生に対応
オーディオシステム
チップセット Intel® QM87(Lynx Point)プラットフォームコントローラーハブ(PCH)
8×PCIe® Gen2 5GT/s
6×SATA 6G
10×USB2.0、4×USB3.0
LPCバス、オーディオ、レガシーデバイス
オンボード・ビルディング・ブロック PCIe®ベースの追加オンボードコントローラ
3x イーサネットコントローラIntel®I210IT
1x イーサネットPHY Intel®I217LM
PCIe®-PCI®ブリッジPLX 8112
PCIe®Gen2 パケットスイッチPLX8608
ARMアーキテクチャで低消費電力のSATA3G/6G* RAIDコントローラMarvell®88SE9230

*デフォルトでMarvell SATA RAIDコントローラ3Gbpsの設定詳細はPC4-PRESTOユーザーガイドを参照してください
セキュリティ 高信頼のプラットフォームモジュール(オプション)
最高レベルの認証プラットフォームプロテクションTPM 2.0を搭載
Infineon Optiga™ SLB9665暗号プロセッサ
TCG2.0仕様に準拠
第4世代プロセッサ4XXXシリーズ(Intel® AES-NI)による、AESハードウェアアクセラレーション対応
フロントパネルI/O(4HP) 2x イーサネットRJ45コネクタ(1=PCH&I217LM - iAMT、2=I210IT)
2x DisplayPort(プロセッサHDグラフィックスエンジンから、mDPコネクタ、オプションでケーブルコネクタリテーナが利用可能)
2x USB3.0
CompactPCI®&CompactPCI®PlusIO
バックプレーンリソース
J1ベース32ビットPCI®システム、33/66MHz用PICMG® CompactPCI® 2.0 CPUボード&システムスロットコントローラ
CompactPCI® PlusIO規格によるPICMG® CompactPCI® 2.30 J2 UHMコネクタ
J2はスプリットバックプレーンでハイブリッドシステム用CompactPCI®シリアル拡張ボードスロット有効化に利用できます。
J2はI/Oモジュールとして使用できます(例PCR-RIO)
J2は4×PCIe Gen2、5GT/s(PCHから)、4×SATA3G/6G*(Marvell SATAハードウェアRAIDコントローラから)、4×USB2.0ポート(PCHから)、2×Gbイーサネット(I210ITネットワークコントローラ)に割り当てられています。
拡張 オプションのローカル拡張用メザニンサイドボードコネクタ
P-EXP - 2x USB2.0、レガシーデバイス(PCHから)
P-DP3 - 3番目のDisplayPortビデオ(Intel® Core™ CPUから)
P-HSE - 4x SATA 6G、4xUSB2.0(PCHから)
P-PCIE - PCIe® Gen2 5GT/s 1リンク×4レーンまたは4リンクx1レーン(オンボードPCIe®スイッチから)

4HP薄型メザニンモジュールオプション(別途注文)
C41-CFASTでCFast™取付可能
C42-SATAでSATA 1.8インチSSDの取付可能
C47-MSATAで2xmSATA SSDの取付可能
C48-M2で2xM.2/NGFF SATA SSD、サイズは2230、2280の取付可能
特注モジュール設計可能

8HP/12HPメザニンサイドボード(別途注文)
PCL-CAPELLA - 多機能サイドボード
PCS-BALLET - 多機能サイドボード
SCS-TRUMPET - 多機能サイドボード
C32-FIO - 2x COM RS-232、USB、PS/2(12HP幅)
他にも多種ボードが利用可能
特注サイドボード設計可能
環境・規制 産業用、物流、測量、計装用アプリケーションに最適
ドイツで設計製造、ISO9001品質管理システム認証済
長期供給可能
堅牢なソリューション
要望に応じてコーティング、シーリング、アンダーフィル対応
長期アプリケーションサポート
RoHS指令2002/95/EC準拠
EC規制:EN55022、EN55024、EN60950-1(UL60950-1/ IEC60950-1)
動作温度:0℃~70℃
ご要望に応じてインダストリアル仕様温度-40℃~85℃に対応
保管温度:-40℃~85℃、温度勾配最大5℃/分
湿度:5%~95%相対湿度、結露なきこと
標高:-300m~3000m
衝撃:15g 0.33ms、6g 6ms
振動:1g 5~2000Hz
MTBF:11年 (PC4-480D)
RTOS用BSPとドライバ LynxOSの - お問合せください
On Time RTOS-32 -お問合せください
OS-9 - お問合せください
QNX 4.x, 6.x - お問合せください
Real-Time Linux (RT Patch) - お問合せください
RTX - お問合せください
VxWorks 5.5 & 6.9 - お問合せください
VxWorks 7.0 - 開発中
他OS - お問合せください

ページのトップへ


ダウンロード


項目
サイズ
ダウンロード
1.
製品情報(英文)
1700KB
PDFファイル
2.
ユーザーガイド(英文)
2050KB
PDFファイル
