概要

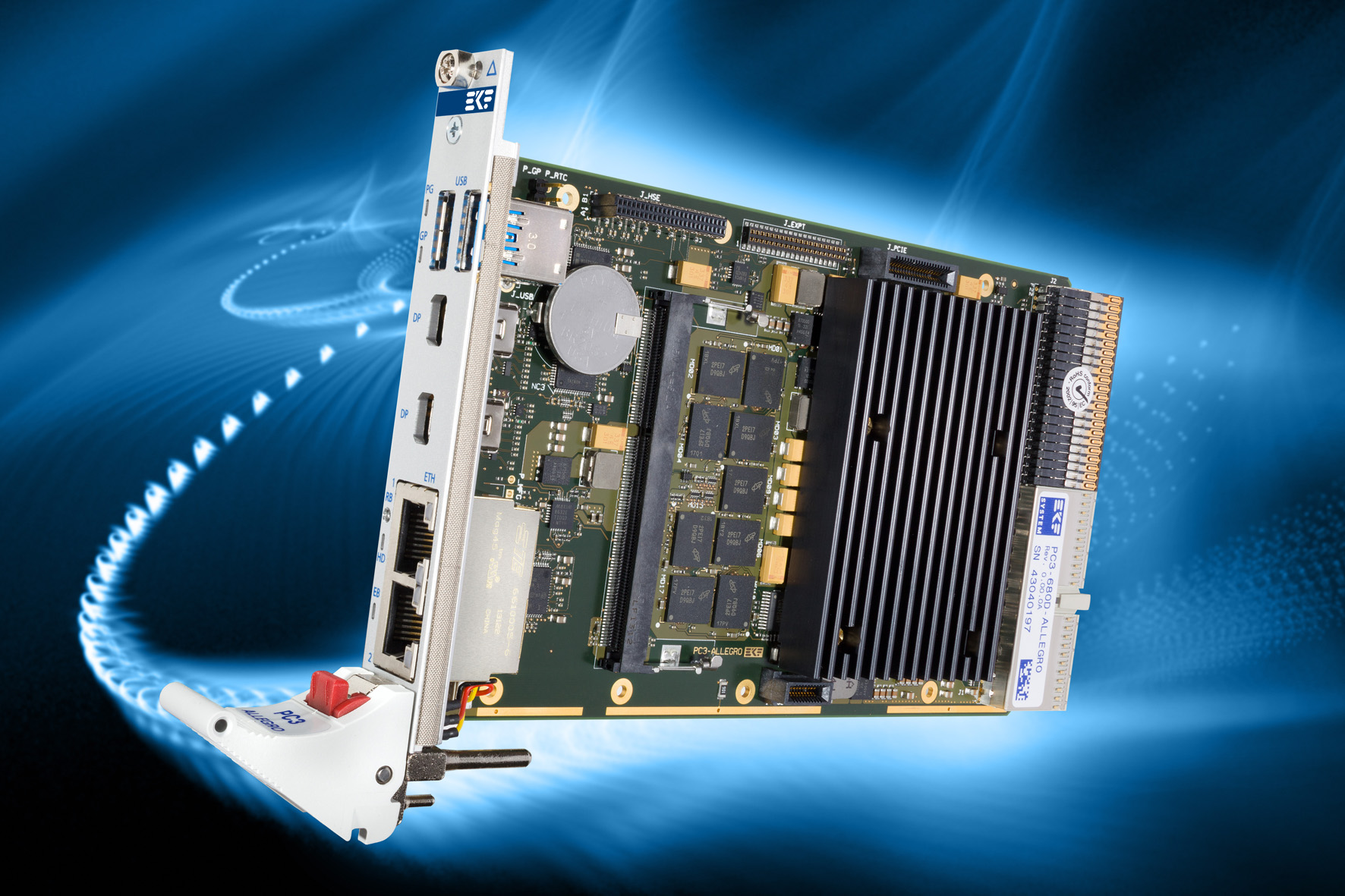

PC3-ALLEGROは、22nmテクノロジーベースの第3世代Intel® Core™ i7 Ivy Bridge+ECC(2/4コア)モバイルプロセッサ搭載の4HP/3U CompactPCI® PlusIO CPUボードです。フロントパネルには2x GbEコネクタと2x USB3.0、拡張デスクトップなどの高解像度ディスプレイ用2x mDPコネクタがあります。

16GBのECC付RAMを搭載し、堅牢なアプリケーション用として、ハンダ付8GBと、DDR3 ECC SO-DIMMソケット上に8GB追加できます。オプションで2x mSATA SSD搭載薄型メザニンモジュールが高速RAID大容量ストレージとして利用できます。バックプレーンコネクタはPICMG® CompactPCI® PlusIOシステムスロット仕様に準拠、リアI/OモジュールやハイブリッドCompactPCI® シリアルに適しています。

拡張用コネクタでメザニンボードが使用できます。レガシーI/O、SATA、USB3.0、イーサネット等のPCIe®ベースのI/Oコントローラや3番目のビデオ出力まで多種拡張ボードがあります。ほとんどのメザニンボードに2.5インチドライブを収納できます。

通常、PC3-ALLEGROと関連サイドボードは8HP幅となります。4HPにするには、PC3-ALLEGROに収まるフラッシュストレージモジュールがあります。C47-MSATAは高速1.8インチSATA SSDが搭載され主要OSのインストールに適しています。

ページのトップへ


仕様

仕様
モデル名 PC3-ALLEGRO
規格 CompactPCI®Plus IO(PICMG®CPCI2.30)システムスロットコントローラ
内容 CompactPCI®Classic 32ビット完全対応のJ1コネクタ
CompactPCI®PlusIO対応のJ2コネクタ(UHMハイスピード)
4x PCIe
4x SATA
4x USB
2x GbE
プロセッサ 実証のIntel®モバイルCPUテクノロジー
第3世代Intel® Core™ モバイル+ ECC CPU
i7-3612QEプロセッサ2.1GHz • 35W TDP標準電圧4コア
i7-3555LEプロセッサ2.5GHz • 25W TDP低電圧2コア
i7-3517UEプロセッサ1.7GHz • 17W TDP超低電圧2コア
Celeron®1047UEプロセッサ1.4GHz • 17W TDP超低電圧2コア
Intel® QM77プラットフォームコントローラハブ(PCH)
グラフィックス HDグラフィックスエンジン、3つの独立ディスプレイ、メディアプロセシング
最大3つの映像出力(フロントパネル:2x mDPか1xVGAを選択)
最大解像度2560x1600 (DisplayPort)、1920×1200(VGA)
サイドボードPCS-BALLET経由での3番目の映像出力
メモリ 16GBのDDR3+ECC1600メモリコントローラ
8GBのDDR3+ECCハンダ付メモリ
8GB DDR3+ECC SO-DIMMメモリソケット
拡張 大容量ストレージ用SATA6G&3G
メザニンストレージモジュール用2+2 SATAチャンネル 6Gbps/3Gbps(コネクタHSE)
C40-SCFAアダプタでコンパクトフラッシュ取付可能(4HP維持)
C41-CFASTでCFast™取付可能(4HP維持)
C42-SATAでSATA 1.8インチSSDの取付可能(4HP維持)
C47-MSATA RAIDメザニンボードで2x mSATAモジュールが可能(4HP維持)
RIOモジュールかCPCIシリアルバックプレーン利用ではUHMコネクタJ2に4x SATA RAIDチャンネル、CPCI PlusIO仕様により3G SATAに限定
Marvell88SE9230 ARM搭載サブシステムでハードウェアRAIDをイネーブル
RAID構成レベル0/1/10

USB3.0 XHCIスーパースピード& USB2.0EHCIサポート
2x USB3.0フロントパネルコネクタ
6x USB2.0からメザニンコネクタへ
4x USB2.0からJ2(バックプレーン)へ

イーサネット・コントローラ
2x GbEフロントパネルRJ-45コネクタ
2x GbEかのバックプレーンコネクタJ2へ

PCI Express®に基づいた設計
メザニン、バックプレーン、RIOによってシステム拡張のPCI Express®
4×PCI Express® Gen2レーンからCPCI Plus IOバックプレーンJ2コネクタ
4×PCI Express® Gen2レーンからメザニンコネクタ

ストレージモジュールやサイドボード用メザニンコネクタ
レガシーI/Oメザニン拡張コネクタEXP(USB、HDオーディオ、LPC)
高速I/Oメザニン拡張コネクタHSE(4xSATA、4xUSB)
PCI Express® メザニン拡張コネクタPCIE(4レーン)
3番目ディプレイ用メザニン拡張コネクタSDVO/DP
多種メザニン拡張ボード(サイドボード)が利用可能
ほとのどのメザニンは2.5インチ1~2台搭載可能
薄型ストレージモジュールは4HP幅を維持
フロントパネルI/Oコネクタによりサイドボードの取付(8HP&12HP幅)
ファームウェア Phoenix®UEFI (Unified Extensible Firmware Interface)とCSM*
EKFによりカスタマイズ可能
セキュアブートに対応
Windows®やLinuxや他のOS(含RTOS)に対応

*CSM(コンパチビリティサポートモジュール)は、レガシーBIOS環境をエミュレートし、DOS、32ビットWindowsや 一部のRTOSのようなレガシーOSをブートします。
環境・規制 産業用、物流、測量、計装用アプリケーションに最適
長期供給可能
堅牢なソリューション
要望に応じてコーティング、シーリング、アンダーフィル対応

RoHS指令準拠
EN55022、EN55024、EN60950-1(UL60950-1/ EC60950-1)
動作温度:0℃〜 70℃(ご要望に応じてインダストリアル仕様温度範囲に対応)
保管温度:-40℃〜 85℃、温度勾配最大5℃/分
湿度5%~95%相対湿度、結露なきこと
標高:-300m~3000m
衝撃:15g 0.33ms、6g 6ms
振動:1g 5~2000Hz
MTBF:11.9年、摂氏 50℃
ドイツで設計、製造
ISO9001認証済品質管理システム
RTOS用BSPとドライバ RTOS用BSPとドライバ
LynxOSの - お問合せください
On Time RTOS-32 -お問合せください
OS-9 - お問合せください
QNX 4.x, 6.x - お問合せください
Real-Time Linux (RT Patch) - お問合せください
RTX - お問合せください
VxWorks 6.9 - お問合せください
VxWorks 7.0 - 開発中
他OS - お問合せください

CompactPCI® PlusIO(PICMG 2.30)はPICMG®規定のJ2からのリアI/Oの新しい標準です。高速信号ライン(PCIExpress®、SATA、イーサネット、USB)はPC3-ALLEGROから特殊UHMコネクタでバックプレーンに伝送、PlusIOリアI/OトランジションやCompactPCI®シリアルボードスロットへと利用されます。

CompactPCI®シリアル(PICMG CPCIS.0)は、PCIExpress®、SATA、イーサネット、USBシリアルデータラインに基づいた全く新しいカードスロットを定義しています。ハイブリッドバックプレーンで、PC3-ALLEGROと組合せCompactPCI® 、CompactPCI® シリアルどちらの様式でもシステムスロットコントローラとして配置させることができます。

ページのトップへ


ダウンロード

PC3-ALLEGRO VGA+DIMM メモリ
VGAコネクタ+DIMMメモリ


項目
サイズ
ダウンロード
1.
製品情報(英文)
1910KB
PDFファイル
2.
ユーザーガイド(英文)
2180KB
