概要

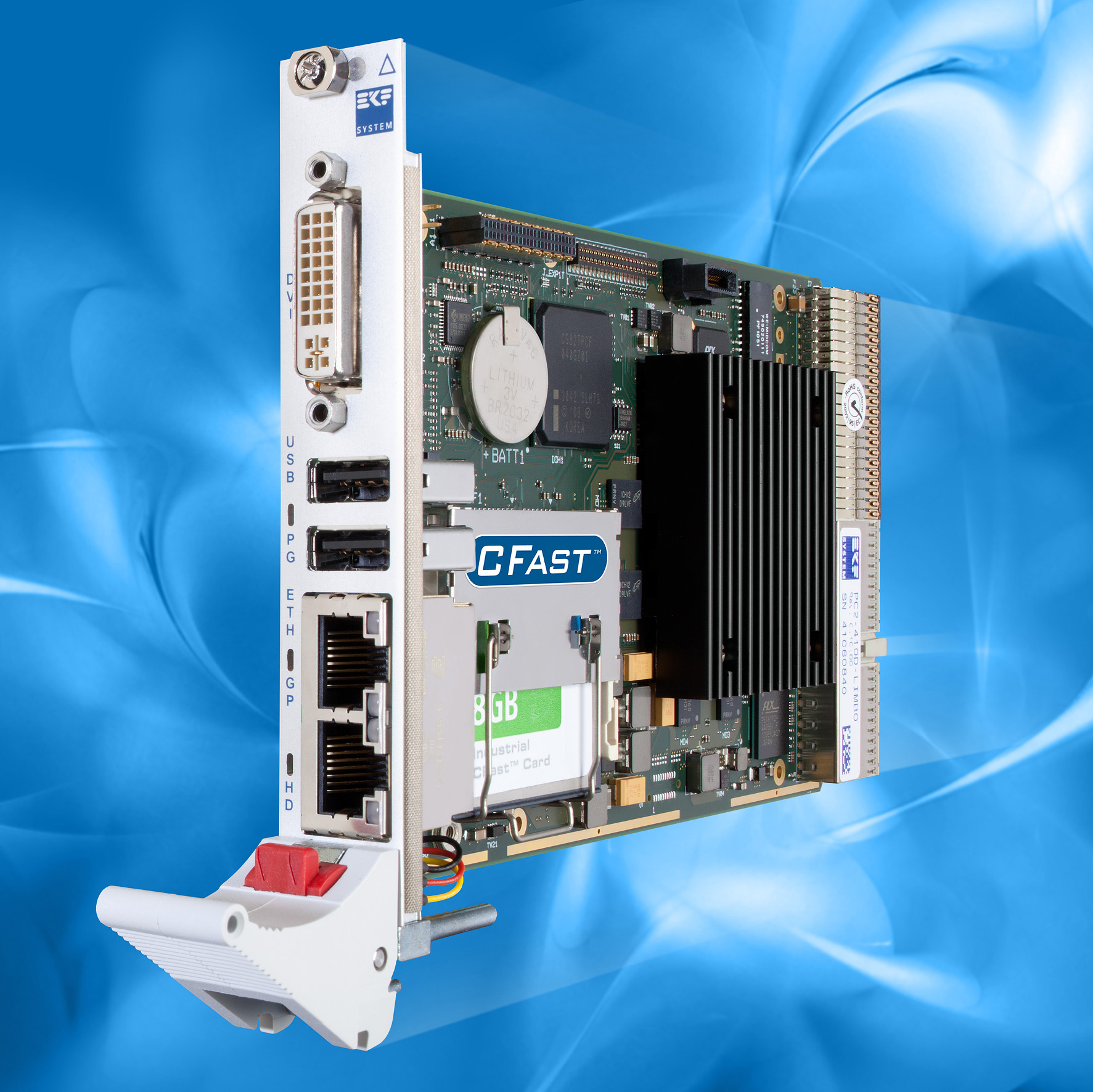

PC2-LIMBOは低消費電力4HP/3U CompactPCI® CPUボードで、Intel® Atom™ E600シリーズ1.6GHzプロセッサを搭載し、インダストリアル仕様温度範囲にもオプションで対応できます。フロントパネルは、2x イーサネット、2x USB、1x DVIコネクタx1があります。

堅牢なアプリケーション用としてハンダ付2GB RAMが搭載されています。 CFast™ホストコネクタが、3Gbps SATA SSD取付用にあります。microSDカードホルダは、低コストインダストリアル用microSDHCフラッシュカードに対応します。 またSATA大容量ストレージで利用できるものもあります。

メザニンサイドボード取付用に拡張コネクタがあり、各種ボード、レガシーI/O、SATA、イーサネット、セカンダリビデオ出力などPCI ExpressでのI/Oで使用できます。ほとんどのメザニンボードは2.5インチドライブを収容できます。

通常、PC2-LIMBOと組合わのサイドボードは8HPとなります。PC2-LIMBOに収まるフラッシュストレージモジュールがあり、4HPにすることができます。C47-MSATAは高速1.8インチSATA SSDが搭載され主要OSのインストールに適しています。例えば、C47-MSATAモジュール。 2つのmSATA SSDを搭載し、RAID動作できます。C42-SATAには800GB 1.8インチマイクロSATA SSDが搭載されています。

ページのトップへ


仕様

仕様
モデル名 PC2-LIMBO
内容 CompactPC® システムスロットコントローラ
PICMG® 2.30準拠CompactPCI® Plus IOリアI/O

ハイブリッドシステム(2バックプレーンCompactPCI® &CompactPCI® シリアル)オプション
Intel® Queens Bayプラットホーム(Tunnel Creek CPU, Topcliff PCH)技術採用
Intel® Atom™ シリーズE6xxモバイルプロセッサ、低電力CPU、グラフィックスエンジン
E680(T)プロセッサ1.6GHzのTDP 4.5W(T = -40℃〜85℃)

2GB DDR2ハンダ付メモリ
グラフィックスコントローラ(フロントパネル:DVIかVGAコネクタを選択)
最大解像度1920x1080
Intel® EG20T(Topcliff)プラットホームコントローラー·ハブ(PCH)

2x イーサネットコントローラ(F/PかJ2 RIOどちらか単独にBIOS制御)
2x ネイティブ3GbpsSATA
4x 3Gbps SATA、メザニン利用(オプション)、リアI/O(JMicronコントローラ、現在BIOSのブートには未対応)
12x USB2.0
CFast™ カードホストコネクタ搭載(3Gbps SATA I/F)
microSDホストコネクタ(32GB、microSDHC class6対応)
C42-SATAで800Gb SATA 1.8インチSSD取付可能(4HP維持)
C40-SCFAでコンパクトフラッシュやSSD取付可能(4HP維持)
C41-CFASTでセカンダリCFast™取付可能(4HP維持)
PCI Express® パケットスイッチ
(リアI/OとCPCIシリアルバックプレーン用にそれぞれ4レーン、メザニンボード用に1レーン)
レガシーI/O拡張コネクタ(CAN2.0B、HDオーディオ、LPC、PS/2、UART)
ハイスピードI/O拡張コネクタ(LVDS、PCI Express®、SATA、USB)
各種サイドボードがPCIeの有無に関わらず利用できます。
ほとんどのメザニンで2.5インチシングル/デュアルドライブ搭載可能
リアI/Oトランジションモジュールのオプション(例:PR1-RIO)
5V専用デザイン、オンボード3.3VレギュレータでCPCI拡張スロットカードに電源供給
ACPI採用UEFI Phoenix BIOS

長期供給可能
コーティング、シーリング、梱包仕様等ご要望に応じます
RoHS指令準拠
