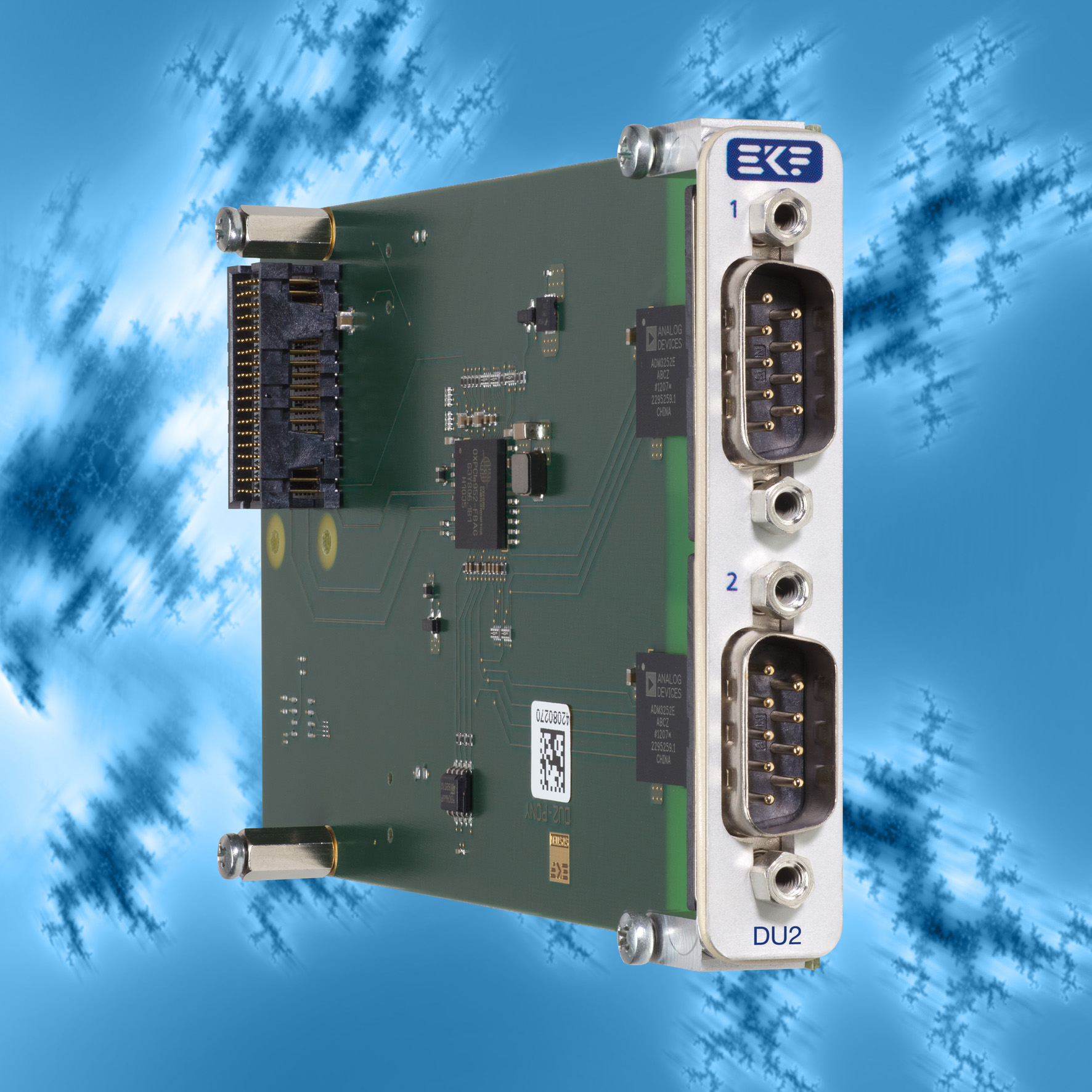

DU2-PONYは、PCIe-デュアルUARTブリッジを搭載のXMC標準シングル幅メザニンボードです。2個の2.5kV絶 縁バリア付RS-232トランシーバで最適なノイズ特性とEMC耐性を得ることができます。フロントベゼルのD-subコネクタ はシールドに対してAC250V耐電圧になります。 950UART(COMポート)は非同期シリアルアプリケーションと互換性があります。認定のデバイスドライバは、 Windows®に用意されています。 460kbps EIA/TIA-232-Eトランシーバは、CTS/RTSハンドシェイク固定を可能にし、厳しい電気環境での動作に適しています

DU2-PONYは15Mbpsまでの非同期ボーレートに適しているPLX OXPCIe952シングルチップのPCIe-UARTブリッジが装備されています。PCスタイルのRS-232 D-Subピン配列と比較して、UART RX/TX信号に、またハードワイヤハンドシェイク(オプション)用CTS/RTSに対応しています。 DCS、DSR、DTR、RI信号は使用されていません。 2個のADM3252EトランシーバはTIA/EIA-232-E物理層仕様の要件を満たしています。両シリアルポートのRS- 232信号は基板回路から、また互いに絶縁されています。D-Subコネクタ仕様のため、シールド(フロントベゼル)でのRS- 232間の測定値は250Vを超えないようにしてください。

ページのトップへ


仕様

仕様
モデル名 DU2-PONY(デュアル絶縁型RS-232非同期インタフェース)
内容 XMCシングル幅メザニンボード139x74mm
ボードからホストまで10mmスタック高
ホストI/FコネクタP15XMC - PCI Express、シングルレーン、シングルリンク
VITA61規格XMC 2.0要件を満たすオプションのP15コネクタ
+3.3Vで動作(VPWR未使用)

デュアルポートUARTへのPCIeブリッジ
128バイト送受信FIFO搭載のPLX Oxford 950 UART
ボーレートが非同期で15mbps(UART)
Windows®、Linuxのデバイスドライバ対応

2.5kV絶縁型RS-232トランシーバ (Analog Devices isoPower)
EIA/TIA-232-E規格トランシーバ
460kbps高データレート
±8kV±15kVのESD保護のトランシーバ入出力ピン
25kV/μs以上の高いコモンモード過渡耐圧
高ノイズ環境でのデータ通信や自己診断ポートに適当
フロントベゼルの2個のオス型9ピンD-Subコネクタ(RXD/TXD、CTS/RTS)
2個のRS-232ポートは回路基板から絶縁(D-Subコネクタの特性によりAC250V限定)

長期供給可能
コーティング、シーリング、アンダーフィルはご要望に応じます
RoHS指令準拠
動作温度:0℃~+70℃(ご要望に応じてインダストリアル仕様温度に対応)
保管温度:-40℃~+85℃、最大5℃/分の温度勾配
湿度:5%~95%相対湿度、結露なきこと
標高:-300m~3000m
衝撃:15g 0.33ms、6g 6ms
振動:1g 5~2000Hz
MTBF: 115.2年
EC規制EN55022、EN55024、EN60950-1(UL60950-1/ IEC60950-1)
