概要

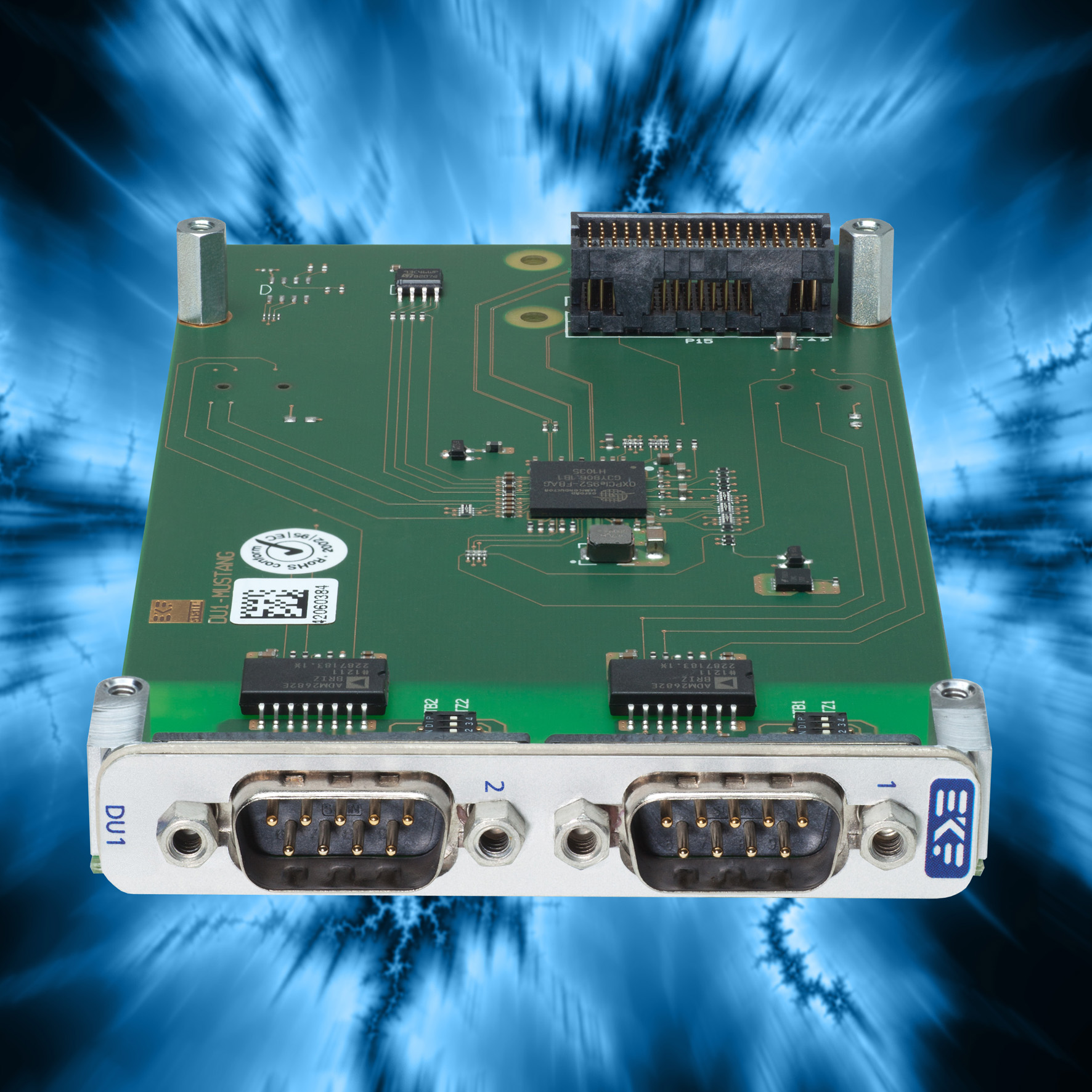

DU1-MUSTANGは、PCIe-デュアルUARTブリッジを搭載したXMC標準シングル幅メザニンボードです。2個の 5kV絶縁バリア付16Mbps RS-485トランシーバで最適なノイズ特性とEMC耐性を得ることができます。フロントベゼルのD-subコネクタは、シールドに対してAC250V耐圧になります。

950UART(COMポート)は非同期シリアルアプリケーションと互換性があります。認定のデバイスドライバは、 Windows®に用意されています。最大16Mbps EIA/TIA-485トランシーバは、全二重(4+1ワイヤケーブル)、半二重(2+1ワイヤケーブル)で、ポイントツーポイントやマルチポイントアプリケーション用に 設定できます。

ページのトップへ


仕様

仕様
モデル名 DU1-MUSTANG(デュアル絶縁型RS-485非同期インタフェース)
内容 XMCシングル幅メザニンボード139x74mm
ボードからホストまで10mmスタック高
ホストI/FコネクタP15XMC - PCI Express、シングルレーン、シングルリンク
XMC2.0準拠P15コネクタ(白色)オプション
+3.3Vで動作(VPWR未使用)

デュアルポートUARTへのPCIeブリッジ
128バイト送受信FIFO搭載PLX Oxford 950 UART
ボーレートが非同期で15mbps(UART)
Windows®、Linuxのデバイスドライバ対応

5kV rms絶縁型RS-485/RS-422トランシーバ (Analog Devices)
半二重、全二重設定可能
±15kVのESD保護RS-485入出力ピン
16Mbps高データレート
1つのバスにつき最大256ノードまで接続(DTR経由のドライバイネーブル制御)
回線ショート、断線にフェイルセーフ、安全確保のレシーバ入力
25kV/μs以上の高いコモンモード過渡耐圧
過熱保護(サーマルシャットダウン)保護機能
フロントベゼルの2個のオス型9ピンD-Subコネクタ
RS-485ポートはそれぞれまた回路基板から絶縁(D-Subコネクタ特性によりAC250V限定)
全二重、半二重方式設定用DIP-スイッチ、回線終端ON/OFFスイッチ
環境・規制 長期供給可能
コーティング、シーリング、アンダーフィルはご要望に応じます
RoHS指令2002/95/EC準拠
動作温度:0℃~+70℃(ご要望に応じてインダストリアル仕様温度に対応)
保管温度:-40℃~+85℃、最大5℃/分の温度勾配
湿度:5%~95%相対湿度、結露なきこと
標高:-300m~3000m
衝撃:15g 0.33ms、6g 6ms
振動:1g 5~2000Hz
MTBF: 121.5年
EC規制EN55022、EN55024、EN60950-1(UL60950-1/ IEC60950-1)
