DC2-STAG

PCIe®外部ケーブル接続型・ホスト側アダプタ

DC2-STAG

XMCメザニンモジュール PCIe®外部拡張
ケーブリング・ホストアダプタ DC2-STAG


TEL:045-331-9201



TOPICS







概要

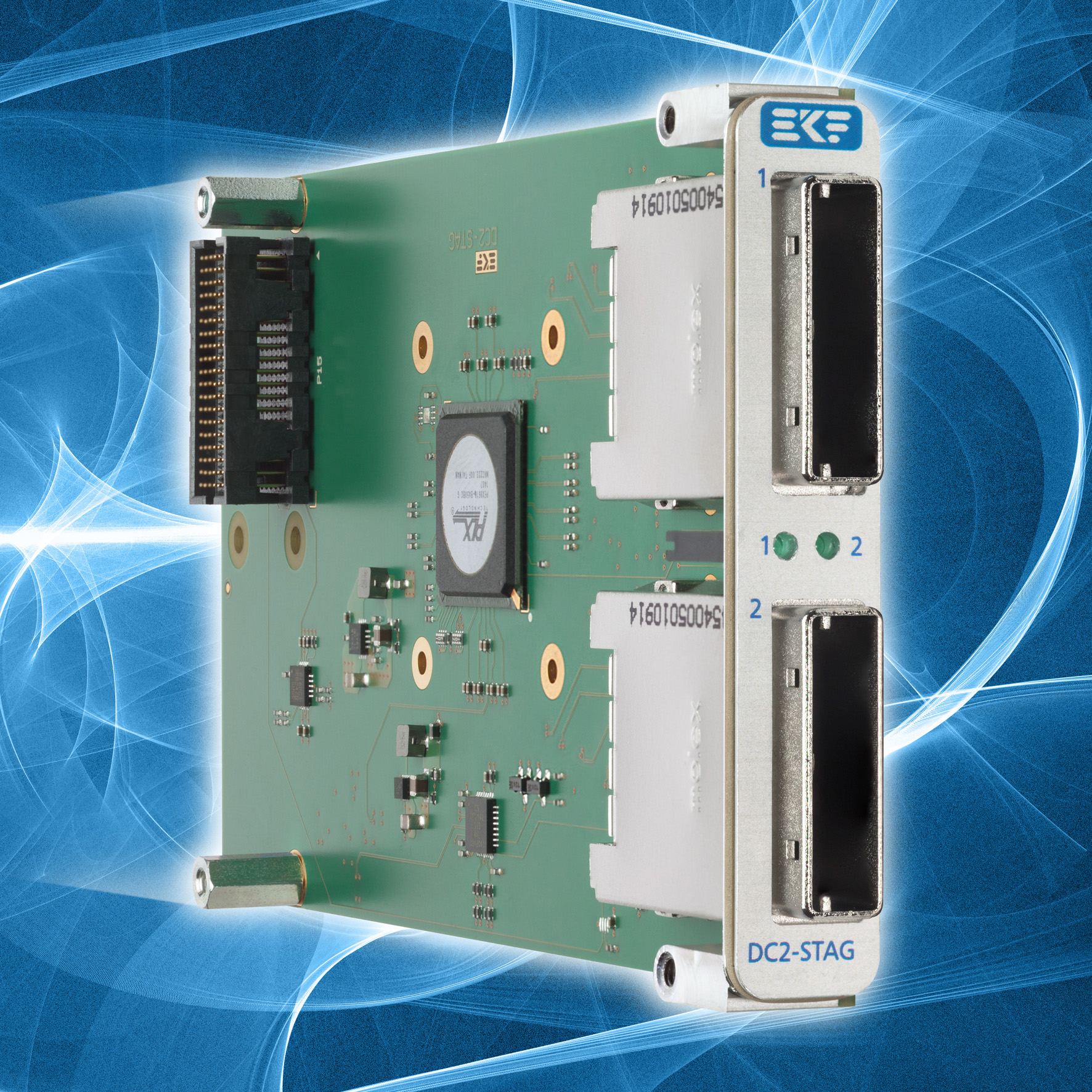

DC2-STAGは2つのPCIe x4外部ケーブル(ホストシステムアダプタ)接続用に設計されたXMCメザニンボードです。2個のPCIe x4コネクタがフロントパネルにあり、PCI Express®で1、2台の遠隔ターゲットシステムの接続ができます。最適パフォーマンスには、PCIe x8 Gen2対応XMCボードが必要です。これで両コネクタからのフル出力でPCIe Gen2処理速度で同時稼働が可能となります。

通常のアプリケーションでは、PCIe x4のXMCキャリアとして十分適しています。PCIe Gen2パケットスイッチは、アップストリームを等分のダウンストリームリンク(x 4)に分割、ターゲットシステムへそれぞれ20GT/s伝送します。デュアルクロッキングがSSCホストシステムで光ケーブル(AOC)に用意されています。

ページのトップへ


仕様

仕様
モデル名 DC2-STAG
規格 規格:
XMCシングル幅メザニンボード139x74mm
スタック高さ:XMCからホストまで10mm
ホストI/Fコネクタ:P15 XMC(オプションXMC2.0)
x8またはx4 PCI Express®2.0(5.0 Gbps)
+3.3V専用(VPWR使用不可)

I/O接続性:
PCI Express® 外部拡張ケーブリング仕様
PCIe x4 38極(フロントベゼル)の2つのコネクタから2つのシステムを同時接続
XMCをイネーブルしたホストシステムによる遠隔ターゲットシステム制御に適当
スプリットシステム、ハイブリッドシステム、システム拡張アプリケーション
PCI Express® x4外部ケーブルアダプタでPCIeのターゲットシステムに接続
0.5~7mの長さの銅ケーブルを用意
アクティブ光ケーブルアセンブリ(AOC)を最長300mまで用意
PCIe Gen2 x4で最大20GT/s帯域幅に対応

オンボードコンポーネント:
Gen2 PCI Express® 16レーンパケットスイッチ内蔵
ホストシステムのスペクトラム拡散クロック(SSC)ドメインから分離のデュアルクロッキング方式のオプションでケーブルポートは、アクティブ光ケーブル(AOC)に応じて、一定周波数(CFC)に設定することができます。
ケーブルポートのPCIe Gen1/Gen2のプロトコル選択可能

環境、規制:
ドイツで設計、製造
ISO9001認証済品質管理マネージメント
長期供給可能
堅牢なソリューション
ご要望に応じコーティング、シーリング、アンダーフィル対応
RoHS指令準拠
動作温度:0℃~70℃
要望に応じてインダストリアル仕様-40℃~85℃に対応
保管温度:-40℃~85℃、温度勾配最大5℃/分
湿度:5%~95%相対湿度、結露なきこと
標高:-300m~3000m
衝撃:15g 0.33ms、6g 6ms
振動:1g 5-2000Hz
MTBF:65.7年
EC規則:EN55022、EN55024、EN60950-1(UL60950-1 / IEC60950-1)
