DB4-EAGLE

XMC Mezzanine Module Quad-Port USB 3.0 Host Controller

DB4-EAGLE

XMCメザニンモジュール 4ポート USB 3.0
ホストコントローラ DB4-EAGLE


TEL:045-331-9201



TOPICS





概要

DB4-EAGLEはXMC規格シングル幅で、PCI Express®-USB3.0x4ポートコントローラを搭載をしたメザニンボードです。3つのUSB3.0はフロントベゼルにあり、USB2.0/3.0対応の外付けデバイスを接続することができます。オプションで追加のUSB3.0がシステム内部利用でオンボードで取付けられます。

USBコントローラはどのコネクタでも全てのUSBデータ転送プロトコル、SuperSpeed(USB3.0 xHCI)同様、高速、全速、低速に対応します。DB4-EAGLEはPCI Express®レーン(最適性能にはGen2)1つだけ必要としモジュールはどのXMCキャリアボードとでも組合わせることができます。

DB4-EAGLEはTI製TUSB7340シングルチップ PCI Express®-USB3.0ブリッジを実装しています。 xCHI(Super Speed)適合のホストコントローラは4ポートに対応します。ダウンストリーム各ポートは独立して動作し、それぞれ電力制御と過電流検出をします。SuperSpeed USB3.0はUSB2.0の10倍(5Gbpsに対して480Mbps)の速度となります。

xHCIコントローラの帯域幅は、DB4-EAGLEのすべてのポートで共有されます。XMC VPWR電圧レベルが自動検知、パワースイッチにより変換され、USBのVBUS(+5V)で各コネクタへ1.5A超で供給、外部デバイスからの重容量負荷にも適します。

ページのトップへ


仕様

仕様
モデル名 DB4-EAGLE
内容 XMCメザニンモジュール・USB3.0Super Speed コントローラ
規格 XMCシングル幅メザニンボード139x74mm
XMCからホストまで有効高さ10mm
ホストI/Fコネクタ P15 XMC - PCIe、シングルレーン、シングルリンク
オプションのP15コネクタ(XMC2.0準拠)(白色)
VPWR +5V/+12Vのどちらか自動調整

PCIe-4ポートUSB3.0コントローラ
PCIe x1 Gen2インタフェースで最適性能確保
USB3.0 xHCI SuperSpeed
USB2.0 高速、全速、低速に対応
外付デバイス用フロントUSB3.0(Type A)x3
システム内配線用オンボードUSB3.0コネクタ(オプション)
環境、規制 ドイツで設計、製造
ISO9001認証品質マネジメント
長期供給
RoHS2002/95/EC指令準拠
コーティング、シーリング、梱包仕様等ご要望に応じます
動作温度:-40℃~85℃
保管温度:-40℃〜85℃、最大温度勾配:5℃/分
湿度:5%~95%結露なきこと
標高:-300m~3000m
衝撃:15g 0.33ms、6g 6ms
振動:1g 5~2,000Hz

規格準拠:EN55022、EN55024、EN60950-1(UL60950-1/IEC60950-1)

ページのトップへ


ダウンロード

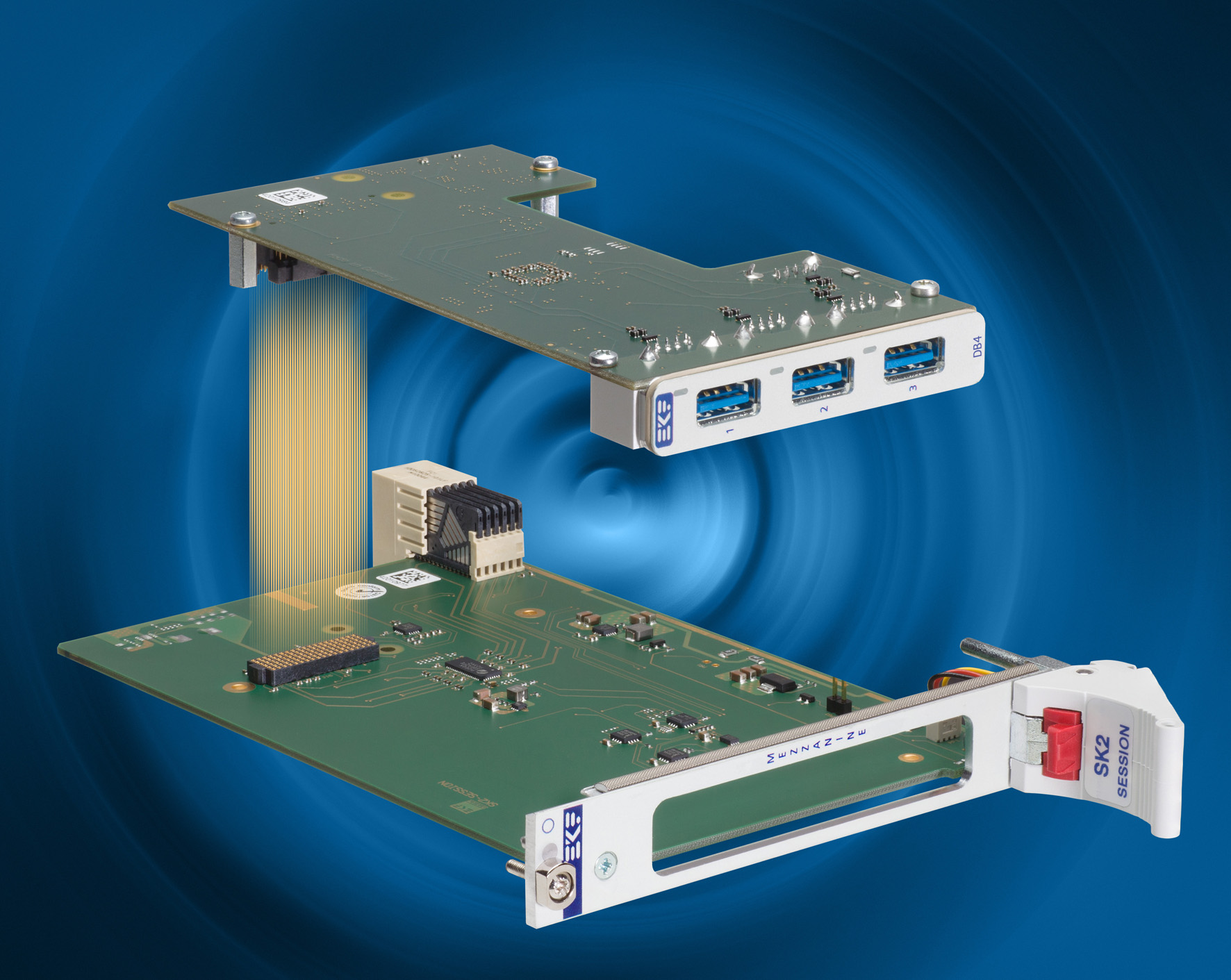

DB4-EAGLE over Carrier Card


項目
サイズ
ダウンロード
1.
製品情報(英文)
952KB
PDFファイル
