電源付4スロットCompactPCIシステムラック

CRB-BLUELINE

3U CompactPCI 小型システムラック
CRB-BLUELINE


TEL:045-331-9201



TOPICS







概要

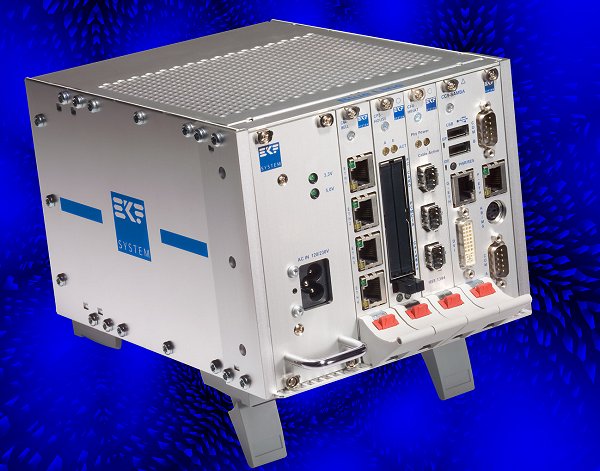

CRB-BLUELINEは全ての産業分野での要件、また過酷な条件にも適する、耐久性、拡張性、経済性のある小型CompactPCI®ラックです。172x132x208mm(3U/30HP)の コンパクトサイズで、最大5つのCompactPCI® モジュール(シングルサイズEurocard)を収納できインダストリアルグレードのリムーバブル電源を搭載してます。

BLUELINEには低消費電力化Intel® Atom™ シリーズ(Tunnel Creek E6xx)からIntel® Core™ i7高性能CPUまで適したCPUボードを選択できます。 大容量記憶装置には2.5/1.8インチSSDやCompactFlash (CFastも選択可)カードがCPUモジュールの主要部分となります。低電力ボードには自然空冷で十分冷却できます。

付属品でBLUELINEは壁実装か底部実装できます。静音タイプ120x120mm冷却ファンが強制対流の冷却を必要とする高性能CPUボード用に選択できます。 CCM-BOOGIEPC1-GROOVE 等のCompactPCI CPUボードと組合わせた時、BLUELINEは完全な産業用PCとなります。他に3つのCPCIスロットがシステム拡張用に利用できます。 モジュラーの非排他的設計で、BLUELINEは容易に短時間で再構成できます。

システムの信頼性は電源ユニットの品質が大きく関わります。 BLUELINEはドイツ製のリムーバブル、ハイグレード産業用電源ユニットが装備されています。今のところAC120/230VかDC24V(自動車用)の電源ユニットを装着できます。 BLUELINEは長期供給可能でスケーラブルなIPCシステムで高信頼性とコンパクトで手ごろな価格で多くのPCベースのソリューションより良い手段となります。 個々のニーズに合うカスタムバージョンにも対応します。

ページのトップへ


仕様

仕様
モデル名 CRB-BLUELINE
規格 3Uラック/30HP、シールド済、足底部フランジ付、1xシステムスロットCompactPCI CPUボード3U/4HP(コンパニオンボード無)、8HP(コンパニオンボード付)、1xCPCI PSU 3U/10HP装備の3×拡張スロットCPCIボード3U/4HP(ブラインドパネル含む)に対応
サイズ ~172(幅)x132(高さ)x208(奥行)mm、足底部フランジ、付属品含まず
~166mm(高さ)上部取付ファンユニット含む
CompactPCI Bus 1xP1/P2システムスロット、右側(赤のレール)
3xP1拡張スロット(ブラインドパネル含む)
CompactPCI 32ビット、5V VIO(ご要望で3.3V VIO対応)
電源ユニット用1xMコネクタ(左側)
電源ユニット(交流電源) 電源ユニット(AC電源):リムーバブル、3U/10THP、永久的ショート・過電圧保護、プライマリ/セカンダリ
周囲温度-25℃~70℃(50℃以上2%/Kディレーティング)オーバーヒート保護
ライン入力90~138VAC/187~264VAC 50/60Hz(自動切替)、入力コネクタIEC320/C5
出力5V/8A、3.3V/10A、M24/8コネクタがバックプレーンに適合、EN 60950適合SELV回路
電源コードとファスナー金具含む
ファンユニット
(オプション)
120x120mm静音タイプ、5V DC、2.1W、エアフロー1.66m3/分、58.6CFM、1850rpm、29dbA
CRB-4(5,6)-BLUELINEにて提供
EC規制 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1)、2002/95/EC(RoHS)
付属品(オプション) 壁実装用ブラケット
底部実装用ブラケット

ページのトップへ


ダウンロード


項目
サイズ
ダウンロード
1.
製品情報(英文)
654KB
PDFファイル
