超薄型 1U CompactPCI®システムラック

CR1-3-RACK

ロープロファイル 1U CompactPCI®
システムラック CR1-3-RACK


TEL:045-331-9201



TOPICS






概要

CR1-RACKはシングルサイズのCompactPCI®ボード(3U Eurocard)用の19インチ1Uラックでです。CR1-RACKは、3枚までのCompactPCI®ボードとオプションでリアI/Oトランジションモジュールを水平取付できるロープロファイルのソリューションです。 ラックの管理がオプションで利用できます。

CR1-RACKのシステムスロットは大容量ストレージ、またサイドボード搭載のPC1-GROOVE、PC2-LIMBO等の4HP、8HPのCPUボードの収納に適しています。さらに2つのCompactPCI®スロットが4HPのI/Oボードに用意されています。

ページのトップへ


仕様

仕様
モデル名 CR1-3-RACK
内容 19インチ1U/84HP CompactPCI®システムラック
44.2x444.6x280mm(高さ×幅×奥行)
冷却 3xDCファン 40x40mm
バックプレーン CPCIシステムスロット4HP(8HP、サイドボード含む)
2x CPCIスロット4HP
32ビット、+5V Vio
リアI/Oオプション
消費電力 リムーバブル電源 250W
AC90~264V 47-63Hz
+3.3V 18A
+5V 25A
+12V 5A
-12V 0.5A
環境・規制 動作温度:0℃~40℃
保管温度:-30℃~70℃
32ビット、+5V Vio
湿度:5%~80%結露なきこと
衝撃:
MIL-STD-810F準拠 1 Jan 2000 Annex C, U.S highway truck Figure 514.5C-1, vertical Shock test (Sawtooth) Figure 516.5-10

DIN EN 61373:1999準拠, Figure 2, Category 1, Class B MIL-STD-810F 1 Jan 2000 Annex C, Shipboard: Figure 514.5C-15

EMC EN61000-6-3 EN6100-6-1
Safety EN60950-1

ページのトップへ


ダウンロード

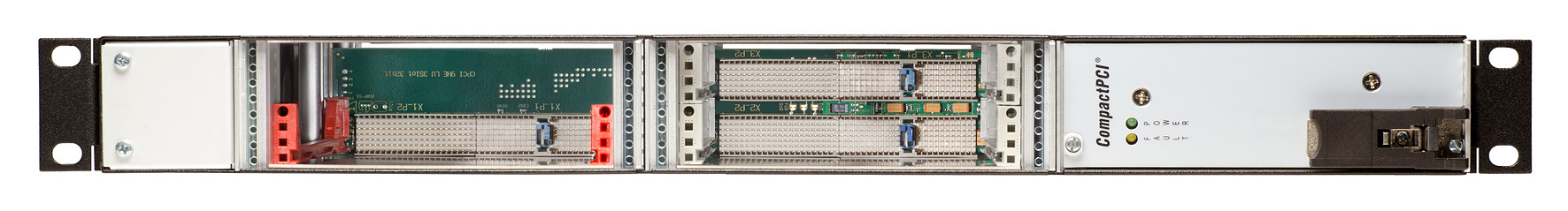

CR1-3-RACK Front View


項目
サイズ
ダウンロード
1.
製品情報(英文)
389KB
PDFファイル
