概要

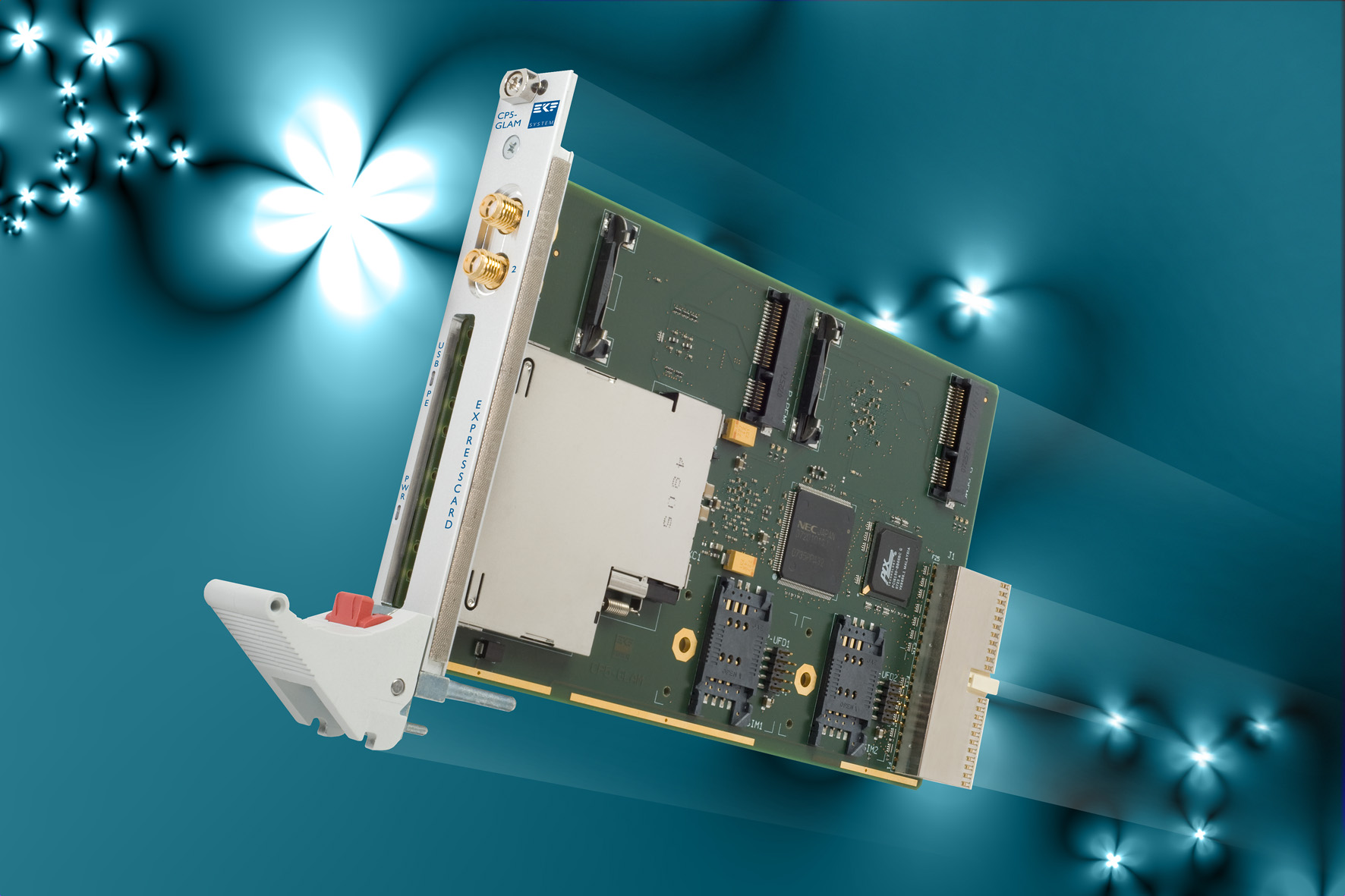

CP5-GLAMは54/34mmのExpressCardと2つのPCIeミニカード用キャリアボードで、2個のUSB接続SSDモジュールを装着できます。 3U/4HP CompactPCI®ペリフェラルボードで、USBコントローラに加えPCIeミニカードとExpressCard両方の装着に必要なPCIeベースの回路となってます。 フロントパネルのExpressCardスロットはプッシュ式の構造でExpressCard/54(54x75mm)、ExpressCard/34(34x75mm)に対応、電源を切らずにモジュールの 挿抜が可能です。

CP5-GLAMのPCIeミニカードソケットは、WiFi(WLAN)、GSM、WiMaxまたIntel®Turbo Memory等の無線アプリケーションに最適で、 最大6個のアンテナコネクタ(SMA/RR)でMIMO(RF multiple-input multiple-output)カードを使用可能とします。 一般的にワイヤレスミニカードはU.FL型コネクタになります。ダブルエンドU.FL同軸ケーブルがミニカードそれぞれのコネクタに必要でフロントパネルの対応するSMAコネクタに配線します。 またCP5-GLAMはIntel®Z-U130などのUSBフラッシュディスクモジュール用に2個のソケットがあります。

ページのトップへ


仕様

仕様
モデル名CP5-GLAM
内容 シングルサイズCompactPCIスタイルユーロカード(160x100mm)
フロントパネル幅4HP(20.3mm)
CompactPCI® 32ビット/33MHz
+5V/+3.3V VIO(J1キー無)のCPCIバックプレーンに適当
PXI®システム構成が可能
PCIeミニカード 2×PCI Expressミニカードソケット
オンボードSIMコネクタに配線のUIMポート(ヒンジスタイル)
WLAN、GSM、WiMaxの、Turbo Memory他PCIeミニカードに適合
USBおよびPCIeミニカードに適合
アンテナコネクタ
フロントパネルに2×SMA/RPコネクタがあり、U.FLレセプタクルに接続されます。ミニカードからCP5-GLAMボードへダブルエンドU.FLプラグケーブルアセンブリに適当。

最大6個のSMA/RPのフロントパネルコネクタがExpressCardスロットが使われてない場合、利用可能(MIMOソリューション)
USB SSD 薄型業務用USB SSDモジュール(Intel, M-Systems, STEC等、現在8GB)用に2×2.00mmピンヘッダを採用
ExpressCardスロット フロントパネルはプッシュ式の構造
ExpressCard/54(54x75mm)、ExpressCard/34(34x75mm)
USB、PCIeカード用に適当
電源スイッチ
各ボードのリテンション補強ソリューションで超耐久システムへ
54mm幅までのExpressCardに対応
コンポーネンツ PCI-PCIブリッジ(前後のCompactPCI-ローカルPCI変換)
PCI-PCIeブリッジ
PCI-USB2.0ホストコントローラ、5ポート
PCIeパケットスイッチ、4レーン
環境・規制 動作温度:0℃~+70℃
保管温度:-40℃~+85℃、最大5℃/分の温度勾配
湿度:5%~95%相対湿度、結露なきこと
標高:-300m~3000m
衝撃:15g 0.33ms、6g 6ms
振動:1g 5~2000Hz

EN55022、EN55024、EN60950-1(UL60950-1/ IEC60950-1)
RoHS指令 2002/95/EC準拠
消費電量 +5.0V、700mA max.(モジュールにより異なります)
+3.3V、1.6A max.(モジュールにより異なります)
