概要

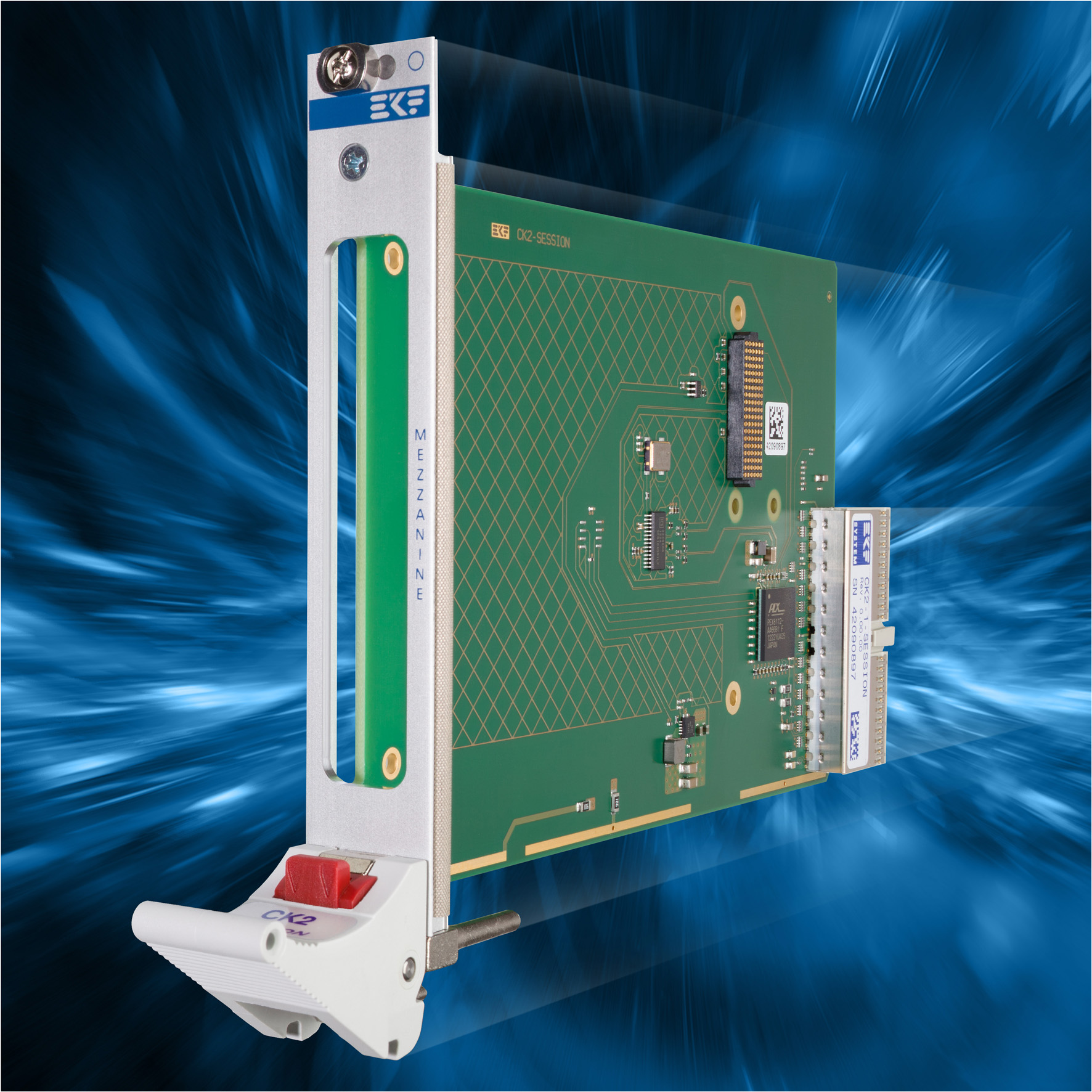

| CK2-SESSIONはXMCメザニンモジュールのキャリアボードとして機能するPICMG®CompactPCI®Classicの拡張ボードです。XMCモジュールは、ANSI/VITA42規格に準拠し、PMCモジュールの改良型バージョンとされます。PMCボードと同じ形状でありながらXMCモジュールはPCIeインタフェースを備えています。 CK2-SESSIONには、パラレルCompactPCI®バックプレーンからオンボードPCIeシリアルリンクにデータを変換するにPCI®-PCIExpress®ブリッジが装備されています。クラシックcPCIバックプレーンの帯域制限により、データ転送には一つのPCIExpress®レーンで十分となります。したがってミドルクラスまでのXMCモジュール(UART、イーサネット、他I/O)のキャリアとして最適です。 CK2-SESSIONは、33/66MHz動作の32bitバックプレーンシステム(J1コネクタ)用のCompactPCI®Classicボードです。cPCIバックプレーンはアナログ回路、パラレルポート、RS-485、RS-232、USB2.0、イーサネットなどの低中速域のI/Oには十分な、33MHzで最大1Gbpsの通信速度を実現します。 PCI-PCIe®ブリッジはXMCモジュールコネクタJ15に接続されています。1つのPCIeレーンはPCIe1.0では最大2.5Gbpsの転送速度となりますが、バックプレーンのボトルネックにより制限されます。さらに高いスループットのアプリケーションにはXMCモジュールキャリアSK2-SESSION(4×5Gbps)を検討ください。 |
仕様
| 仕様 | |
|---|---|
| モデル名 | CK2-SESSION |
| 内容 | PICMG®CompactPCI®Classic(CPCI-2.0)拡張ボード シングルサイズEurocard 3U/4HP(100x160mm) CPCIバックプレーンコネクターJ1、33/66MHz、32bit +5V専用設計(バックプレーン用+3.3Vは不要) XMCモジュールコネクタJ15 VITA42規格(黒色) オプションのXMC2.0型コネクタJ15 VITA61規格(白色) 1ｘPCIeレーン Gen1(2.5Gbps)に対応 +5V XMC VPWR(最大電流はシステム電源に依る) オンボードレギュレータ+3.3V、3A XMC |
| 環境・規制 | 通常及びインダストリアル温度範囲にも対応 長期供給可能 堅牢なソリューション(コーティング、シーリングはご要望に応じます) RoHS指令準拠 |
