CB3-TONE

CompactPCI® 4ポートUSB 3.0コントローラ

CB3-TONE

CompactPCI® 4ポートUSB 3.0
コントローラCB3-TONE


TEL:045-331-9201



TOPICS







概要

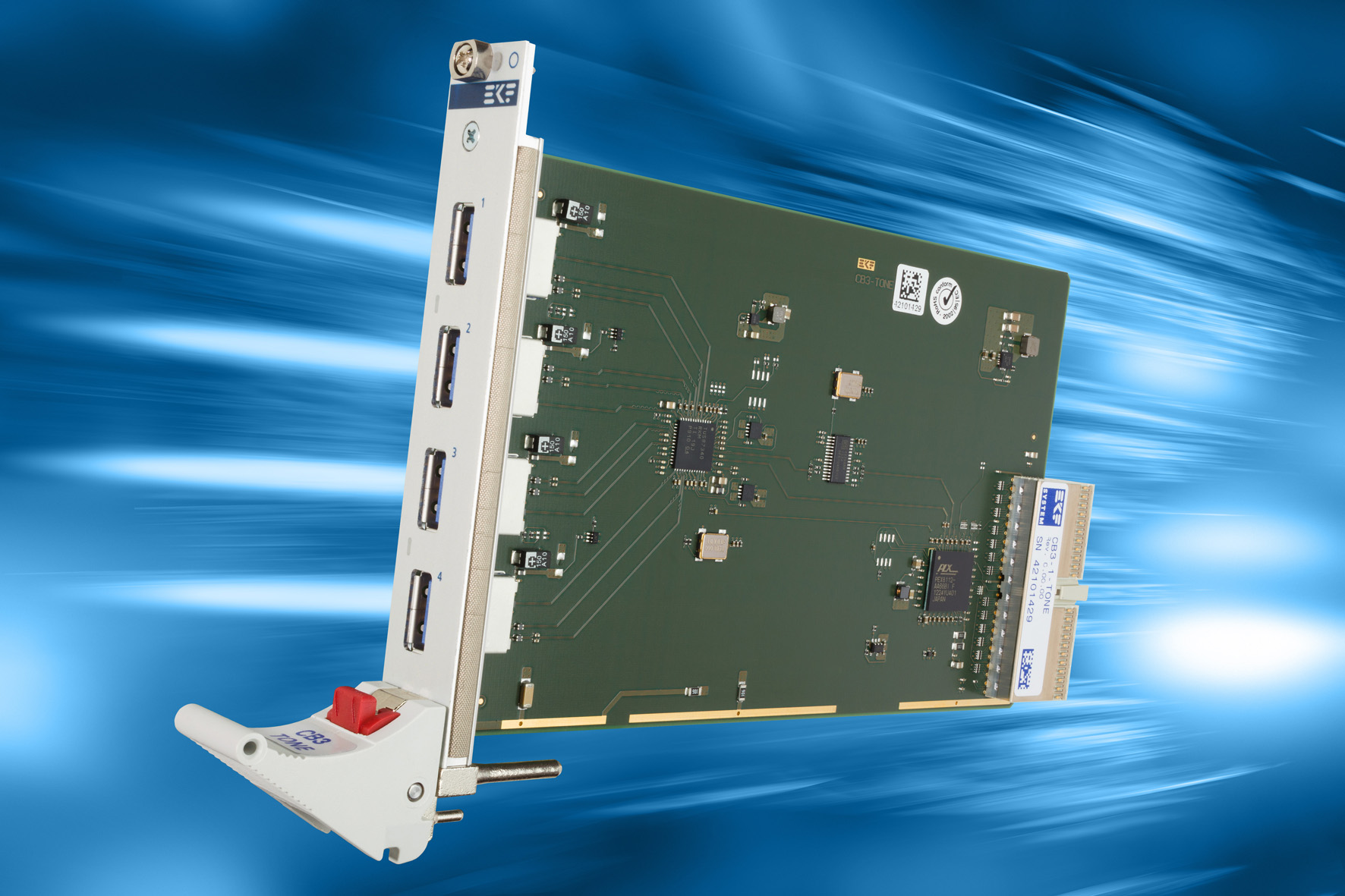

CB3-TONEはPCI Express®-USB 3.0の4ポートコントローラを搭載したCompacPCI®拡張ボードです。4xUSB3.0が外付けUSB3.0/2.0デバイス取付用にフロントパネルにあります。電子パワースイッチで全てのUSBコネクタから+5V/1.5Aまで供給できます。

USBコントローラはどのコネクタからでも全てのUSBデータ転送プロトコル、SuperSpeed(USB3.0 xHCI)同様、高速、全速、低速に対応します。CB3-TONEは、USBコントローラとCompacPCI®バックプレーンとの間のインタフェースとして、PCI® - PCI Express®ブリッジが設けられています。

CB3-TONEはTI社TUSB7340(シングルチップ PCI Express®-USB 3.0ブリッジ)を実装しています。 xHCI(Super Speed)適合のホストコントローラは最大4ポートをサポートします。各ポートは独立して動作し、それぞれの電力制御や過電流検出をします。SuperSpeed USB3.0はUSB2.0の10倍(5Gbpsに対して480Mbps)の速度となります。 xHCIコントローラの帯域幅は、TUSB7340のすべてのポートで共有されています。TI社ではxHCI準拠Windows®ドライバをダウンロード提供しています。

他のCompactPCI®クラシックの周辺ボードとの併用において、速度性能の点ではバックプレーンの帯域幅が制限の要素となります。66MHzの32ビットCompactPCI®バックプレーンでは最大2Gbpsのスループットを得ることができます。SuperSpeed USBポートの速度は5Gbpsですが、CB3-TONEでの最大速度は以前のUSB2.0による速度よりは遥かに速いもののUSB3.0の最大速度には至りません。帯域については、このような制限事項がありますがCB3-TONEは経済的で信頼性が高く、どのような産業用のCompactPCI®のシステムへも簡単にインテグレーションできるUSB3.0 コントローラボードです。

ページのトップへ


仕様

仕様
モデル名CB3-TONE
規格 CompactPCI®拡張ボード3U4HP(シングルサイズユーロカード)
バックプレーンコネクタJ1 32ビットPCI33/66MHz、5V/3.3V VIO(J1キーなし)
内部に基づいたPCI Express®テクノロジー (PCI - PCIe bridge)
+5V専用デザイン
PXI®システム構成が可能

PCIe-4ポートUSB3.0コントローラ
USB 3.0 xHCI SuperSpeed
WHQLドライバ利用可能
USB2.0高速、全速、低速対応
4xフロントパネル外部デバイス取付用USB 3.0(Type A)
+5V/1.5A USBパワースイッチ
環境・規制 ドイツで設計製造
ISO 9001認証品質マネジメント
長期供給可能
要望に応じてコーティング、シーリング、アンダーフィル対応
RoHS指令準拠
動作温度:0℃~70℃(ご要望に応じインダストリアル仕様温度に対応)
保管温度:-40℃~85℃、温度勾配:5℃/分
湿度:5%~95%相対湿度、結露なきこと
標高:-300m~3000m
衝撃:15g 0.33ms、6g 6ms
振動:1g 5~2000Hz
51年(449,000時間)
EC規制:EN55022、EN55024、EN60950-1(UL60950-1/ IEC60950-1)

ページのトップへ


ダウンロード

項目
サイズ
ダウンロード
1.
製品情報(英文)
374KB
PDFファイル
