CompactPCI 5ポートUSB 2.0ホスト・コントローラ

CB2-PIPE

CompactPCI 5ポートUSB 2.0
ホスト・コントローラ CB2-PIPE


TEL:045-331-9201



TOPICS






概要

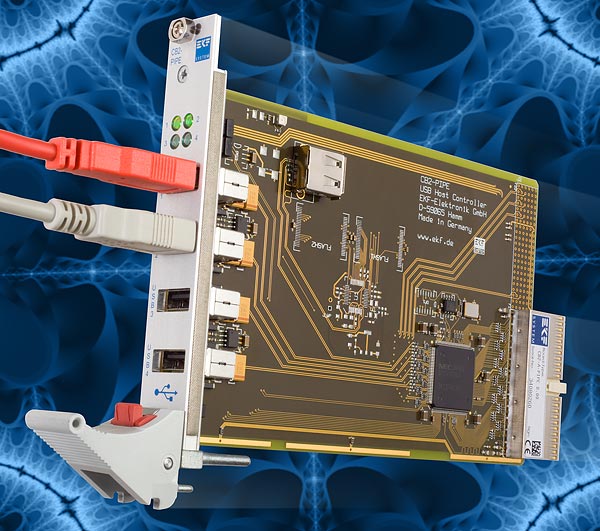

CB2-PIPEは、5ポートUSB2.0ホストコントローラです。 3U CompactPCI®ボードは、USB2.0規格および高速/低速信号のOHCI仕様、高速データ転送用のIntel® EHCI仕様に準拠しています。すべてのポートは、高速(480Mbps)、全速(12Mbps)、低速(1.5Mbps)のトランザクションを扱うことが可能です。

すべてのUSBからの電源は過電流やショートから保護されています。5つのうち4個のUSBポートはフロントパネルからアクセスできます。5番目はボード上でシステム利用に用意されています(例、USBメモリやUSBケーブル接続デバイス)。一般的なOSでCB2-PIPE用ドライバが提供されています。また最近のBIOSではOHCIや高速EHCIのデータ転送モードでUSBデバイスから起動することができます。

ページのトップへ


仕様

仕様
モデル名CB2-PIPE
サイズ・規格 3Uユーロカード(100x160mm)
フロントパネル4HP
拡張カード32ビット、33MHz(133Mbps)、3.3V/5Vインタフェース
PXI®システム構成が可能


5ポートのルートハブ、全ポート過電流保護、データ転送速度最大480Mbps、USB2.0、OHCI Rev.1.0a、EHCI Rev.1.00に準拠
実証済PCI-USB2.0コントローラ、NEC(ルネサス)uPD720101
フロントパネルのUSBポート1~4(Type A)
オプションでUSBポート1~4はリアI/O用にJ2に配線できます(フロントパネルのUSB1~4を取外し)。注文前に確認ください。
USBポート5はボード上のType Aコネクタ


+5V ±5% 0.1A max. (VBUSによるUSBデバイスへの電流不要)
+3.3V +0.17V/-0.1V 0.4A max.(オプションの内臓フラシュディスクは含まず)
Vio 3.3V/5V 0.1A max.
環境・規制 動作温度:0℃~70℃(ご要望に応じインダストリアル仕様温度に対応)
保管温度:-40℃~85℃、温度勾配 最大5℃/分
動作温度:0℃~+70℃(ご要望に応じ工業用温度範囲に対応)
保管温度:-40℃~+85℃、最大5℃/分の温度勾配
湿度:5%~95%相対湿度、結露なきこと
標高:-300m~3000m
衝撃:15g 0.33ms、6g 6ms
振動:1g 5~2000Hz
MTBF:38年(333,000時間)
要望に応じてコーティング、シーリング、アンダーフィル対応
RoHS指令 2002/95/EC準拠
EC規制:EN55022、EN55024、EN60950-1(UL60950-1/ IEC60950-1)
