概要

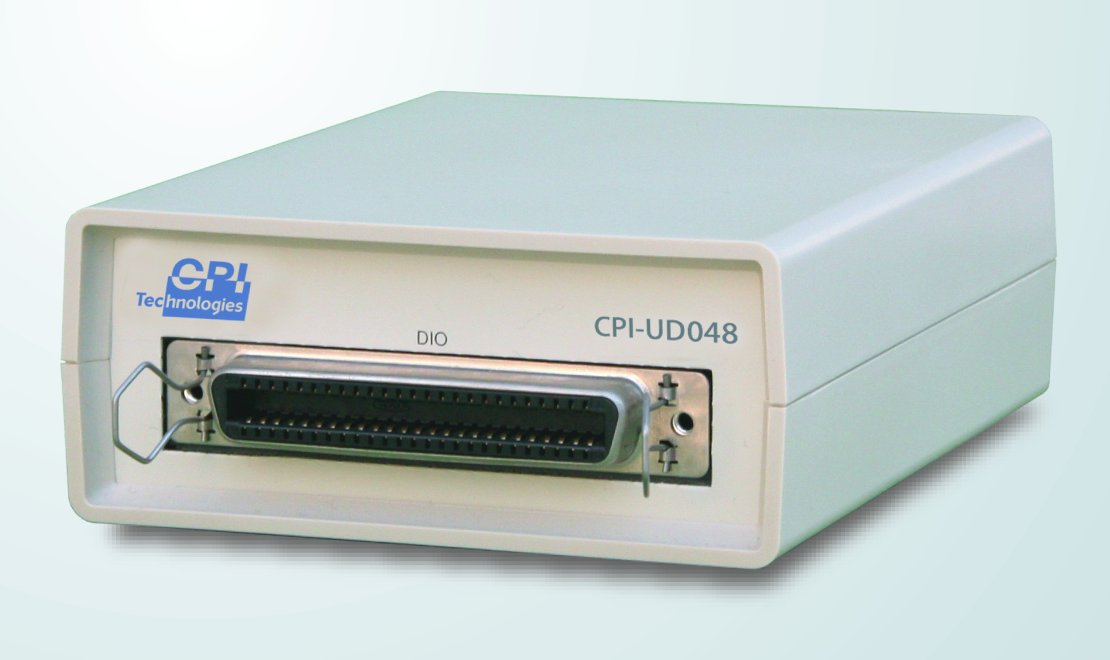

| CPI-UD048は、USBによりPCと簡単に接続することが可能な48点の非絶縁デジタル入出力装置です。入出力は8点単位で任意に設定することができ、ウォッチドッグ・入力フィルタ・トリガ監視機能付高機能型ですから各種実験装置から製造ラインへの組込み等、産業用高信頼高機能型デジタル入出力装置としてご利用いただけます。入出力レベルにより、TTLタイプのCPI-UD048/TとLVCMOSタイプのCPI-UD048/Cという2種類のモデルがあります。 |
|---|
特長
| USB給電により電源不要 | LVCMOSタイプのCPI-UD048/Cは、USB給電のため、電源不要。TTLタイプのCPI-UD048/Tは付属のACアダプタにより給電。 |
| 16台まで並列接続可能 | 1台のPCに最大16台のCPI-UD048を接続することが可能。 ＰＣ側で１６台分のＵＳＢポートが必要です。 |
| ウォッチドック機能 | 出力ポートに対しウォッチドック機能を設定することが可能。この機能により何らかのトラブルによりHost PCからの通信が停止し制御不全となった場合でも自動的に出力値を安全なレベルに切り換えることが可能。 |
| 入力フィルタ機能 | 入力ポートに対しノイズやチャタリングを除去する為のソフトウェアフィルタを付加することが可能。 |
| トリガ監視機能 | 入力ポートの状態があらかじめ設定した条件と一致した時に、Host PCに対し通知するトリガ監視機能が使用可能。トリガ条件は3種類のトリガモードや、ビットマスク機能により多彩な条件設定が可能。 |
仕様
| ハードウェア仕様 | ||
|---|---|---|
| 製品名 | CPI-UD048/T | CPI-UD048/C |
| ホストインタフェース | USB Revision 2.0準拠 Full Speed（12MBps）対応 | |
| USB電源タイプ | セルフパワー | バスパワー |
| USB VBUS消費電流 | 2mA以下 | 500mA以下 |
| 入出力コネクタ | アンフェノール 50Pin | |
| 入出力点数 | 48点（8bit×6ポート） | |
| 入出力方向設定 | ポート単位のディレクション設定 | |
| 入出力バッファ | 74LS245 | 74LVC245A |
| 入力処理 | プルアップ抵抗（10KΩ） | プルアップ抵抗（10KΩ） シリーズ抵抗（33Ω） |
| 出力電流 | IOH=－15mA, IOL=23.5mA（MAX） | IOＨ=－8mA、 IOL=8mA（MAX） |
| 外形寸法 | 109.5(W)×45(H)×140(D)（単位mm 突起部含まず） | |
| 重量 | 約250g | |
| 動作温度範囲 | 5℃～50℃ | |
| 保存温度範囲 | -20℃～80℃ | |
| 付属USBケーブル | シリーズA －シリーズB、全長約1.5m、シールド付 | |
| ソフトウェア仕様 | |
|---|---|
| 対応OS | Windows XP / Windows Vista / Windows 7 |
| ソフトウェア構成 | 専用ドライバ / 専用API / サンプルプログラムソース / 動作確認用プログラム /ヘルプファイル |
| API対応言語 | Visual C ++6.0 Visual Basic 6.0 */ Visual Studio 2008（VC++,VB,C#）*/ Delphi* / DASYLab11.0J* / LabVIEW* |
| API機能 | 初期化/入出力方向設定/出力値設定/入力値取得/フィルタ条件設定/ トリガ条件設定/ウォッチドッグタイマ設定 |
| フィルタ機能 | サンプリング周期設定（1260μS / 2520μS / 5040μS / 10080μS / 20160μS） サンプリング回数（0～255回：0で一致判定無し） |
| トリガ機能 | トリガモード設定（ALT：値変化 / AND：全体一致 / OR：部分一致）ビットマスク指定 |
| ウォッチドッグタイマ設定 | 起動時間設定（126mS / 252mS / 504mS / 1008mS / 2016mS / 禁止） |
| 製品型番一覧 | |
|---|---|
| 型番 | 説明 |
| CPI-UD-048/T | ＵＳＢ接続４８点ＴＴＬレベル入出力ＤＩＯ |
| CPI-UD048/C | ＵＳＢ接続４８点ＬＶＣＭＯＳレベル入出力ＤＩＯ |
| CA-50DFC01 | ＤＩＯケーブル（片側切り離しフラットケーブル、全長1m |
| CA-50DFC02 | ＤＩＯケーブル（片側切り離しフラットケーブル、全長2m |
| 製品構成 | |
|---|---|
| 入出力ユニット本体 | |
| USBケーブル | |
| ACアダプタ（CPI-UD048/Tのみ） | |
※ サポートソフトウェア、マニュアルは付属いたしませんので弊社ホームページからダウンロードしていただきます。
また、ＤＩＯケーブルは別売となります。
