概要

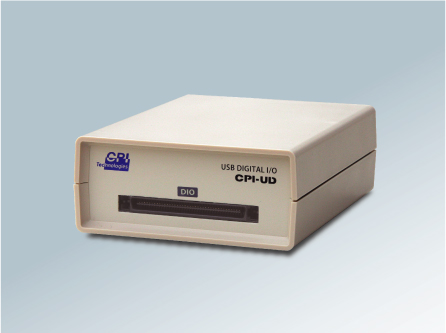

CPI-UDシリーズはPCにUSB2.0にて接続するデジタル入出力装置です。 1台のPCへの接続はCPI-UD048が最大16台、CPI-UD132が最大16台、CPI-UD232が最大16台、 CPI-UD332が最大16台を同時に接続できるため、同時に最大2304点の大規模な制御を行うことができます。 ウォッチドッグ・入出力フィルタ・トリガ監視機能付きの高機能型で、絶縁タイプも用意されているので、 各種実験装置から製造ラインへの組込等、産業用高信頼性高機能型デジタル入出力としてご利用いただけます。

特徴

製品名CPI-以下の型式
UD048/T
UD048/C
UD132
UD132/X
UD232
UD232/X
UD332
バスパワー動作*1
×
要ACアダプタ
最大接続数*2 1機種あたり16台。ただしCPI-UD048における"/C"と"/T"、CPI-UD132およびCPI-UD232における"/X"と"/X"なしは同一機種とみなされます。
フォトカプラにより入出力部が絶縁
非絶縁
信号入力回路と制御回路が電気的に絶縁されるため、接地電位差、サージ電位などの影響を受けにくく、システムの信頼が向上。
入力フィルタ機能
×
入力ポートのノイズやチャタリングを除去するためのフィルタリングが可能。
トリガ機能
×
入力ポートの状態があらかじめ設定した条件と一致した時に、ホストPCに対し通知可能。トリガ条件は3種類のトリガモードやビットマスク機能により多彩な条件設定が可能。
入力ポート各チャンネル独立
×
×
入力ポートにはコモンが無く、1点単位で独立しているため、1点ごとに異なる仕様で使用可能。
ウォッチドッグ機能
×
出力ポートに対しウォッチドッグ機能を設定することが可能。この機能により何らかのトラブルによりホストPCからの通信が停止し、制御不能となった場合でも、自動的に出力値を安全なレベルに切り替えることが可能。

ページのトップへ


仕様

ハードウェア仕様
製品名CPI-以下の型式
UD048/T
UD048/C
UD132
UD132/X
UD232
UD232/X
UD332
入力部
入力点数
入出力合計48点
(8点ごとに入出力設定)
16点
32点
入力方式
74LS245
Pull UP:10kΩ
74LVC245A
Series:33Ω
フォトカプラ
絶縁入力
フォトカプラ
絶縁
無極性入力
フォトカプラ
絶縁入力
フォトカプラ
絶縁
無極性入力
入力電圧
5V
TTLレベル
3.3V
LVCMOS
レベル
10.8~26.4V
入力電流
6.5mA
(26.4V時)
入力コモン
点数
コモン無
(チャンネル独立)
入力応答
時間*3
Ton:50μs
(TYP)
Toff:100μs
(TYP)
出力部
出力点数
入出力合計48点
(8点ごとに入出力設定)
16点
-
32点
出力方式
74LS245
Pull UP:10kΩ
74LVC245A
Series:33Ω
フォトカプラ
Nch-MOS FET出力
Nch-MOS
FET出力
Nch-MOS
FET出力
出力耐圧
-
40VDC
40VDC
出力電流
IOL=23.5mA
(MAX)
IOH=-15mA
(MAX)
IOL=8mA
(MAX)
IOH=8mA
(MAX)
100mA/1点(@25℃以下)
70mA/1点(@50℃)
100mA/1点
(@25℃以下)
70mA/1点
(@50℃)
出力コモン
点数
-
1点
-
1点
出力応答
時間*4
-
Ton:40μs(TYP)
Toff:200μs(TYP)
-
Ton:40μs
(TYP)
Toff:200μs
(TYP)
USB部
バス仕様
USB Revison 2.0準拠 Full Speed(12Mbps)対応
USB給電
×
要ACアダプタ
*1
VBUS
消費電流
2mA以下
500mA以下
200mA以下
170mA以下
250mA以下
接続台数
1台のPCに最大16台*2
共通部
入出力
コネクタ
DDK 57RE-40500-730B(D29)
ヒロセ電機 FX2B-80PA-1.27DS
絶縁耐圧
500V
動作
温度範囲
5~50℃
保存
温度範囲
-20℃~70℃
外形寸法
109.5(W)×45(H)×140(D)(単位:㎜ 突起部を含まず)
重量
約250g
約230g

ソフトウェア仕様
UD048/T
UD048/C
UD132
UD132/X
UD232
UD232/X
UD332
対応OSWindows XP / Windows Vista / Windows 7*5
ソフトウェア構成専用ドライバ/専用API/サンプルプログラムソース/動作確認用プログラム/ヘルプファイル
API対応言語 Visual C++6.0/Visual Basic6.0/
Visual Studio 2008(VC++,VB,C#)/
Delphi/ DASYLab11J/
LabVIEW*6/
Visual C++6.0
Visual Basic6.0*6/ Visual Studio 2008(VC++, VB, C#)*6/ Delphi*6/ DASYLab11J*6/ LabVIEW*6/
API機能初期化/入出力方向設定/出力値設定/入力値設定/フィルタ条件設定/トリガ条件設定/ウォッチドッグタイマ設定
フィルタ機能66サンプリング周期設定(1260μs/2520μs/5040μs/10080μs/20160μs)
サンプリング回数(0~255回:0で一致判定無し)
トリガ機能6トリガモード設定(ALT: 値変化/AND:全体一致/OR:部分一致) ビットマスク指定
ウォッチドッグタイマ設定起動期間設定 (126ms/252ms/504ms/1008ms/2016ms/禁止)

注釈一覧
*1バスパワードハブでは動作いたしません。ハブを使用する場合はセルフパワードハブをご使用ください。
*2PC側には接続台数分のUSBポートが必要です。
*3フォトカプラの応答速度です
*4フォトカプラ+FETの応答速度です。
*5各OSとも32bit版のみの対応となります。
*6お問い合わせください。

ページのトップへ


製品構成

品目
数量
ユニット本体
1
ACアダプタ(CPI-UD048/Tのみ)
1
USBケーブル(A-Bタイプ、全長約1.5m、シールド付)
1
外部接続ケーブルは別売となります。
サポートソフトウェア、マニュアルは付属いたしませんので、弊社ホームページからダウンロードしていただきます。

ページのトップへ


製品型番一覧

型番説明
CPI-UD048/T8ビット×6ポートデジタル入出力(TTLレベル:ポート毎の入出力設定)
CPI-UD048/C8ビット×6ポートデジタル入出力(CMOSレベル:ポート毎の入出力設定)
CPI-UD132入力16点(有極性タイプ)/出力16点絶縁型デジタルユニット
CPI-UD132/X入力16点(無極性タイプ)/出力16点絶縁型デジタルユニット
CPI-UD232入力32点(有極性タイプ)絶縁型デジタルユニット
CPI-UD232/X入力32点(無極性タイプ)絶縁型デジタルユニット
CPI-UD332出力32点絶縁型デジタルユニット

ページのトップへ


オプション

製品型番
ケーブル型番
長さ
ボード側
ケーブル形状
ターゲット側
端子台
CPI-UD132
CPI-UD132/X
CPI-UD232
CPI-UD232/X
CPI-UD332
CA-80HFC01
1m
80pin
1.27ピッチヘッダタイプ
ヒロセ電機 FX2Bシリーズ
フラット
切断
不可
CA-80HFC02
2m
CA-80HFC03
3m
CA-80HFC05
5m
CA-80HFM01
1m
40PIN×2
MIL規格ヘッダタイプ
ヒロセ電機HIF3Bシリーズ
TM40M
CA-80HFM02
2m
CA-80HFM03
3m
CA-80HFM05
5m
CPI-UD048/T
CPI-UD048/C
CA-50DFC01
1m
50pin
DDK 57F30500-20S
または相当品
切断
不可
CA-50DFC02
2m
CA-50DFC03
3m
CA-50DFC05
5m
CA-50DFD01
1m
50pin
DDK 57F30500-20S
または相当品
TM50D
CA-50DFD02
2m
CA-50DFD03
3m
CA-50DFD05
5m
CA-50DSC01
1m
シールド
切断
不可
CA-50DSC02
2m
CA-50DSC03
3m
CA-50DSC05
5m
CA-50DSD01
1m
50pin
DDK 57F30500-20S
または相当品
TM50D
CA-50DSD02
2m
CA-50DSD03
3m
CA-50DSD05
5m

端子台型番
商品名
端子数
サイズ(W×H×D)
定格電流
TM40M
MIL規格対応40P用端子台
40
190×64×51
1A
TM50D
DDKシリーズ対応50P用端子台
50
190×51×64
3A

CPI-UDシリーズ
