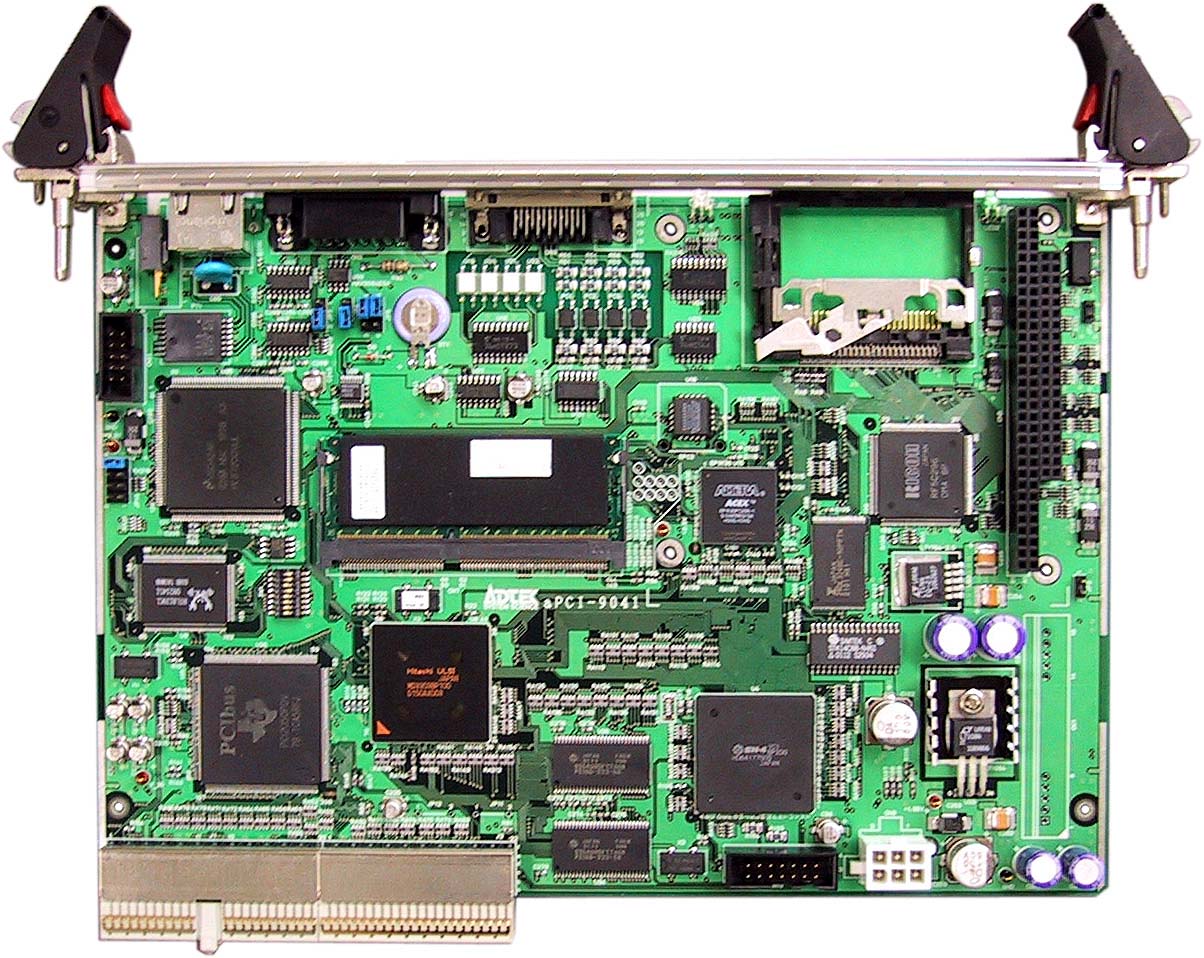

| aPCI-9041 日立RISCプロセッサSH-4搭載 6U CPUボード | |
| ■概要 aPCI-9041は、米国PICMG (PCI Industrial Computers Manufactures Group) による産業用のPCI規格であるCompactPCI規格に準拠したシングルボードコンピュータです。 |
|
| ■特長 １．日立製ＲＩＳＣプロセッサＳＨ−４使用 ２．６Ｕサイズ１スロット幅 ３．３２ＭＢｙｔｅｓのオンボードメモリ ４．ＰＣ１０４バス搭載 ５．コンパクトフラッシュ搭載可 |
|
| ■製品仕様 | |
| ＣＰＵ | SH-4(SH7750S) |
| システムＲＯＭ | FlashROM 4MBytes（標準）/ 8MBytes（最大） NvRAM 32KBytes |
| メインメモリ | SO-DIMMソケット SDRAM 64MBytes（最大） オンボードSDRAM 32MBytes |
| ウオッチドッグタイマ | SH-4内蔵 |
| シリアルＩ／Ｆ | ch1 RS-232-C又はRS-485 ジャンパにより切替可能 ch2 RS-232-C |
| パラレルＩ／Ｆ | アイソレーション入力 4ch アイソレーション出力 4ch |
| コンパクトフラッシュＩ／Ｆ | １スロット（TypeI/TypeII） |
| イーサネット | １ポート（10BASE-T/100BASE-TX）LINK,TX/RX LED付属 |
| 拡張バスＩ／Ｆ | PC104バス |
| ホットスワップ | フルホットスワップ |
| 電源電圧 | 5V,3.3V（VIO:5V,3.3V 何れも可） |
| ボード外形 | ６Ｕサイズ １スロット幅（注：PC104バス使用時は除きます） |
| バスインターフェース | CompactPCI規格準拠 |
| 動作温度 | 5℃〜50℃ |
| 保存温度／湿度 | -20℃〜65℃/20％〜80％（非結露） |
| ■ソフトウェア | |
|
１．デバック時に便利でアプリケーションソフト作成を容易にするモニタソフト（別売） ２．動作確認OS（2002/7現在）株式会社ミスポ NORTi4.0（ITRON）その他Linux等移植予定 |
|
